Тойота Ленд Крузер (1980 года). Приемник и динамики



Тойота Ленд Крузер (1980 года). Приемник и динамики

11.12. Приемник и динамики

ОБЩИЕ СВЕДЕНИЯ

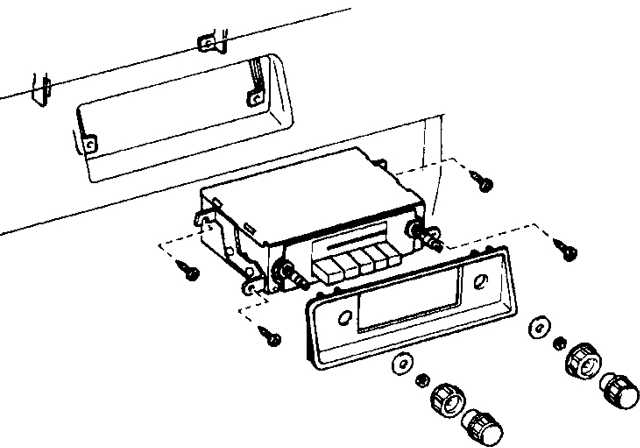

Крепление приемника на автомобилях ранних выпусков

11.12 Приемник и динамики Toyota Land Cruiser

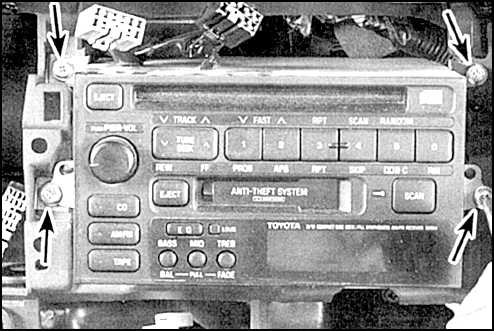

Крепление приемника на автомобилях поздних выпусков

11.12 Приемник и динамики Toyota Land Cruiser
Винты крепления указаны стрелками.

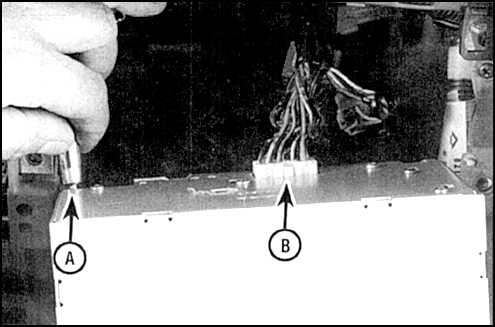

Штеккер антенны и разъем приемника (на всех автомобилях)

11.12 Приемник и динамики Toyota Land Cruiser
А. Штеккер антенны

В. Разъем приемника

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
Приемник
2. На автомобилях ранних выпусков снимите рукоятки управления приемником. Затем длинным торцовым ключом отверните гайки валиков резисторов и снимите шайбы. Снимите облицовку приемника.
3. На автомобилях поздних выпусков снимите облицовку щитка приборов.
4. Отверните винты и подайте приемник на себя, отсоедините штеккер антенны и провода. Снимите приемник.
5. Установите приемник в обратном порядке.
Динамик, вмонтированный в переднюю панель салона (автомобили ранних выпусков)
6. Снимите приемник.
7. Снимите ящик для мелочей.
8. Через образовавшиеся проемы отверните винты крепления, отсоедините разъем и снимите динамик.
Динамик, вмонтированный в дверь (на автомобилях поздних выпусков)
9. Снимите облицовочную панель двери.

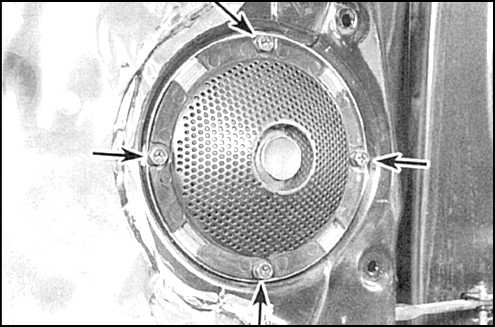

11.12 Приемник и динамики Toyota Land Cruiser 10. Отверните винты крепления (указаны стрелками), отсоедините разъем и снимите динамик.
11. Установка выполняется в обратном порядке.
