10.17. Дверь
Предупреждение
Снятие и установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Поднимите стекло.
Отсоедините батарею от массы. |
| 2. Откройте дверь и установите под
дверь деревянные подпорки, укрыв их ветошью. |
| 3. Снимите внутреннюю панель двери
и водозащитный экран. |
| 4. Отсоедините все разъемы проводки,
провод на массу и защелки, крепящие жгуты проводки. Предварительно
обозначьте все разъемы и провода. |
| 5. Отсоедините резиновый кожух со
стороны двери. Затем протяните проводку сквозь отверстие в кожухе,
удалив тем самым из двери. |
 |

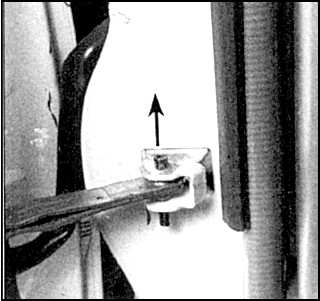

6. Осторожно выбейте ось ограничителя
открывания двери в указанном стрелкой направлении. |
| 7. Очертите контуры дверных петель. |
 |

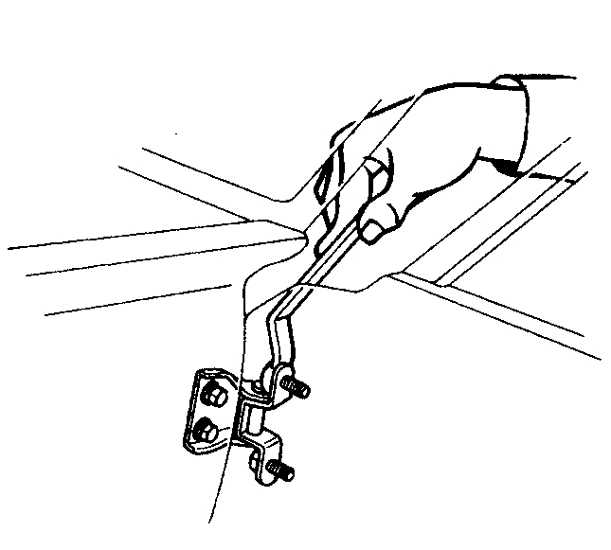

8. Удерживая дверь, отверните
болты петель используя специальный ключ для отворачивания болтов дверных
петель и снимите дверь. |
| 9. Установка выполняется в обратном
порядке. |
|
Регулировка

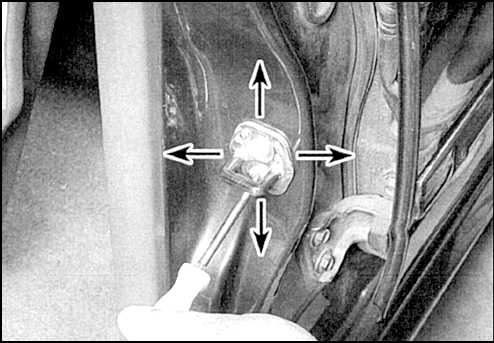

Регулировка положения фиксатора замка
|
|
Для регулировки опустите винты и переместите
фиксатор замка в нужном направлении. |
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Перед регулировкой
проверьте наличие люфта в осях дверных петель. Полностью откройте
дверь и покачайте дверь вверх-вниз, не раскачивая при этом кузов.
Если люфт петель превышает 1,6 мм, то петли следует заменить. |
| 2. Регулировка двери относительно
кузова достигается перемещением двери при отпущенных болтах крепления
петель к кузову или к двери. Двери считаются отрегулированными если
верхняя кромка двери параллельна кромке крыши кузова, поверхность
передней двери располагается заподлицо с крылом, поверхность задней
двери – заподлицо с задним крылом, а нижние кромки дверей совпадают
с профилем порожка. Если регулировка дверей не достигается перемещением
в петлях, то между петлями и кузовом (дверью) следует проложить дистанционные
прокладки (имеются в продаже). |
| 3. Снимите внутреннюю панель двери
и водозащитный экран. |
| 4. Для регулировки положения закрытой
двери очертите контур фиксатора и убедитесь, что защелка замка входит
в соприкосновение с центральной частью фиксатора. В противном случае
отрегулируйте, перемещая фиксатор вверх-вниз. |
| 5. Для регулировки фиксатора в боковом
направлении убедитесь, что дверь находится заподлицо с соседними панелями
кузова (передним или задним крылом). В противном случае переместите
фиксатор в горизонтальном направлении так, чтобы дверь находилась
заподлицо с соседними панелями кузова и свободно запиралась. |
|
