8.11. Вакуумный усилитель тормозов
Проверка работы
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Нажмите несколько раз на педаль тормоза
на неработающем двигателе. Ход педали при каждом нажатии меняться
не должен. |
| 2. Нажмите на педаль и запустите двигатель,
– педаль должна немного сместиться вперед. |
|
Проверка герметичности
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Запустите двигатель, спустя 1–2 мин остановите.
|
| 2. Медленно нажмите на педаль несколько раз,
– ход педали должен постепенно уменьшаться. |
| 3. Запустите двигатель и нажмите на педаль.
|
| 4. Удерживая педаль нажатой, остановите двигатель,
– в течение 30 сек после остановки положение педали меняться не должно. |
|
Снятие
Если усилитель неисправен, то он полежит замене, ремонт агрегата невозможен
даже в условиях автосервиса.
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Снимите главный цилиндр. |
 |

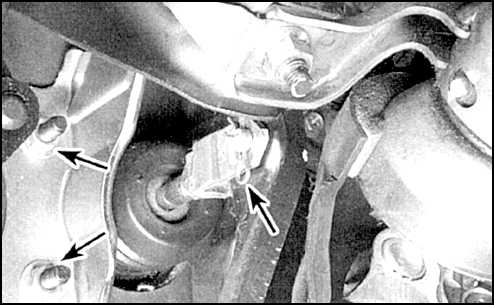

2. Снимите подколенник со стороны
водителя и найдите вилку толкателя усилителя (стрелками указаны шплинты
оси вилки толкателя и гайки крепления усилителя тормозов). |
| 3. Расшплинтуйте ось вилки. |

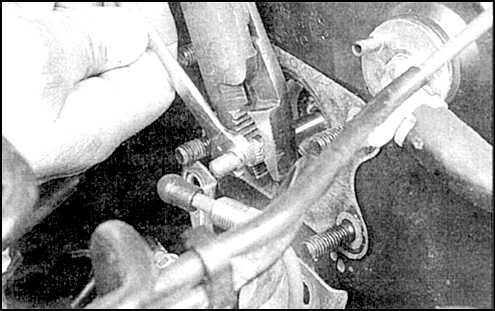

| 4. Удерживая вилку толкателя,
отпустите контргайку вилки. |
| 5. Отсоедините от усилителя тормозов
шланг. |
| 6. Отверните четыре гайки крепления
усилителя тормозов к перегородке моторного отсека. |
| 7. Осторожно подайте усилитель и
снимите, когда шпильки выйдут из перегородки. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Установка выполняется в обратном
порядке. |
| 2. Если устанавливается новый агрегат,
то отрегулируйте выступание толкателя главного цилиндра над корпусом
усилителя. Для этого выполните следующее. |
 |

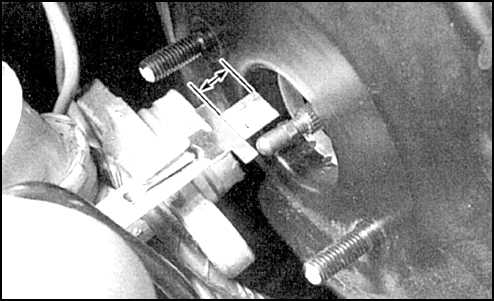

3. Измерьте выступание толкателя.
Это размер А. |
 |
4. Измерьте расстояние от торца
главного цилиндра до фланца. Это размер В. |
 |
5. Измерьте расстояние от торца
цилиндра до дна выемки поршня. Это размер С. |
 |
6. Зазор между толкателем и поршнем
равен (В – С) – А и должен быть равен 0. |
 |
7. Вращая наконечник толкателя,
установите такое выступание А, чтобы зазор был равен В – С. Снова
проверьте зазор. |
| 8. При необходимости повторите регулировку. |
| 9. По окончании установите главный
цилиндр, присоедините трубки, отрегулируйте высоту педали и свободный
ход (см. подраздел 2.34). |
| 10. Удалите воздух из гидропривода. |
|
