8.2.1. Агрегаты ABS-системы
| ОБЩИЕ СВЕДЕНИЯ |

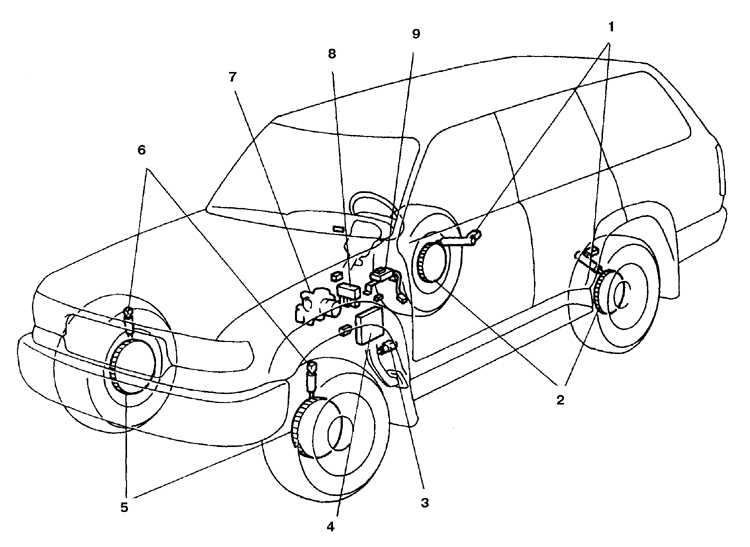

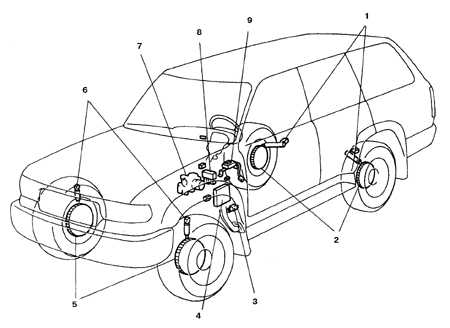

Расположение агрегатов системы ABS
 |
|
1. Задние датчики скорости
2, 5. Роторы датчиков скорости 3. Выключатель сигнала торможения 4. Блок управления |
6. Передние датчики скорости 7. Актюатор 8. Реле 9. Датчик замедления |
Актюатор
В состав актюатора входят главный цилиндр, электрогидравлический насос и 4 соленоидных
клапана.
Насос предназначен для подкачки жидкости в ресиверы актюатора, через которые
подается давление в контур тормозов.
Клапаны управляют давлением в контуре тормозов при срабатывании системы ABS,
на колесо приходится по 1 клапану.
Датчики скорости вращения колес
Датчики роторного типа, смонтированы на каждом из колес. Сигналы с датчиков
поступают на блок управления.
Передние датчики смонтированы на поворотном кулаке, рядом с зубчатыми кольцами
роторов. Роторы конструктивно объединены с передними полуосями.
Задние датчики смонтированы на балке моста, роторы входят в состав задней ступицы.
Блок управления системы ABS
Блок управления смонтирован под передней перегородкой кузова. На блок поступают
сигналы от выключателя сигнала торможения и датчиков скорости каждого колеса,
на основании которых регулируется давление в гидроприводе данного колеса. Блок
управления также обладает функцией самодиагностики и запоминания отказов.
При отказе системы загорается контрольная лампа на панели приборов, а в память
заносится код отказа, который можно считать и определить характер неисправности.
