3.4.12. Система пуска двигателя
| ОБЩИЕ СВЕДЕНИЯ |

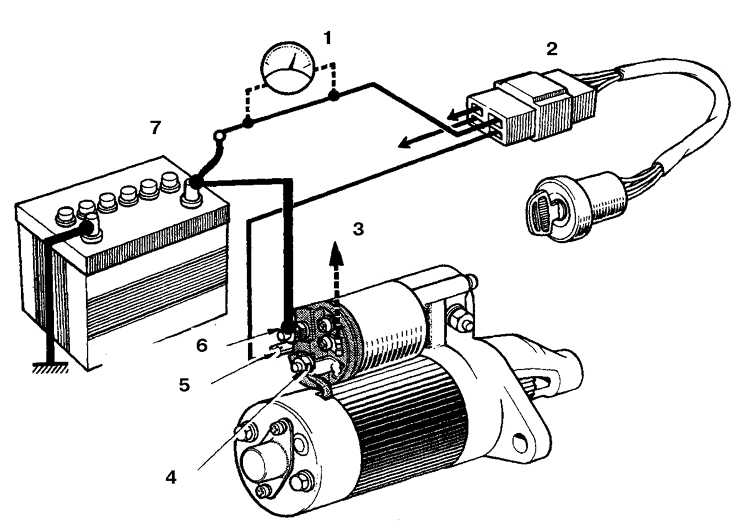

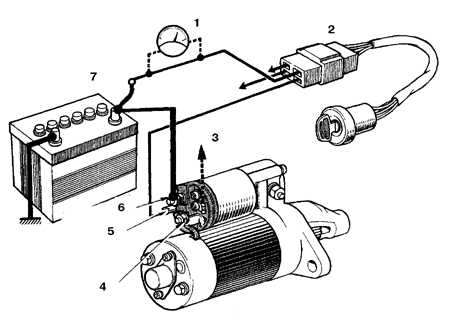

Система пуска двигателя (1980-87 гг.)
 |
| 1. Амперметр 2. Замок зажигания 3. К катушке зажигания 4. Вывод С |
5. Вывод 50 6. Вывод 30 7. Плавкая вставка |

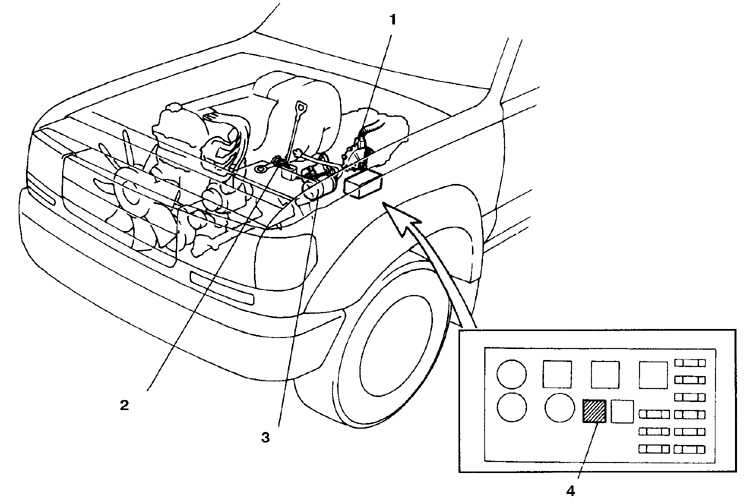

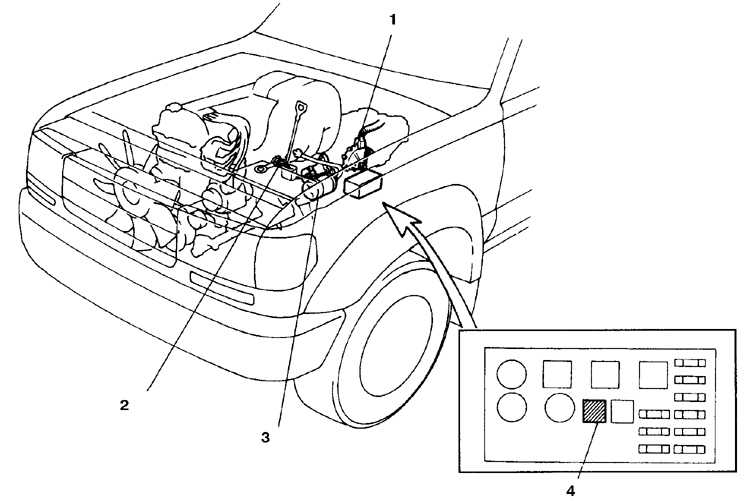

Агрегаты пуска двигателя на автомобилях после 1993 г.
 |
| 1. Блокирующий переключатель 2. Предохранитель АМ1 FL 1,25 В |
3. Стартер 4. Предохранитель АМ1 (50 А) |
Система предназначена для пуска двигателя за счет вращения коленчатого вала с необходимой скоростью и состоит из батареи, стартера, тягового реле и соединительных проводов. Тяговое реле смонтировано непосредственно на стартере (см. рис. Детали стартера автомобилей 1980-87 гг.).
Предупреждение на автомобилях 1980-87 гг. обеспечивается рычагом, связанным с плунжером тягового реле. С 1988 г. на автомобили Land Cruiser устанавливаются 2 типа стартеров с планетарным редуктором. Стартеры этих типов ремонту не подлежат и меняются в сборе с тяговым реле.
На автомобилях с механической КПП стартер включается только после нажатия на педаль сцепления. На автомобилях с автоматической трансмиссией стартер включается после перевода селектора в положение Park или Neutral.
Меры предосторожности
При выполнении работ с агрегатами системы запуска соблюдайте следующие меры
предосторожности.
Включение стартера допускается на время не более 15 секунд с последующей паузой не менее 2 минут.
Так как стартер напрямую подключен к батарее , то при неумелых действиях, перегрузках или случайных коротких замыканиях возможно образование дуги и возникновение пожара.
Перед началом ремонта агрегатов системы запуска двигателя всегда отсоединяйте батарею от массы.
