3.4.6. Распределитель зажигания

ОБЩИЕ СВЕДЕНИЯ

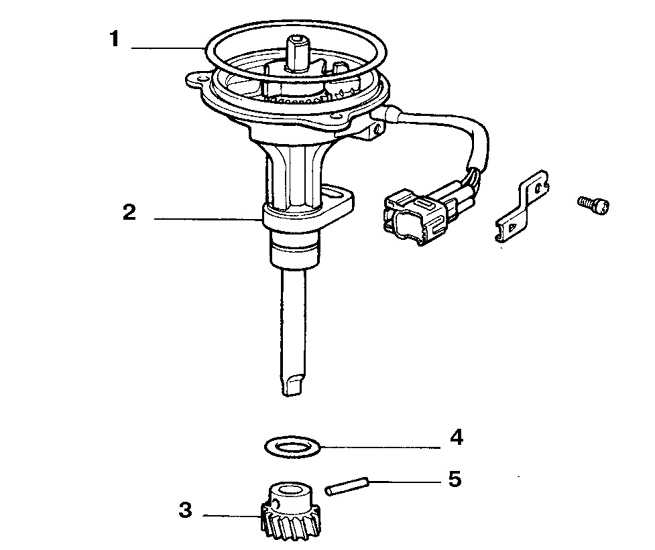

Распределитель зажигания 1988-92 гг.

3.4.6 Распределитель зажигания Toyota Land Cruiser
1. Уплотнитель
2. Корпус
3. Шестерня

4. Кольцо
5. Штифт

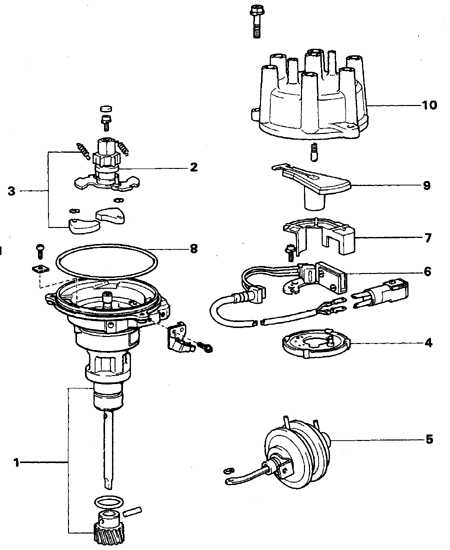

Распределитель зажигания 1980-87 гг.

3.4.6 Распределитель зажигания Toyota Land Cruiser
1. Корпус и спиральная шестерня
2. Ротор датчика
3. Противовесы центробежного регулятора
4. Пластина прерывателя
5. Вакуумный регулятор
6. Индукционный датчик
7. Крышка датчика
8. Кольцо
9. Бегунок
10. Крышка распределителя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Отсоедините от распределителя разъемы.
3. Найдите на крышке распределителя метку высоковольтного вывода 1-го цилиндра. Если метка на крышке отсутствует, то найдите соответствующий вывод по проводу от 1-го цилиндра.
4. Снимите крышку распределителя и, провернув коленвал, установите бегунок напротив высоковольтного вывода 1-го цилиндра.

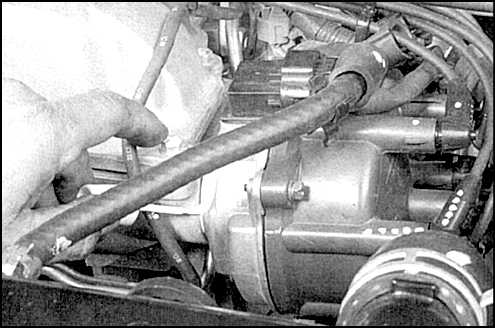

3.4.6 Распределитель зажигания Toyota Land Cruiser 5. Нанесите метку на нижней кромке корпуса распределителя, непосредственно под указателем бегунка. Нанесите также метки на корпусе распределителя и на головке цилиндров, чтобы обеспечить правильную установку распределителя при сборке.
6. Если конструкцией предусмотрено крепление распределителя двумя болтами с заплечиками, то отпустите эти болты, но полностью не отворачивайте.

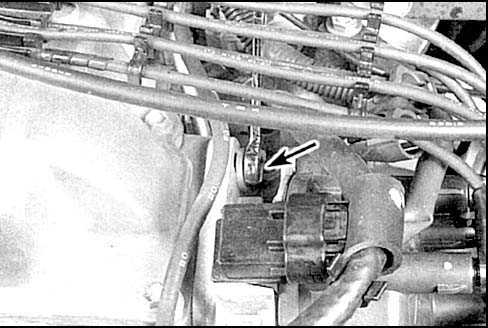

3.4.6 Распределитель зажигания Toyota Land Cruiser 7. Отверните болт крепления распределителя (показан стрелкой), затем подайте распределитель в горизонтальном направлении и достаньте его. Поворот коленвала после снятия распределителя с двигателя не допускается.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Предупреждение все же поворачивался после снятия распределителя, то установите поршень 1-го цилиндра в ВМТ такта сжатия и сориентируйте бегунок и корпус распределителя.

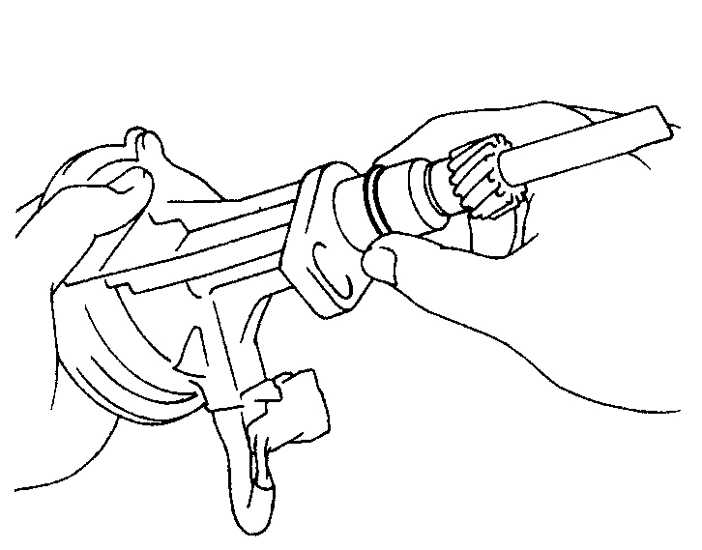

3.4.6 Распределитель зажигания Toyota Land Cruiser 1. Замените уплотнительное кольцо на хвостовике распределителя.

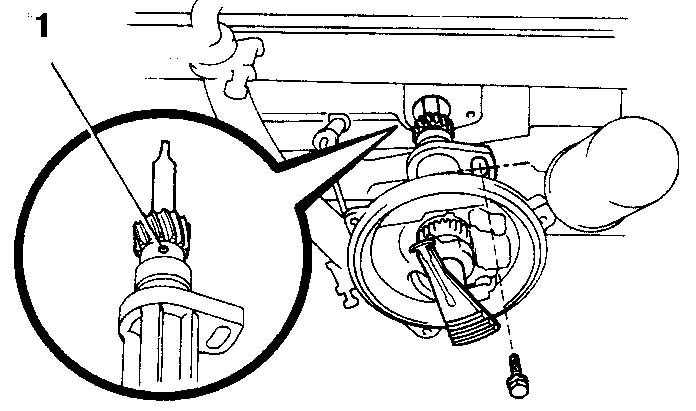

3.4.6 Распределитель зажигания Toyota Land Cruiser 2. При установке распределителя выемка (1) должна быть обращена вверх.

Предупреждение с 1993 года при установке совмещаются канавка в корпусе распределителя и выступ на шестерне привода.


3. Вставьте распределитель в двигатель, точно сориентировав корпус по нанесенным меткам.
4. Если распределитель не устанавливается по месту, то еще раз проверьте метки, нанесенные на основании корпуса распределителя и на двигателе перед разборкой. Установите распределитель точно по этим меткам. Проверьте также ориентацию бегунка, метка на бегунке должна совпадать с меткой на основании корпуса, нанесенной до разборки.
5. Заверните болт крепления распределителя.
6. Далее установка выполняется в обратном порядке.
7. Проверьте установку момента зажигания, затяните болт крепления распределителя.
