Тойота Ленд Крузер (1980 года). Масляный насос

ОБЩИЕ СВЕДЕНИЯ

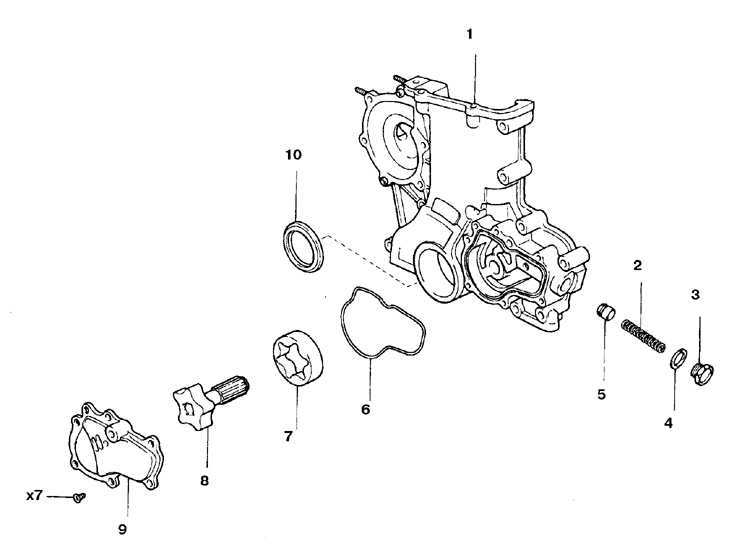

Детали масляного насоса

1. Насос (передняя крышка)
2. Пружина
3. Заглушка
4. Прокладка
5. Редукционный клапан

6. Прокладка
7. Ведомый ротор
8. Ведущий ротор
9. Крышка насоса
10. Сальник коленвала

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите ремни и ролик натяжителя.
2. Снимите поддон.
3. Снимите шкив коленвала и переднюю крышку.

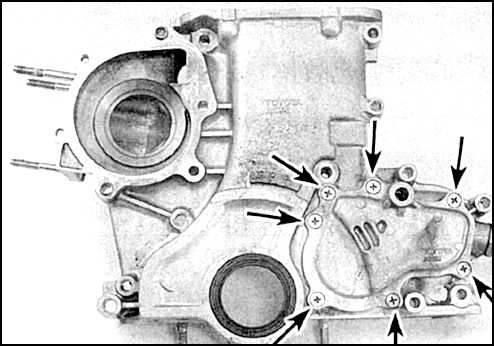

	4. Отверните 7 винтов (указаны стрелками) и снимите корпус масляного насоса.
5. Удалите с разъемных плоскостей насоса и блока цилиндров остатки уплотнения, промойте плоскости растворителем.
6. Достаньте ведущий и ведомый роторы.
7. Разберите редукционный клапан. Заглушку выворачивайте осторожно, придерживая с усилием, так как пружина клапана очень жесткая.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Промойте все детали в растворителе, проверьте наличие износа и повреждений.
2. Проверьте состояние скользящей поверхности поршня редукционного клапана и пружины. При обнаружении повреждений поршень в комплекте с пружиной замените.

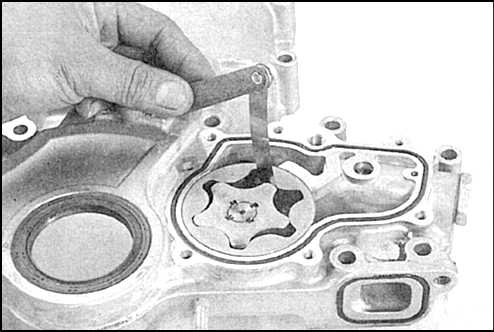

	3. Проверьте щупом зазор между ведомым ротором и корпусом.

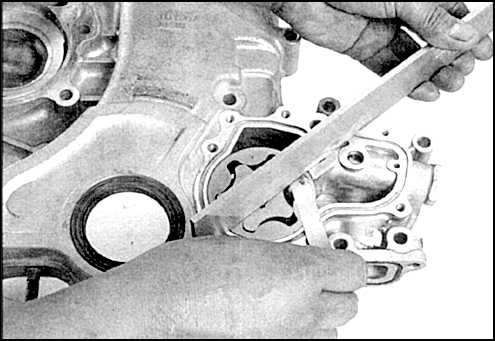

	4. Проверьте торцевой зазор между ротором и крышкой.
	5. Проверьте зазор в зацеплении роторов.
6. Если зазоры превышают норму, то роторы в комплекте замените. При необходимости замените корпус насоса (переднюю крышку).

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте роторы маслом для двигателя и установите в корпус.
2. Заложите в полости насоса технический вазелин, уложите прокладку, поставьте крышку и затяните винты.
3. Смажьте поршень редукционного клапана свежим маслом для двигателя и установите детали клапана.
4. Установите новую прокладку крышки цепи на направляющие штифты.

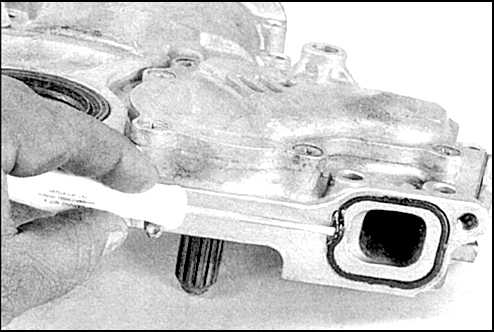

	5. Замените прокладку масляного канала крышки.
6. Установите крышку цепи, введя ведущий ротор масляного насоса в зацепление с ведущей шестерней коленвала.
7. Установите остальные детали в обратном порядке.
8. Залейте масло, запустите двигатель, убедитесь в отсутствии течей.
