Тойота Ленд Крузер 100. Снятие и установка панелей внутренней обивки дверей



Тойота Ленд Крузер. Снятие и установка панелей внутренней обивки дверей

Снятие и установка панелей внутренней обивки дверей

Во избежание получения порезов рук о края технологических окон в дверной раме работайте в перчатках!

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. На моделях, оборудованных электроприводом стеклоподъемников, отсоедините отрицательный провод от батареи.

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

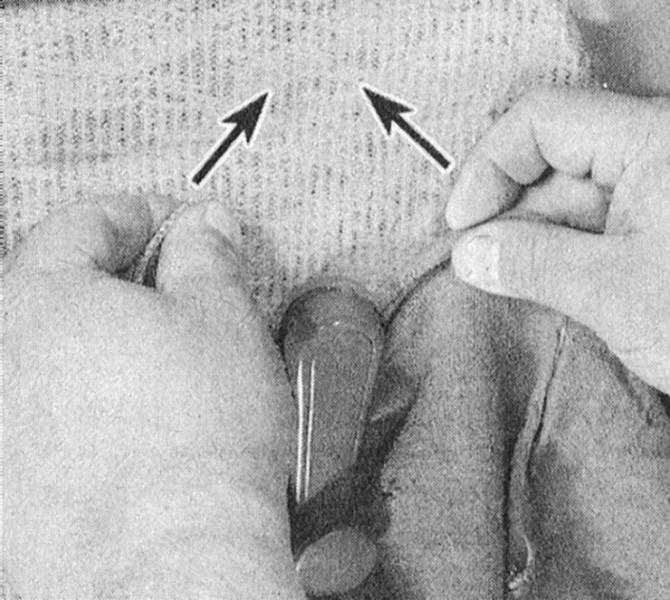

13.13 Снятие и установка панелей внутренней обивки дверей Toyota Land Cruiser 2. На моделях с ручным приводом стеклоподъемников снимите рукоятку регулятора (обратитесь к сопроводительной иллюстрации), для отпускания кольцевого фиксатора заведите край ветоши между рукояткой и дверной панелью (альтернативно можно воспользоваться подходящим крюком).
3. Снимите дверной подлокотник, при необходимости сняв пластмассовые заглушки. При соответствующей комплектации снимите ручку управления дверным зеркалом, снимите внутреннюю накладку крепления дверного зеркала.

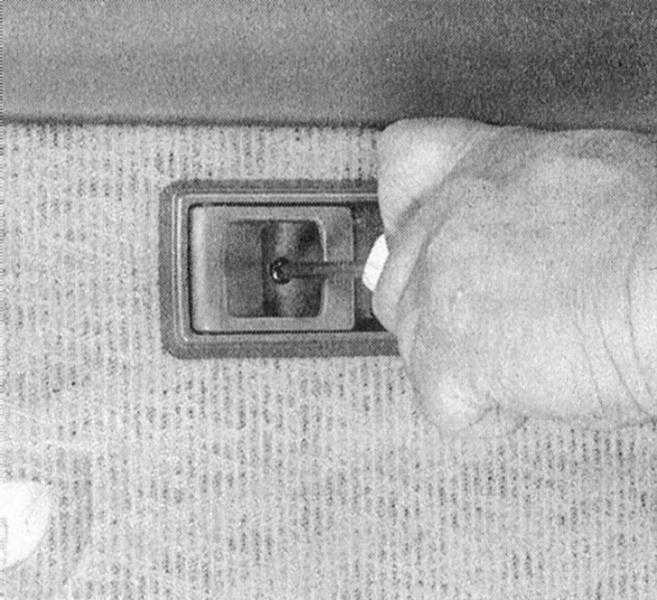

13.13 Снятие и установка панелей внутренней обивки дверей Toyota Land Cruiser 4a. Выверните винт. снимите сборку внутренней ручки, сдвинув ее вперед (обратитесь к сопроводительной иллюстрации).

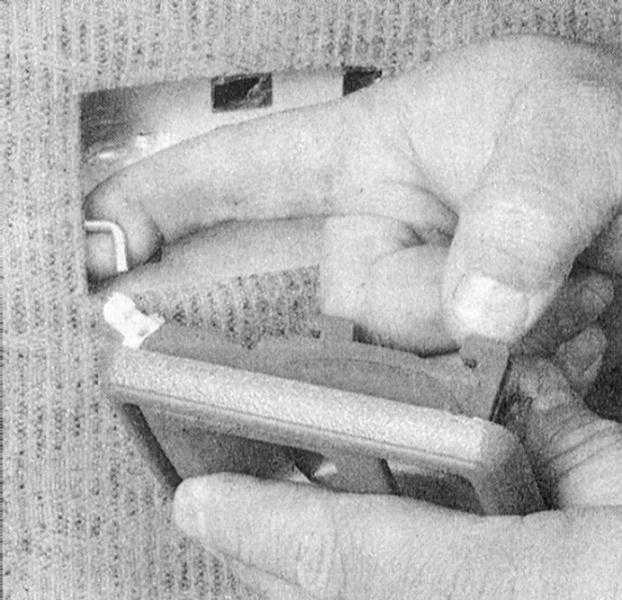

13.13 Снятие и установка панелей внутренней обивки дверей Toyota Land Cruiser 4b. Снимите сборку внутренней ручки, сдвинув ее вперед (обратитесь к сопроводительной иллюстрации).
5. На моделях, оборудованных электроприводными стеклоподъемниками/активаторами единого замка аккуратно поддев, высвободите из подлокотника двери панель управляющих переключателей. Отсоедините от панели электропроводку.

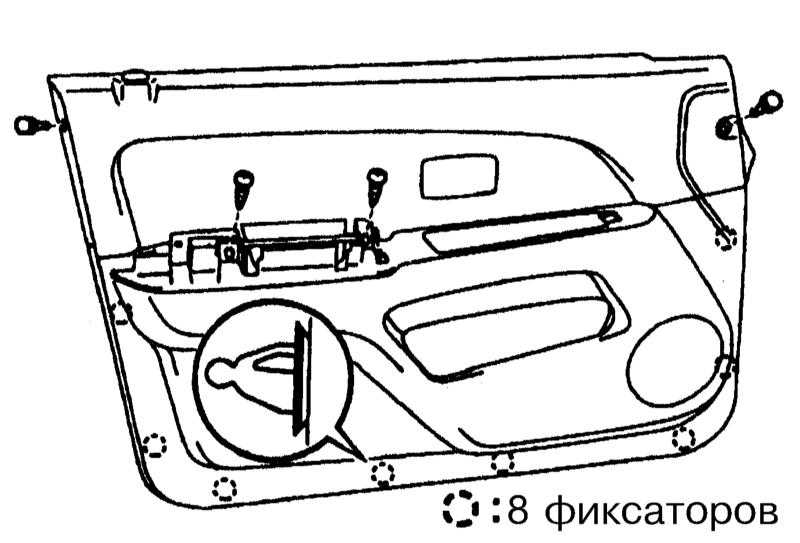

13.13 Снятие и установка панелей внутренней обивки дверей Toyota Land Cruiser 6. На большинстве модификаций рассматриваемых моделей один из винтов крепления панели внутренней обивки двери находится под опорой зеркала заднего вида. Еще один винт расположен либо чуть ниже, либо в заднем верхнем углу панели (обратитесь к сопроводительной иллюстрации). Болты находятся под пластмассовыми заглушками.
7a. На некоторых моделях придется снять декоративную панель отделки опоры дверного зеркала (см. Раздел Снятие и установка наружных зеркал заднего вида). Для отделения панели внутренней обивки двери отпустите расположенные по ее периметру фиксаторы (обратитесь к иллюстрации к параграфу 6), поддевая края панели.

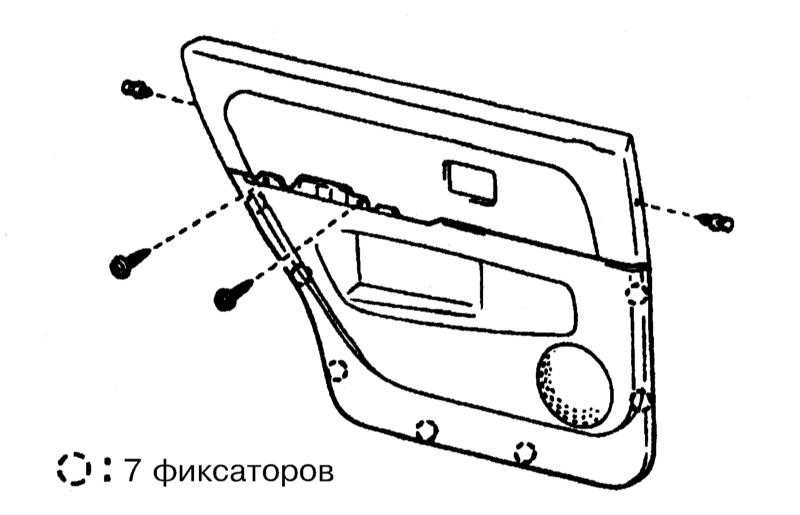

13.13 Снятие и установка панелей внутренней обивки дверей Toyota Land Cruiser 7b. Для крепления панелей обивки задних дверей используются два боковых фиксатора, два винта и еще семь фиксаторов, расположенных вдоль наружного края панели (обратитесь к сопроводительной иллюстрации).

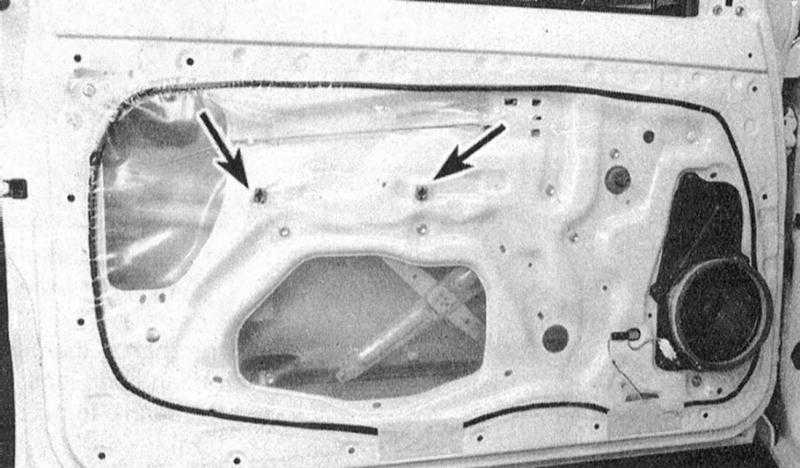

13.13 Снятие и установка панелей внутренней обивки дверей Toyota Land Cruiser 8. Осторожно отделите полиэтиленовую влагозащитную пленку, высвободив две проходные втулки (обратитесь к сопроводительной иллюстрации).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проследите за правильностью установки влагозащитного экрана. В случае необходимости восстановите целостность порванного экрана при помощи скотча. В случае необходимости воспользуйтесь для подклеивания краев экрана силиконовым герметиком. Установите на место проходные втулки, фиксаторы и прочие крепежные элементы, выпавшие в процессе демонтажа обивки.
2. Заведите панель внутренней обивки двери на свое штатное место и аккуратно защелкните все предусмотренные фиксаторы. Где требуется, вверните крепежные винты.
3. Дальнейшая установка производится в обратном порядке.
