Тойота Ленд Крузер 100. Регулировка высоты положения и свободного хода педали тормоза



Тойота Ленд Крузер. Регулировка высоты положения и свободного хода педали тормоза

Регулировка высоты положения и свободного хода педали тормоза

Высота положения педали

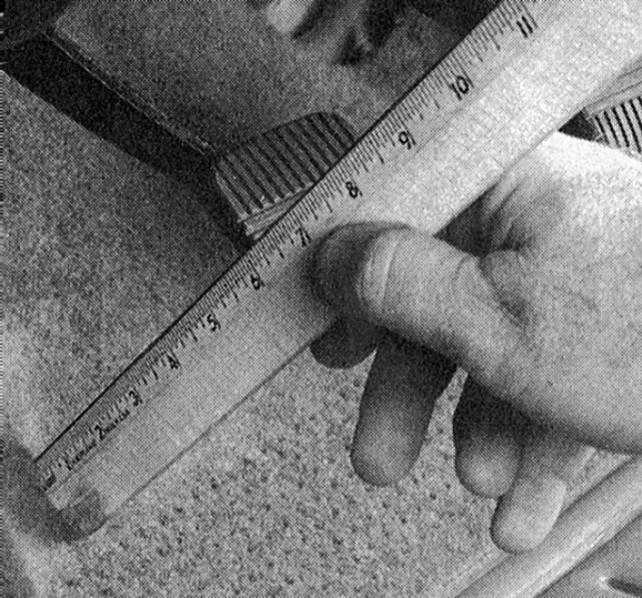

3.27 Регулировка высоты положения и свободного хода педали тормоза Toyota Land Cruiser Высотой положения педали называется величина удаления ее колодки от пола (обратитесь к сопроводительной иллюстрации).

Если рассматриваемый параметр выходит за пределы допустимого диапазона (см. Спецификации), следует произвести соответствующую регулировку (см. далее).

 ПОРЯДОК ВЫПОЛНЕНИЯ

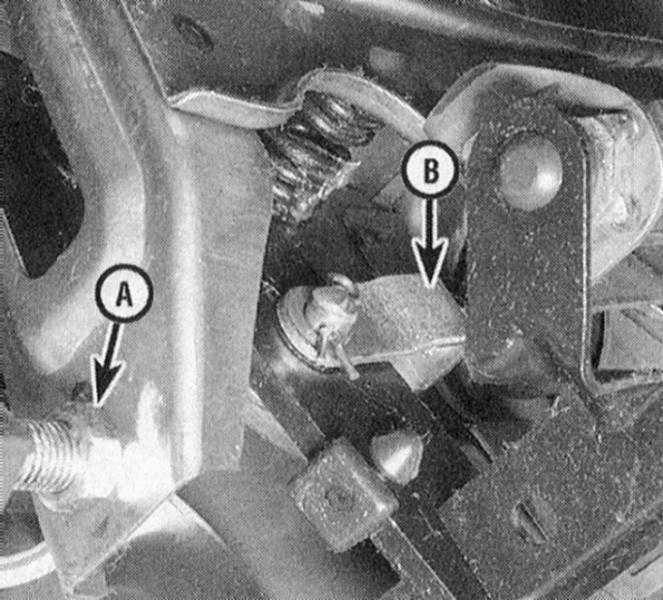

3.27 Регулировка высоты положения и свободного хода педали тормоза Toyota Land Cruiser 1. Прежде чем приступать к измерению высоты положения педали тормоза удостоверьтесь, что последняя полностью отпущена, затем запустите двигатель и несколько раз выжмите педаль газа с целью активации вакуумного усилителя тормозов. Измерьте высоту положения педали. В случае необходимости произведите соответствующую регулировку, для чего ослабьте контргайку и отпустите стопорный болт/датчик-выключатель стоп-сигналов, затем ослабьте контргайку толкателя и вращением штока последнего выведите высоту педали на середину допустимого диапазона (обратитесь к сопроводительной иллюстрации). Не забудьте затянуть контргайки.
2. Закончив регулировку педали, вверните стопорный болт/датчик-выключатель до упора его в рычаг педальной сборки (без натяга).

Свободный ход педали

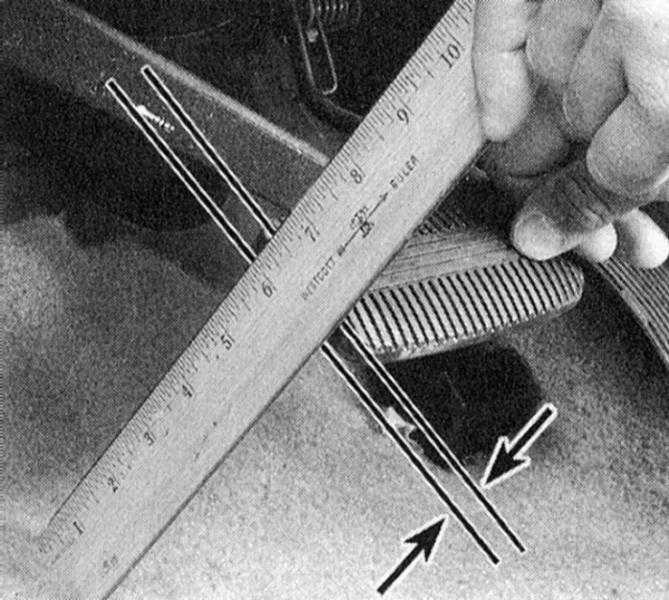

3.27 Регулировка высоты положения и свободного хода педали тормоза Toyota Land Cruiser Свободным ходом педали называется величина ее перемещения от верхней точки до точки, в которой возникает ощущение сопротивления выжиманию (обратитесь к сопроводительной иллюстрации), т.е. до начала активации гидравлического привода тормозной системы.

Если результат измерения выходит за пределы допустимого диапазона, следует произвести соответствующую корректировку (см. далее).

 ПОРЯДОК ВЫПОЛНЕНИЯ

Перед измерением величины свободного хода педали тормоза необходимо выжать ее с полдюжины раз при заглушенном двигателе. Ослабьте контргайку и добейтесь требуемого результата вращением штока толкателя. Затяните контргайку.
