Тойота Королла. Замена лампочек



Тойота Королла. Замена лампочек

12.15. Замена лампочек

ОБЩИЕ СВЕДЕНИЯ

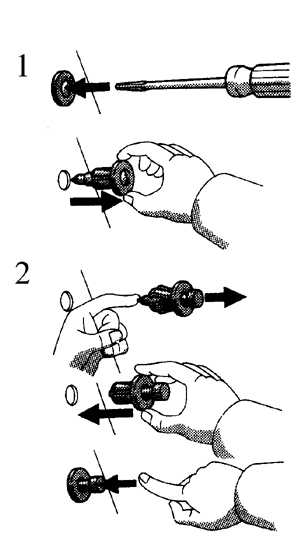

Зажимы панели отделки багажника

12.15 Замена лампочек Toyota Corolla
1. Снятие


2. Установка

ПЕРЕДНИЕ СТОЯНОЧНЫЕ ФАРЫ И БОКОВЫЕ УКАЗАТЕЛИ ПОВОРОТОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

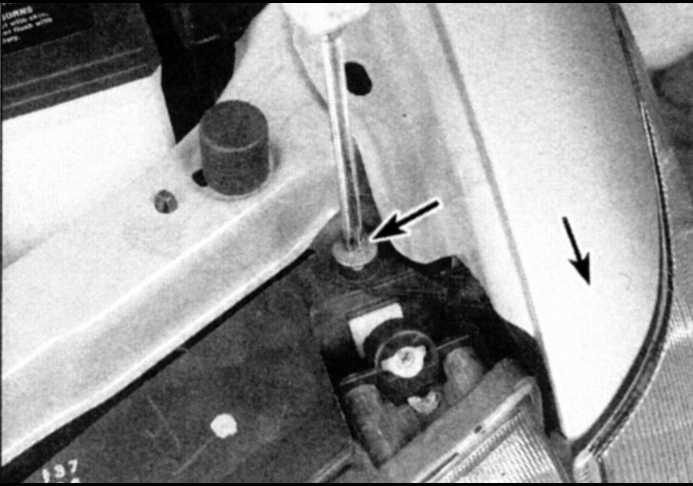

12.15 Замена лампочек Toyota Corolla 1. Открутите крепежный винт (указан стрелкой) и снимите фару, выдвинув ее вперед (в направлении стрелки).

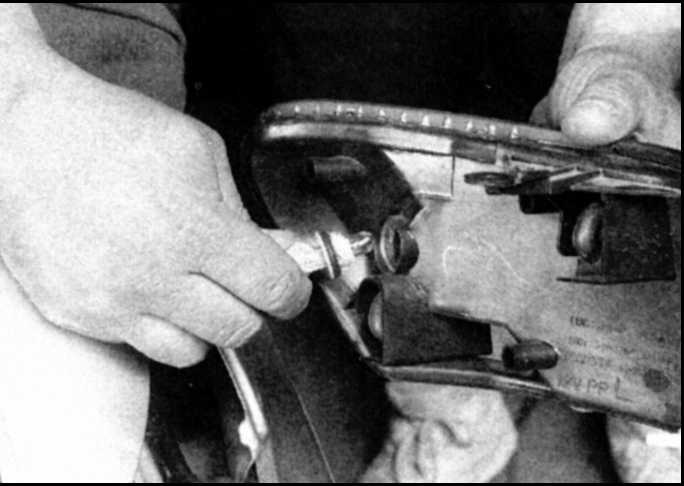

12.15 Замена лампочек Toyota Corolla 2. Отсоедините разъем подключения и поверните патроны с лампочками против часовой стрелки для замены лампочек.

УКАЗАТЕЛИ ПОВОРОТОВ

ПОРЯДОК ВЫПОЛНЕНИЯ

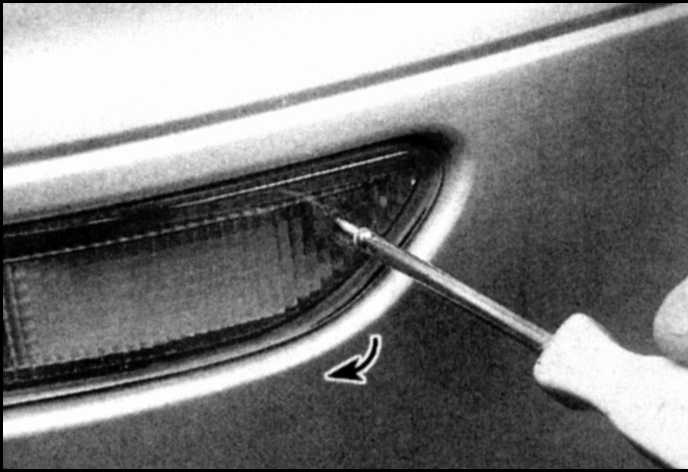

12.15 Замена лампочек Toyota Corolla 1. Открутите крепежные винты и достаньте фару из бампера, повернув ее.
12.15 Замена лампочек Toyota Corolla
12.15 Замена лампочек Toyota Corolla

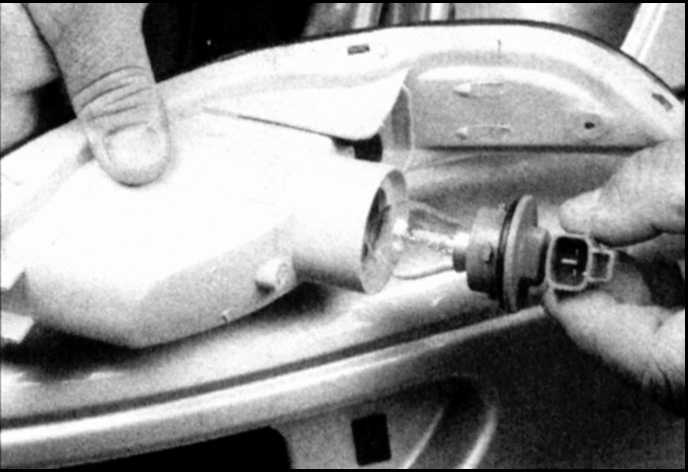

2. Отсоедините разъем подключения и поверните патрон с лампочкой против часовой стрелки для его снятия.

ЛАМПОЧКИ ЗАДНИХ БОКОВЫХ УКАЗАТЕЛЕЙ ПОВОРОТОВ, ФАР СТОП-СИГНАЛА, ЗАДНИХ УКАЗАТЕЛЕЙ ПОВОРОТОВ, ГАБАРИТНЫХ ФАР И ФАР ЗАДНЕГО ХОДА

ПОРЯДОК ВЫПОЛНЕНИЯ
На моделях с кузовом типа Седан
12.15 Замена лампочек Toyota Corolla 1. Открутите два винта, крепящих блок-фару, откройте багажник и снимите панель отделки для получения доступа, затем открутите гайку и достаньте заднюю блок-фару.
12.15 Замена лампочек Toyota Corolla

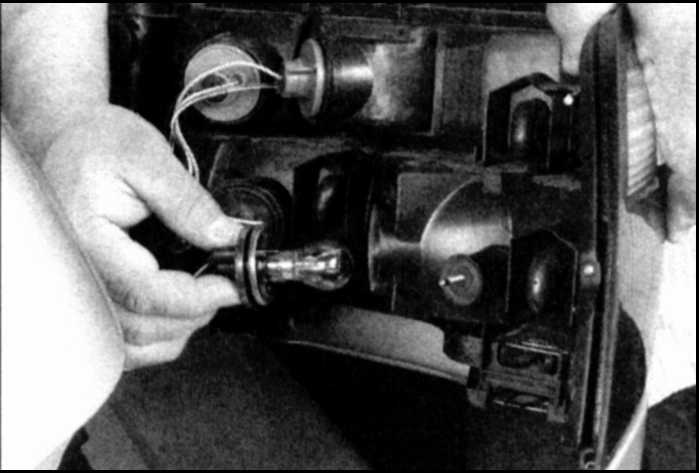

2. Поверните патроны лампочек против часовой стрелки, достаньте их и замените лампочки.
На моделях с кузовом типа Универсал
12.15 Замена лампочек Toyota Corolla

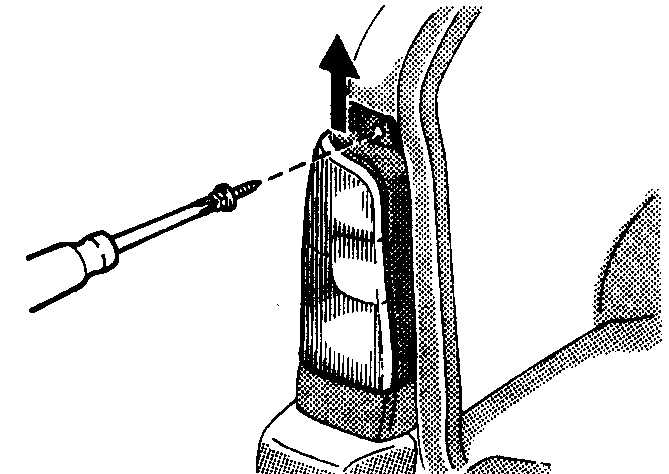

3. Открутите крепежный винт и поднимите блок-фару вверх для ее снятия.
12.15 Замена лампочек Toyota Corolla

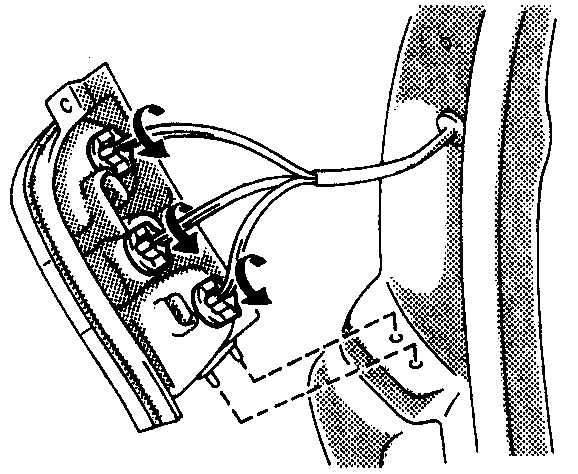

4. Поверните патроны лампочек против часовой стрелки, достаньте их и замените лампочки.

ЛАМПОЧКИ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

ПОРЯДОК ВЫПОЛНЕНИЯ
На моделях с кузовом типа Cедан

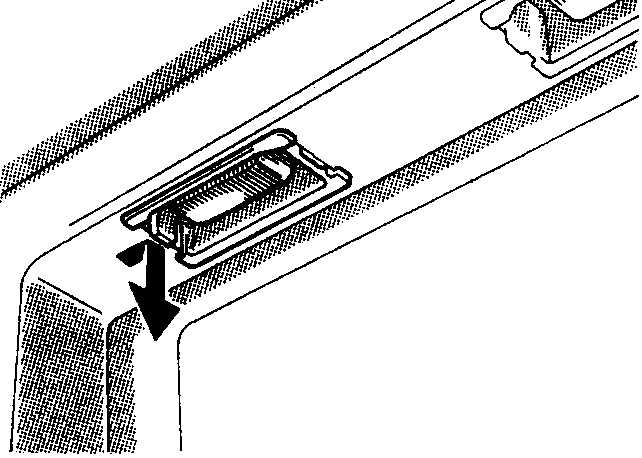

12.15 Замена лампочек Toyota Corolla 1. Надавите на язычок и опустите рассеиватель фонаря вниз для получения доступа к лампочке.

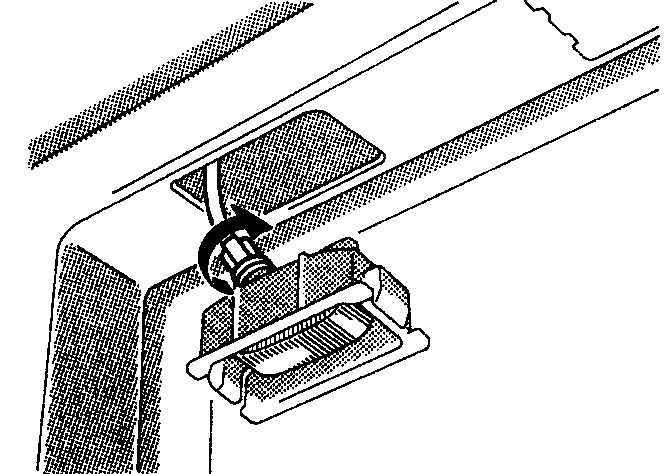

12.15 Замена лампочек Toyota Corolla 2. Поверните патрон лампочки против часовой стрелки и снимите его.
На моделях с кузовом типа Универсал

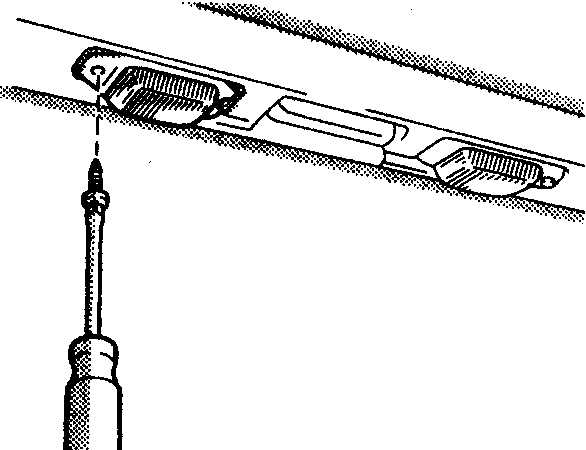

12.15 Замена лампочек Toyota Corolla 3. Открутите винты крепления фонаря освещения номерного знака и опустите фонарь.

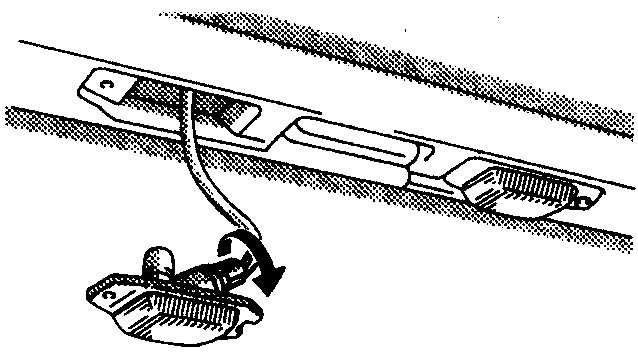

12.15 Замена лампочек Toyota Corolla 4. Снимите держатель лампочки, повернув его против часовой стрелки, затем достаньте из патрона лампочку.

ФОНАРЬ СТОП-СИГНАЛА, РАСПОЛОЖЕННЫЙ НА ПОТОЛКЕ САЛОНА ПЕРЕД ЗАДНИМ СТЕКЛОМ

ПОРЯДОК ВЫПОЛНЕНИЯ
На моделях с кузовом типа Cедан

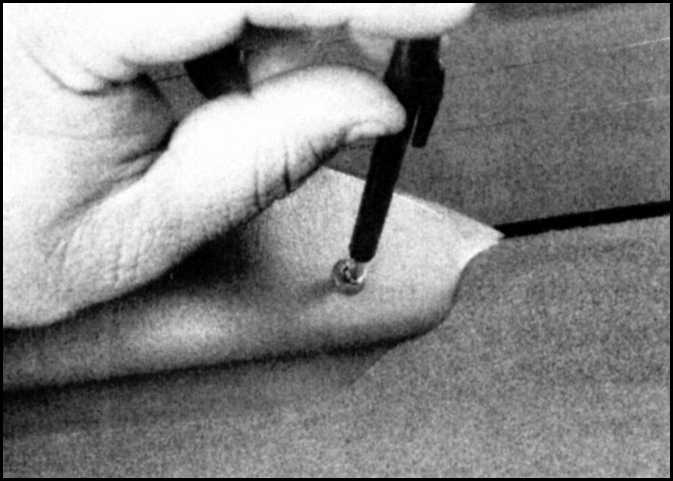

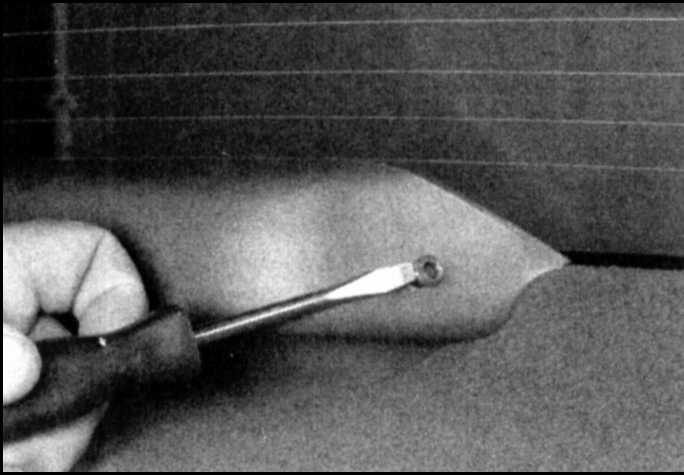

12.15 Замена лампочек Toyota Corolla 1. При помощи шариковой ручки надавите на центр креплений, а затем снимите крепления при помощи отвертки и снимите кожух фары.

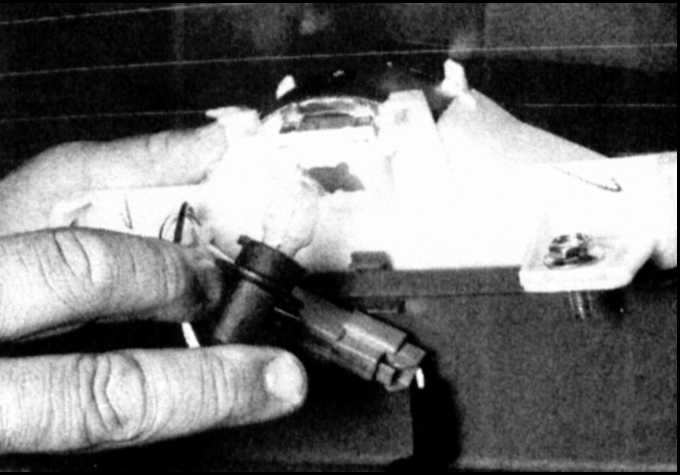

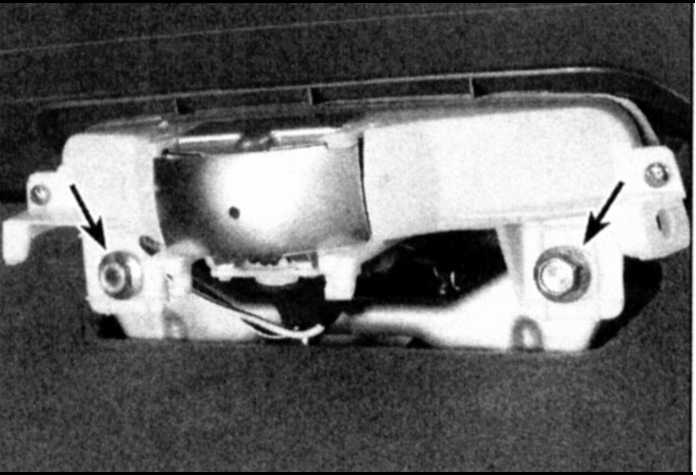

12.15 Замена лампочек Toyota Corolla 2. Открутите болты крепления фонаря, поднимите фонарь для получения доступа, затем поверните патрон с лампочкой против часовой стрелки для его снятия и достаньте лампочку, просто потянув ее на себя.
На моделях с кузовом типа Универсал
12.15 Замена лампочек Toyota Corolla
12.15 Замена лампочек Toyota Corolla

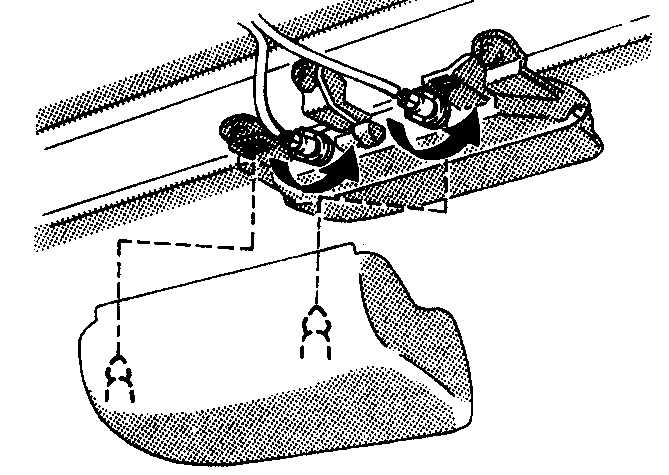

3. Снимите рассеиватель лампочки, снимите держатель лампочки, повернув его против часовой стрелки, затем достаньте лампочку из патрона.

ЛАМПОЧКИ ОСВЕЩЕНИЯ САЛОНА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. При помощи маленькой отвертки снимите рассеиватели.

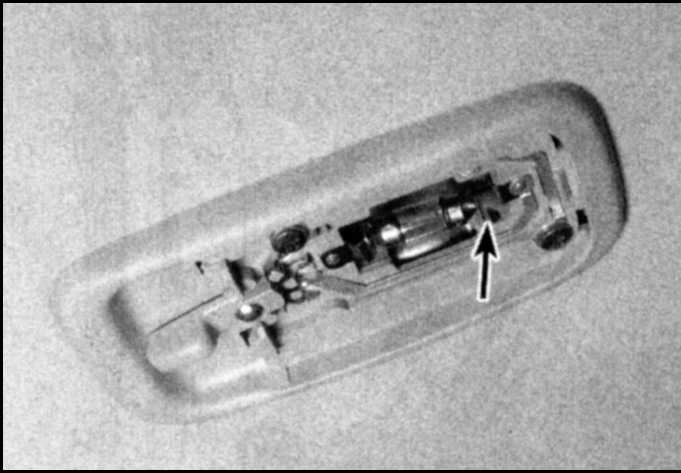

12.15 Замена лампочек Toyota Corolla 2. Достаньте лампочку из контактов. Возможно, вам придется поддеть лампочку отверткой, в этом случае, поддевайте край лампочки (иначе стекло может лопнуть).

ЛАМПОЧКИ ОСВЕЩЕНИЯ ПРИБОРНОГО ЩИТКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для получения доступа к лампочкам освещения приборного щитка, его необходимо снять (см. подраздел 12.18).

12.15 Замена лампочек Toyota Corolla 2. Аккуратно отведите зажим лампочки в сторону (указан стрелкой) и достаньте лампочку. Лампочки можно установить сзади приборного щитка.
