Тойота Королла. Выключатели, установленные на рулевой колонке



Тойота Королла. Выключатели, установленные на рулевой колонке

12.7. Выключатели, установленные на рулевой колонке

ОБЩИЕ СВЕДЕНИЯ

Предупреждение воздушная подушка безопасности, которая может раскрыться (наполниться воздухом), когда она подключена к аккумулятору. Отсоедините провод отрицательной клеммы аккумулятора и подождите как минимум две минуты перед началом работы с воздушной подушкой безопасности.

вашего автомобиля имеет систему кодировки, проверьте, знаете ли вы код активации проигрывателя перед отсоединением аккумулятора.

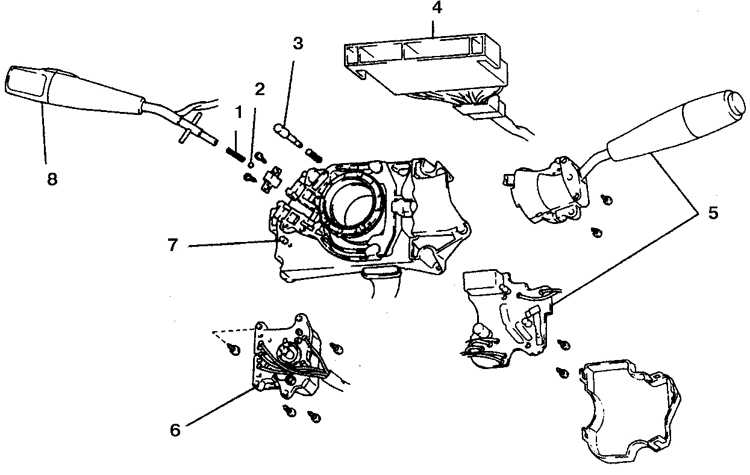

Элементы комбинированного переключателя, установленного на рулевой колонке

12.7 Выключатели, установленные на рулевой колонке Toyota Corolla
1. Пружина
2. Шарик
3. Контакт звукового сигнала
4. Разъем подключения
5. Выключатель стеклоочистителей
6. Переключатель ближнего/ дальнего света фар
7. Основание
8. Выключатель фар

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод отрицательной клеммы аккумулятора.
2. Снимите кожух рулевой колонки (см. подраздел 11.22) и нижнюю панель отделки и (подраздел 11.23).
3. Пройдитесь вдоль жгута проводов того выключателя, который подлежит проверке, до разъема подключения.

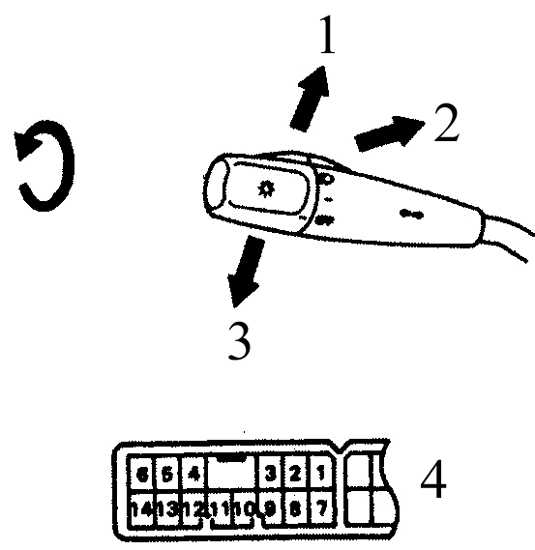

Таблица подключения тестера и проводимости выключателя фар

12.7 Выключатели, установленные на рулевой колонке Toyota Corolla
1. Указатели поворотов на правой стороне автомобиля

2. Аварийная сигнализация

3. Указатели поворотов на левой стороне автомобиля

4. Разъем подключения комбинированного переключателя

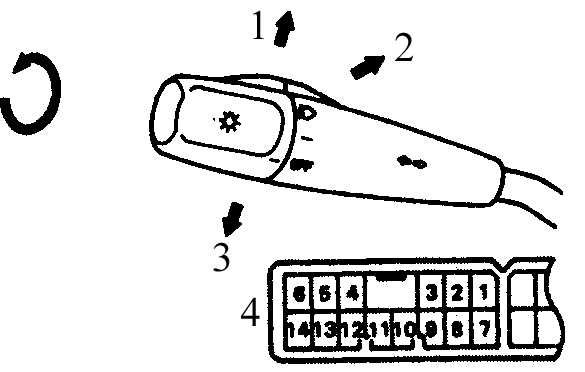

Таблица подключения тестера и проводимости выключателя указателей поворотов

12.7 Выключатели, установленные на рулевой колонке Toyota Corolla
1. Указатели поворотов на правой стороне автомобиля

2. Аварийная сигнализация

3. Указатели поворотов на левой стороне автомобиля

4. Разъем подключения комбинированного переключателя

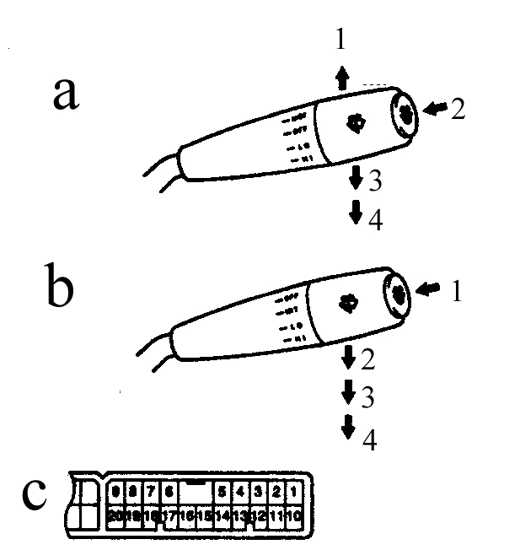

Таблица подключения тестера и проводимости выключателя омывателей и стеклоочистителей ветрового стекла

12.7 Выключатели, установленные на рулевой колонке Toyota Corolla
a). Выключатель стеклоочистителей с функцией для езды в туман
1. Режим работы стеклоочистителей для езды в туман
2. Включено
3. Низкая
4. Высокая
b). Выключатель стеклоочистителей с функцией прерывистой работы
1. Включено
2. Прерывистый
3. Низкая
4. Высокая
с). Разъем подключения В комбинированного переключателя

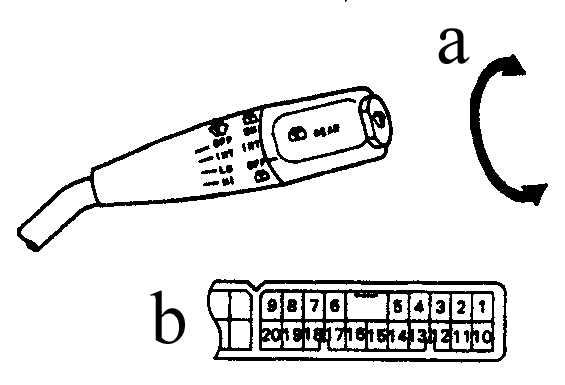

Таблица подключения тестера и проводимости выключателя омывателей и стеклоочистителя заднего стекла

12.7 Выключатели, установленные на рулевой колонке Toyota Corolla
а. Омыватель

b. Разъем подключения В комбинированного переключателя

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините разъем подключения и, при помощи омметра проверьте электропроводность цепи между указанными клеммами, когда выключатели находятся в каждом из указанных положений.
2. Если ток не проводится, замените неисправный выключатель.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите комбинированный переключатель (см. подраздел 12.6). Открутите четыре винта, крепящих спиральный провод воздушной подушки безопасности и снимите провод с комбинированного переключателя.
2. Открутите крепежные винты выключателя, который необходимо заменить и снимите неисправный выключатель.
3. Достаньте провода заменяемого выключателя из общего жгута проводов и отсоедините их от разъема подключения.
4. Достаньте провода заменяемого выключателя из общего жгута проводов и отсоедините их от разъема подключения.

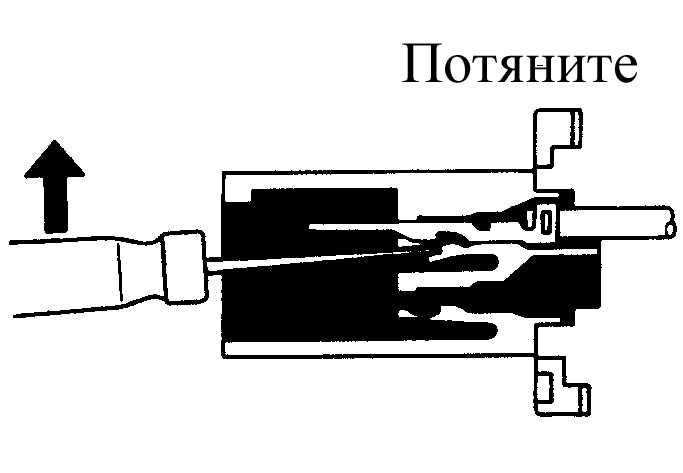

12.7 Выключатели, установленные на рулевой колонке Toyota Corolla 5. Отожмите язычки сзади разъема подключения и снимите крышку. Спереди разъема подключения вставьте маленькую отвертку или спицу и отожмите защелку, удерживающую контакт, достаньте контакт сзади разъема подключения.
6. Установите контакты нового выключателя в разъем подключения, вставив их настолько, чтобы защелки надежно зафиксировали контакты.
7. Далее, установка проводится в обратном порядке снятия. Руководствуясь инструкциями, (см. подраздел 10.16) отрегулируйте провод закрученный спиралью, перед установкой рулевого колеса.
