Тойота Королла. Защелка двери, цилиндр замка и ручки

11.14. Защелка двери, цилиндр замка и ручки

ОБЩИЕ СВЕДЕНИЯ

Снимите декоративную панель двери и пластмассовый щиток, предохраняющий дверь от попадания влаги (см. подраздел 11.12).

ЗАЩЕЛКА ДВЕРИ

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Позади панели двери отсоедините управляющие тяги от защелки.

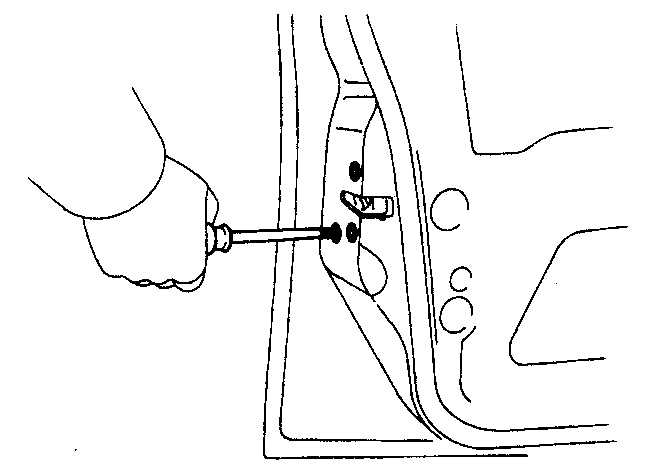

	2. Отвинтите крепежные болты защелки с торца двери.
3. Отсоедините защелку двери и соленоид дверного замка (если он установлен).
4. Установка производится в обратной последовательности.

ЦИЛИНДР ЗАМКА И НАРУЖНАЯ РУЧКА

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините управляющую тягу от цилиндра замка и наружной ручки.

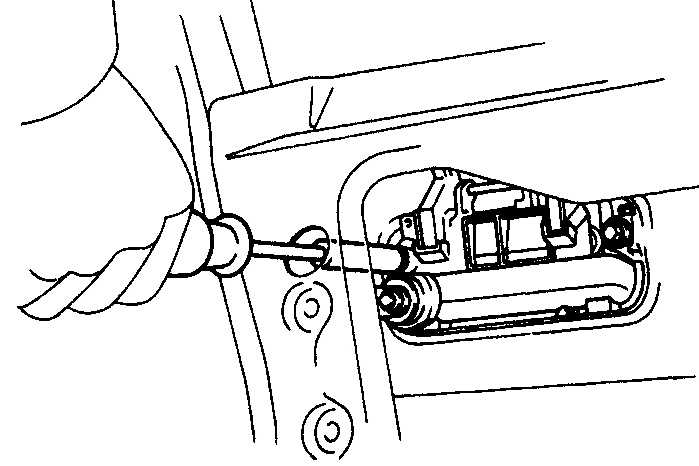

	2. Отвинтите болты, крепящие наружную ручку, и извлеките ручку и цилиндр замка из двери. Доступ к болтам – можно получить через отверстие для доступа в раме двери.
3. Воспользуйтесь отверткой, чтобы открепить зажим и снять цилиндр с двери.
4. Установка производится в обратной последовательности.

ВНУТРЕННЯЯ РУЧКА

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

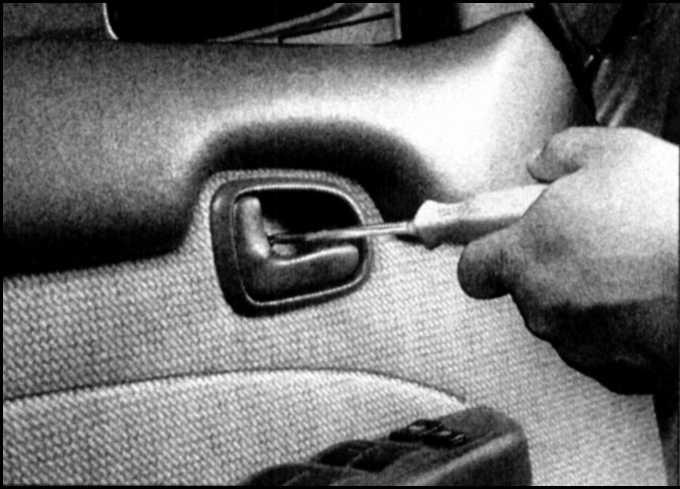

	1. Отвинтите крепежный болт внутренней ручки.

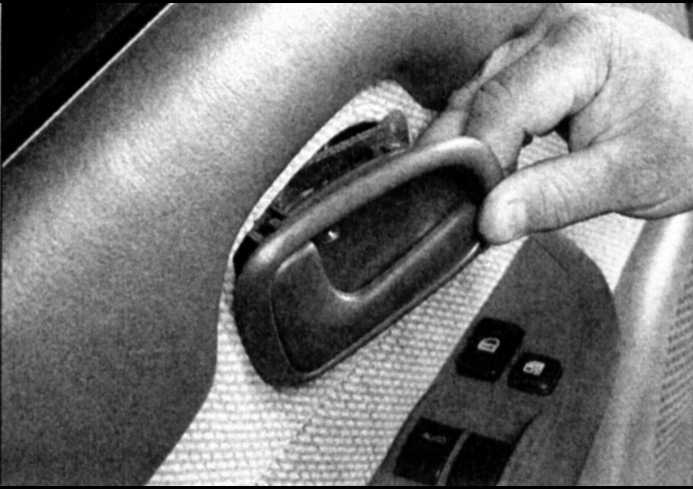

	2. Отверните ручку, чтобы получить доступ к тяге.

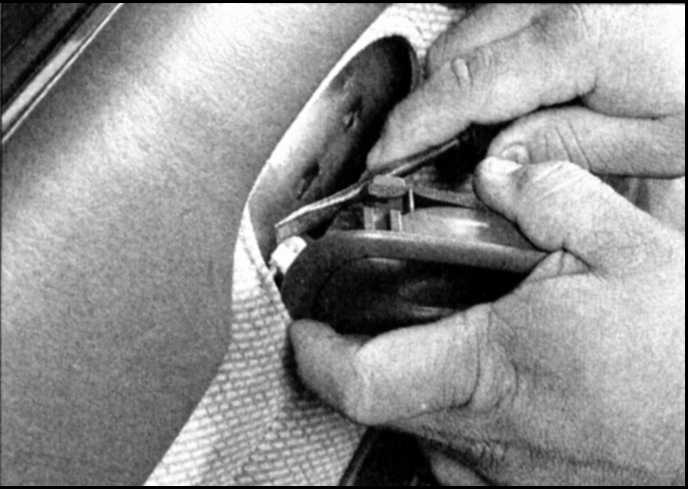

	3. Слегка потяните за ручку, при помощи маленькой отвертки, отсоедините тягу от блока управления внутренней ручки и снимите ее с двери.
4. Установка производится в обратной последовательности.
