10.13. Ступица и подшипник (заднего колеса)

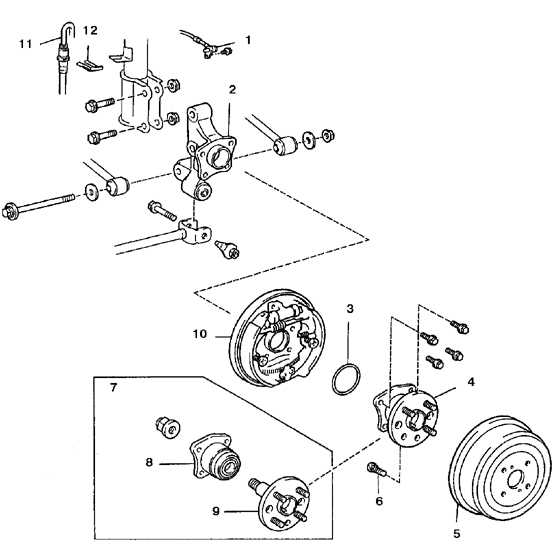

Элементы кронштейна ступицы,
ступицы и подшипника, ступицы заднего колеса (модель с барабанными тормозами)
1. Датчик скорости вращения колеса системы АВС
2. Кронштейн ступицы заднего колеса
3. Уплотнительное кольцо
4. Ступица заднего колеса
5. Тормозной барабан
6. Болт ступицы
|
7. Модели без АВС
8. Подшипник
9. Ступица заднего колеса
10. Щиток заднего тормоза
11. Тормозной шланг
12. Зажим |
Предупреждение
результате износа тормозных колодок, содержит асбест, опасный для здоровья.
Запрещается использовать растворители на основе бензина для очистки механизма
тормозов. Используйте только специальное чистящее средство для механизма тормозов.
специального оборудования и инструментов для замены подшипника, ступицу и подшипник
самостоятельно разбирать не рекомендуется. Вы можете самостоятельно снять ступицу
с подшипником и отдать их в автомастерскую для замены подшипника.
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Открутите гайки крепления колеса,
поднимите автомобиль и становите его на опорах. Снимите колесо. |
2. Снимите тормозной барабан со
ступицы (на моделях с задними барабанными тормозами) (см. подраздел
9.8) или снимите тормозной диск (см. подраздел
9.7) и суппорт тормоза (на моделях с задними дисковыми тормозами)
(см. подраздел 9.6). |
|

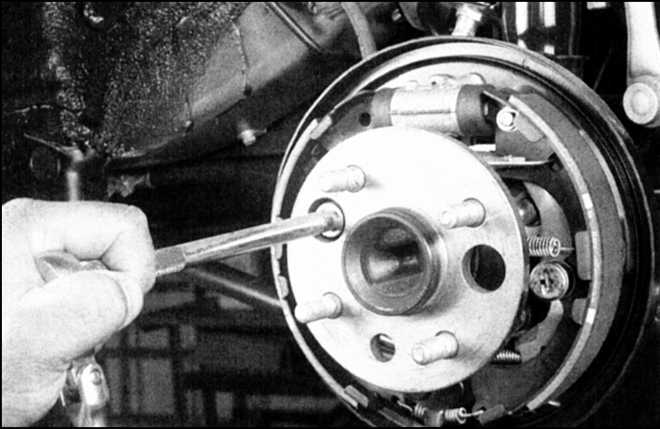

3. Открутите четыре болта крепления
ступицы к кронштейну ступицы, доступ к которым можно получить через
большое отверстие в ступице, вращая фланец ступицы (поверните фланец
и совместите большое отверстие на фланце с каждым из болтов по очереди).
|
4. Снимите ступицу вместе с подшипником,
достав их через механизм тормозов. |
5. На моделях, на которых отсутствует
система антиблокировки тормозов, ступицу заднего колеса можно снять
с подшипника для его замены. Ввиду необходимости использования специальных
инструментов для выполнения этой операции, ступицу и подшипник необходимо
отдать в автомастерскую для того, чтобы выжать старый подшипник из
ступицы и установить новый (вы можете использовать старую ступицу,
пока она в хорошем состоянии). Проверьте, чтобы крепежная гайка ступицы
была затянута до требуемого момента затяжки (см.
подраздел 10.1). На моделях с системой антиблокировки тормозов,
ступицу и подшипник необходимо заменять вместе. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Открутите гайки крепления колеса,
поднимите автомобиль и становите его на опорах. Снимите колесо. |
|
2. Смажьте маслом новое уплотнительное
кольцо и установите его на внешнюю окружность выступающего ободка
на щитке заднего тормоза. |
3. Не опускайте уплотнительное кольцо
вниз по ободку до самого щитка – когда вы будете устанавливать ступицу
и подшипник, уплотнительное кольцо попадет в свою канавку на внутренней
поверхности центрального отверстия ступицы при закручивании крепежных
болтов. |
4. Установите ступицу и подшипник
на кронштейн ступицы и совместите отверстия в ступице с отверстиями
на щитке заднего тормоза. Вставьте болты. Для установки болтов в отверстия
можно воспользоваться магнитом. После установки всех четырех болтов,
затяните их до требуемого момента затяжки, указанного в разделе технических
характеристик в начале этой главы. |
5. Установите тормозной барабан
или тормозной диск и суппорт, затем установите колесо. Опустите автомобиль
на землю и затяните гайки крепления колеса до момента затяжки, указанного
в разделе технических характеристик в соответствующей главе. |
|
