10.4. Стабилизатор поперечной устойчивости (передней подвески) и втулки

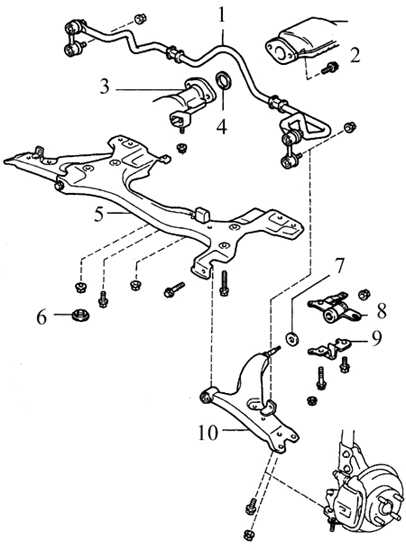

Элементы стабилизатора
поперечной устойчивости и рычага передней подвески
|
1. Стабилизатор поперечной устойчивости
2. Центральная секция выхлопной трубы
3. Передняя секция выхлопной трубы
4. Прокладка
5. Поперечина подвески
|
6. Втулка
7. Шайба
8. Кронштейн рычага подвески
9. Кронштейн стабилизатора поперечной устойчивости
10. Рычаг подвески |
На иллюстрации показаны элементы моделей выпуска1993-1995 гг. На моделях с 1996
года используется вертикальный болт вместо гайки и шарнирного болта для крепления
задней части рычага подвески к поперечине.
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Открутите гайки крепления передних
колес. Поднимите переднюю часть автомобиля и установите его на опорах.
Поставьте автомобиль на ручной тормоз и заблокируйте задние колеса
для того, чтобы он не покатился. Снимите передние колеса. |
 |

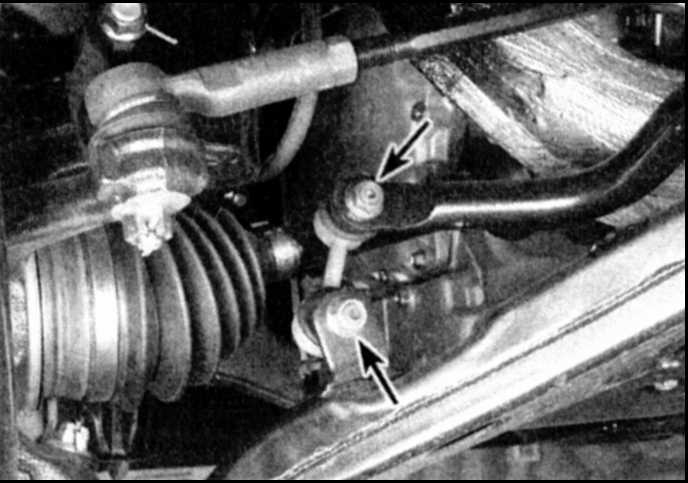

2. Снимите соединительные тяги
стабилизатора поперечной устойчивости открутив две гайки (указаные
стрелками) на каждой из соединительных тяг. Если болт вращается вместе
с гайкой, используйте торцовыйключ для того, чтобы удерживать болт. |
 |

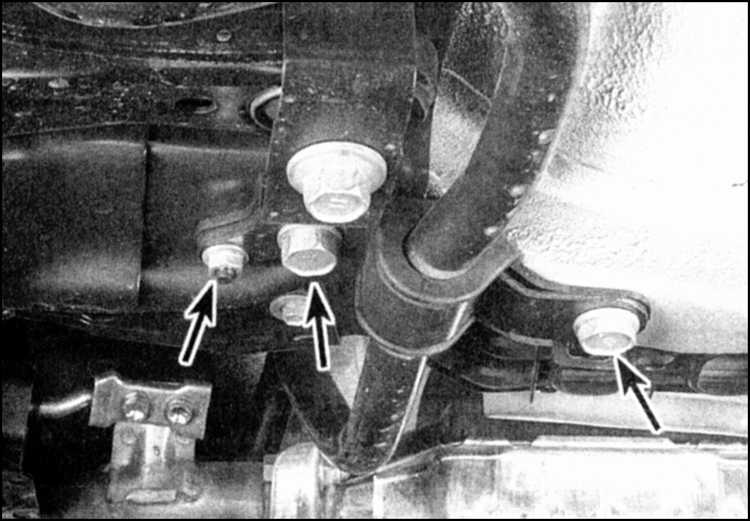

3. Открутите гайку (указана левой
стрелкой) и болты (указаны остальными стрелками) крепления зажимов
втулок стабилизатора (на иллюстрации показан левый зажим – правый
идентичен). |
| 4. Открутите болты крепления передней
секции выхлопной трубы к каталитическому конвертеру (см. подраздел
5.13) и отведите ее вниз настолько, чтобы можно было снять стабилизатор. |
|
5. Когда стабилизатор поперечной устойчивости будет снят с
автомобиля, снимите с него крепежные втулки и осмотрите их. Если они
треснули, изношены или повреждены, замените их. |
 |

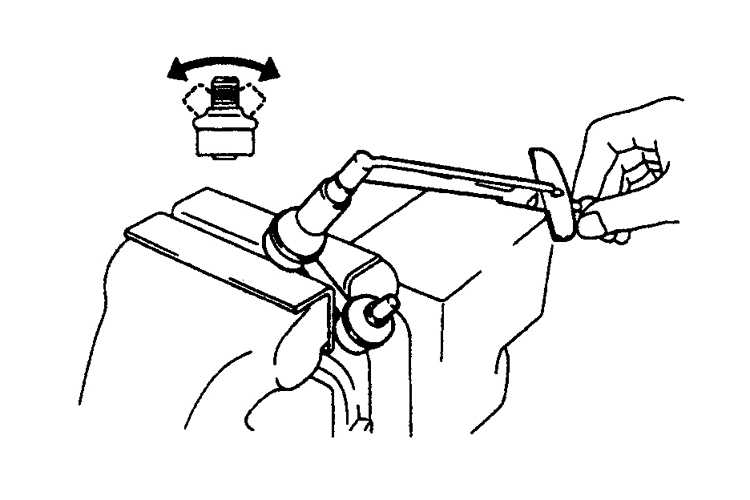

6. Также, рекомендуется проверить
соединительные тяги стабилизатора. Для этого, покачайте болт шарового
шарнира из стороны в сторону 5–6 раз, затем установите гайку. При
помощи динамометрического ключа закручивайте гайку на один оборот
каждые 2–4 секунды и снимите показания динамометрического ключа на
пятом обороте. Он должен показывать момент затяжки в 0.54–11.83 Н.м.
Если нет, замените соединительную тягу. |
| 7. Очистите места установки втулок
на штанге стабилизатора при помощи жесткой проволочной щетки для того,
чтобы удалить грязь и ржавчину. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Смажьте новые втулки внутри и снаружи растительным
маслом (используемым в кулинарии) для облегчения установки стабилизатора. |
Предупреждение
минеральное масло, нефтяные масла или тормозную жидкость – они повредят
втулки.
|
| 2. Установка проводится в обратном порядке снятия |
|
