7.1.2. Переключающиеся тросики

ОБЩИЕ СВЕДЕНИЯ

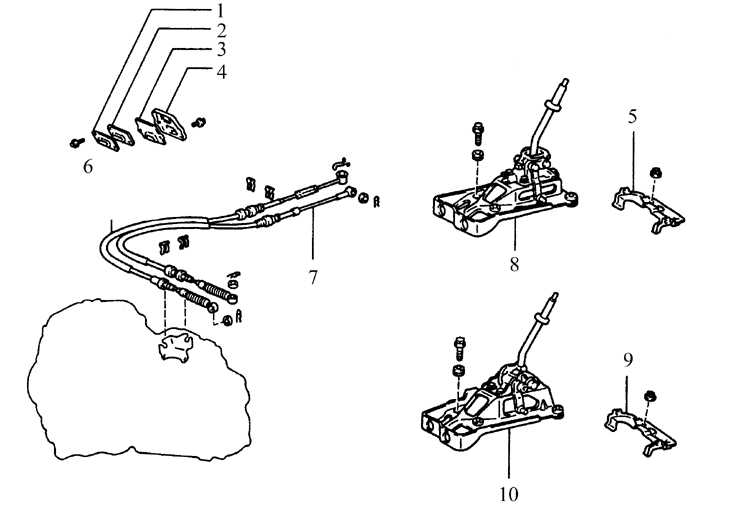

Переключающие тросики и агрегат рычага переключения передач (модели выпуска 1993-1995 гг.)

7.1.2 Переключающиеся тросики Toyota Corolla
1. Крепление втулки N2 п
ереключающего тросика
2. Втулка N2
3. Втулка N1
4. Крепление втулки N1 переключающего тросика
5. Крепежный кронштейн консоли
6, 7. Переключающий тросик
8. Агрегат рычага переключения передач (Тип А)
9. Крепежный кронштейн
10. Агрегат рычага переключения передач (Тип В)

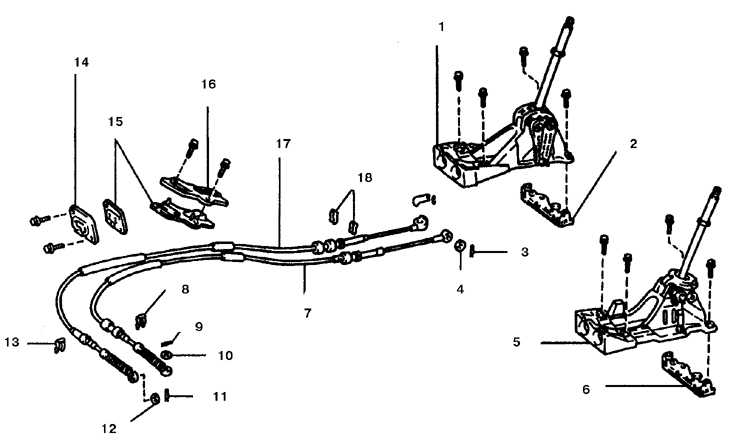

Переключающие тросики и агрегат рычага переключения передач (модели выпуска c 1996 года)

7.1.2 Переключающиеся тросики Toyota Corolla
1. Агрегат рычега преключения передач
2. Крепежный кронштейн N1 консоли рычага переключения передач
3. Чека
4. Шайба
5. Агрегат рычега преключения передач
6. Крепежный кронштейн N1 консоли рычага переключения передач
7. Переключающий тросик
8. Зажим
9. Чека
10. Шайба
11. Чека
12. Шайбы
13. Зажим
14. Крепление
15. Втулки
16. Крепления тросиков
17. Переключающий тросик
18. Зажим

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

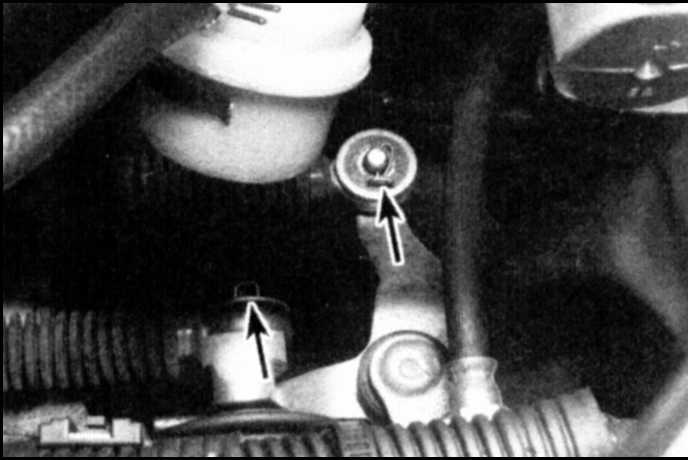

7.1.2 Переключающиеся тросики Toyota Corolla 1. В двигательном отсеке снимите чеки и шайбы (указаны стрелками) и отсоедините тросики от коленчатого рычага переключения передач.

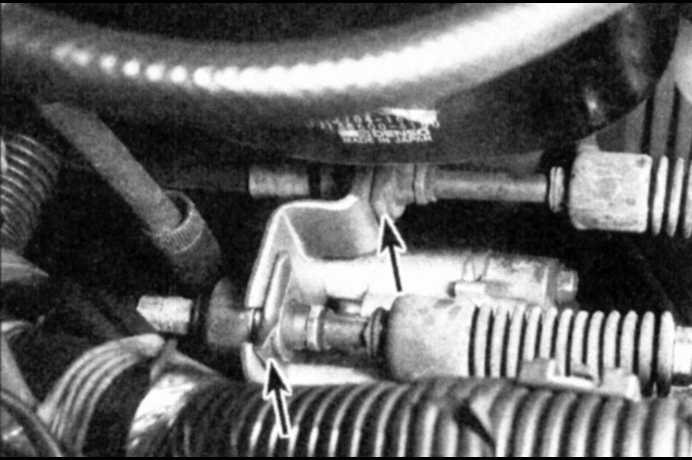

7.1.2 Переключающиеся тросики Toyota Corolla 2. Снимите крепления тросиков с кронштейна (указаны стрелками) при помощи плоскогубцев.
3. В салоне снимите консоль рычага переключения передач (см. подраздел 11.24).
4. Снимите крепления тросиков с нижней стороны агрегата рычага переключения передач (см. рис. Переключающие тросики и агрегат рычага переключения передач (модели выпуска 1993 – 1995 г.г) или рис. Переключающие тросики и агрегат рычага переключения передач (модели выпуска c 1996 года)).
7.1.2 Переключающиеся тросики Toyota Corolla 5. Снимите чеки и шайбы с концов тросиков (указано стрелкой) и отсоедините тросики от рычага переключения передач.
6. Пройдитесь вдоль тросиков до перегородки кузова и снимите герметизирующие втулки. Протяните тросики через перегородку.
7. Установка проводится в обратном порядке снятия.
