Тойота Королла. Измерение цилиндров

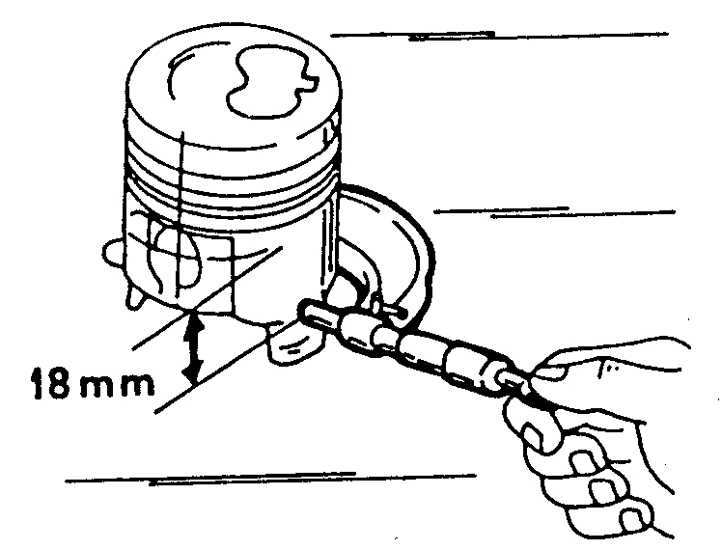

Для измерения цилиндров требуется цилиндрический стрелочный индикатор, с помощью которого можно измерять в середине и в нижней части цилиндра. Если стрелочный индикатор отсутствует, следующие работы проводиться не могут. Измерения цилиндров производите в продольном и поперечном направлении. Кроме того, измерения должны проводиться в 15 мм от верхнего края, в 15 мм от нижнего края и посередине. Всего требуется произвести 6 измерений. Все результаты измерений запишите и сравните с данными, приведенными в таблице размеров и регулировок. Следует учесть, что должны быть расточены все цилиндры, даже если размеры только одного цилиндра отличаются от требуемых. Отклонение от размера в 0,20 мм от требуемого значения означает, что цилиндр должен быть расточен. Поршни имеют только один ремонтный размер. Окончательный размер цилиндра определяется при измерении поршня в соответствии с данными рисунка 11.1, то есть 18,0 мм от пальца поршня. Замеры производятся под самой нижней канавкой поршня. К измеренному значению следует прибавить зазор поршня 0,04–0,06 мм. Кроме того, следует учитывать припуск 0,02 мм на окончательное хонингование в случае, если цилиндры должны быть расточены. Для проверки люфта поршней замерьте диаметры цилиндров и диаметры поршней, как было описано выше, и вычислите разницу для каждого цилиндра. Если результат превышает значение 0,20 мм, следует расточить цилиндры, чтобы установить поршни повышенного размера (имеется только один размер), так как люфт достиг границы износа.
