2.8.2. Проверка состояния и замена свечей зажигания

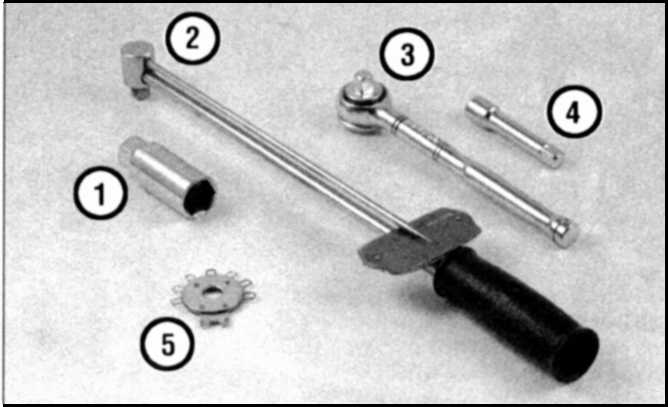

Комплект инструментов для замены свечей зажигания
1. Свечной торцовый ключ с резиновой вставкой для защиты
фарфорового изолятора
2. Динамометрический ключ. Предназначен для
затяжки свечей (хотя
применение его необязательно)
3. Трещотка. Предназначена для заворачивания и затяжки свечи
|
4. Переходник. Предназначен для сборки соединения и для отворвчивания
свечей в двигателях разных типов. В зависимости от автомобиля и имеющихся
инструментов используются переходники различных типов (включая удлинитель
с карданным шарниром)
5. Набор калибров. Предназначен для проверки зазора между электродами
свечи, имеет различные исполнения. Убедитесь, что в набор входит калибр,
пригодный для свечи вашего автомобиля
|
Для замены свечей потребуется свечной торцовый ключ с трещоткой. Торцовая головка
свечного свеча снабжена резиновой вставкой, чтобы не повредить фарфоровый изолятор
свечи, а также для удержания свечи при установке в головку блока цилиндров.
Также понадобится калибр круглого сечения для проверки и регулировки зазора
между электродами свечи, и динамометрический ключ для затяжки свечи (см. рис.
Комплект инструментов для замены свечей зажигания).
Набор калибров. Предназначен для проверки зазора между электродами свечи, имеет
различные исполнения. Убедитесь, что в набор входит калибр, пригодный для свечей
вашего автомобиля
При замене свечей необходимо приобрести новые свечи, выставить зазор и ввернуть
вместо старых, заменяя каждую свечу в отдельности
Предупреждение
убедитесь, что их тип соответствует вашему автомобилю. Тип свечи указан в разделе
"Общие технические данные", в информационной табличке с обратной стороны
капота (VECI- табличке, на которой также указаны нормативы выбросов в атмосферу
для вашего автомобиля), а также в инструкции по эксплуатации автомобиля. Если
данные указанных источников различаются, то руководствуйтесь данными информационной
таблички, так как именно указанный в табличке тип свечей соответствует типу
двигателя вашего автомобиля.
ПОРЯДОК ВЫПОЛНЕНИЯ |
1. Проверьте состояние новых свечей.
При обнаружении любых признаков повреждений изолятора свечи устанавливать
нельзя. |
|
2. Проверьте зазор между электродами
новых свечей. Для этого используется калибр круглого сечения. Калибр
должен перемещаться между электродами под небольшим усилием, в противном
случае требуется регулировка зазора. |
|
3. Зазор между электродами должен
соответствовать указанному в подразделе
2.1 или в информационной табличке с обратной стороны капота. Если
зазор не соответствует норме, то подогните электрод с помощью рычага
на корпусе набора калибров, при этом не повредите фарфоровый изолятор
вокруг центрального электрода. |
4. Если боковой электрод не совпадает
с центральным, то подогните рычагом на корпусе набора калибров до
совмещения обоих электродов по центру свечи. |
Предупреждение
зазора подгибать только боковой электрод.
|
|
Снятие
ПОРЯДОК ВЫПОЛНЕНИЯ |
|

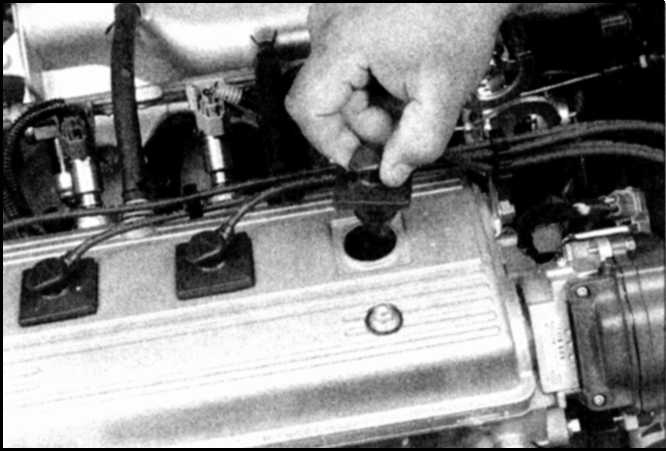

1. Для того, чтобы не перепутать
высоковольтные провода заменяйте каждую свечу в отдельности. Снимите
со свечи высоковольтный провод и наконечник, держась за наконечник,
но не за провод. Поверните наконечник на пол-оборота, одновременно
прилагая направленное вверх усилие, и достаньте провод. |
2. При наличии сжатого воздуха продуйте
места вокруг свечи, удалив грязь (можно воспользоваться и велосипедным
насосом). |
|

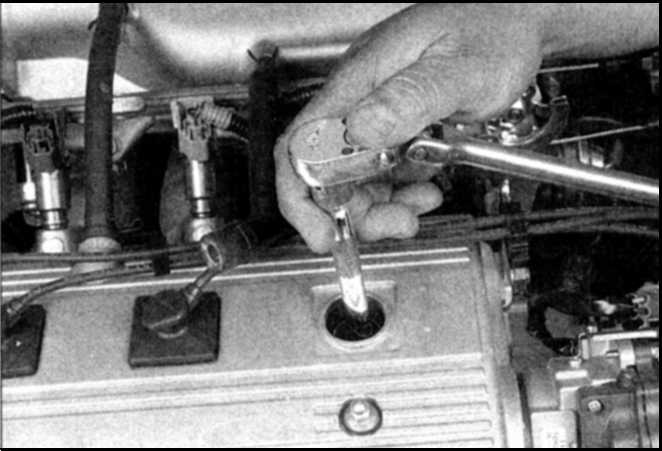

3. Выверните свечу. Отворачивайте
свечу специальным торцовым ключом с удлинителем. |
4. Независимо от того будет ли
свеча меняться, или заворачиваться старая, проверьте состояние свечи
по номограмме и определите общее состояние двигателя. |
|
Установка
ПОРЯДОК ВЫПОЛНЕНИЯ |
|

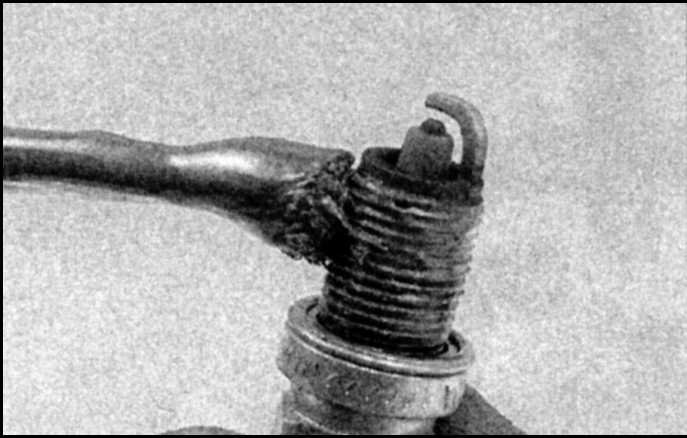

1. Перед заворачиванием свечи
на место рекомендуется смазать резьбу фиксирующим составом. Как правило
трудно бывает завернуть свечу без перекосов. |
|
2. Чтобы избежать перекоса оденьте
на свечу отрезок шланга с внутренним диаметром 3/8 дюйма (9,5 мм).
Манипулирование гибким шлангом облегчает правильную установку свечи
при заворачивании. Как только свеча начнет заворачиваться с перекосом
шланг начнет прокручиваться на изоляторе, вследствие чего предотвращается
повреждение резьбы. Затяните свечу с заданным моментом (см. подраздел
2.1). |
3. Установите наконечник, повернув
на пол-оборота и одновременно приложив направленное вниз усилие, до
упора в электрод свечи. |
4. Замените остальные свечи, повторив
описанную выше процедуру. |
|
