1.6.6. Обязательный комплект инструментов и запасное колесо

ОБЩИЕ СВЕДЕНИЯ

Для того чтобы быть готовым к неполадкам в дорожных условиях, необходимо ознакомиться с правилами обращения с домкратом и с каждым инструментом, а также знать их расположение.

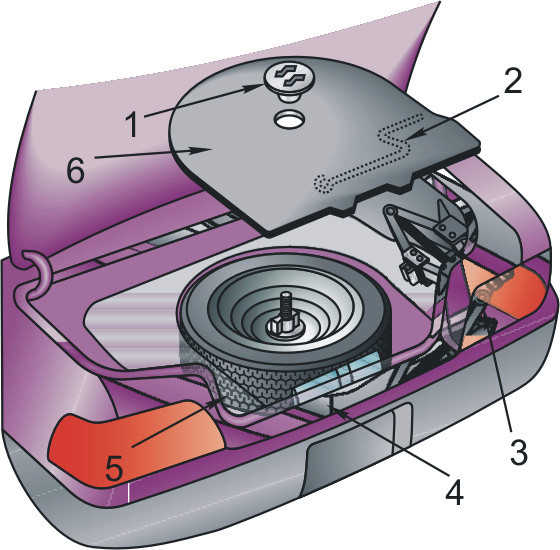

Седан

1.6.6 Обязательный комплект инструментов и запасное колесо Toyota Corolla

1. Гайка

2. Рукоятка домкрата

3. Домкрат

4. Сумка с инструментом

5. Запасное колесо

6. Крышка запасного колеса

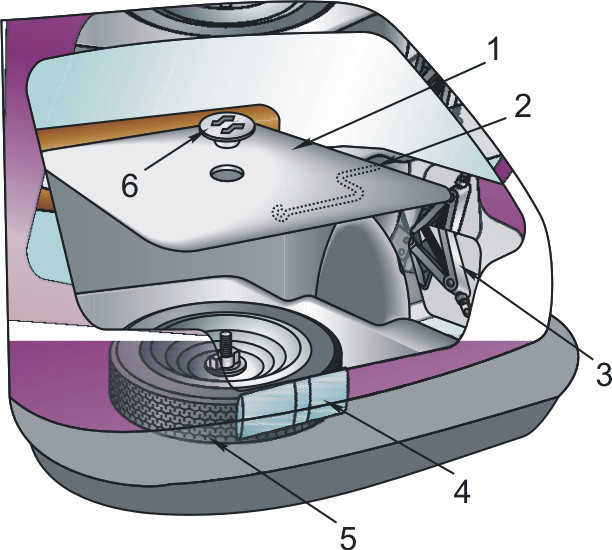

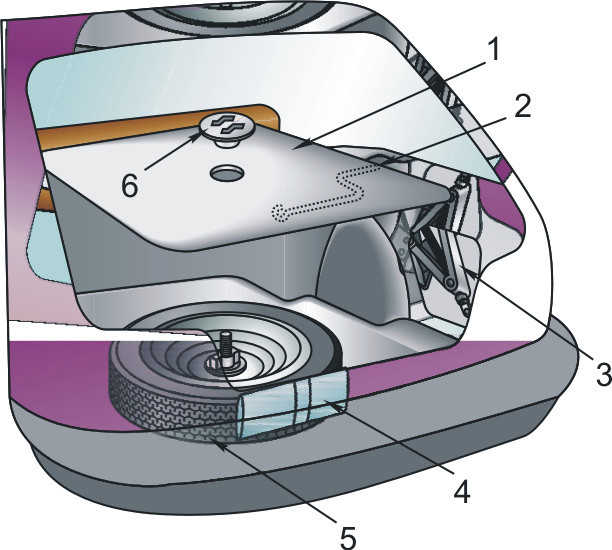

Хэтчбек

1.6.6 Обязательный комплект инструментов и запасное колесо Toyota Corolla
1. Крышка запасного колеса

2. Рукоятка домкрата

3. Домкрат

4. Сумка с инструментом

5. Запасное колесо

6. Гайка

Универсал (тип А)

1.6.6 Обязательный комплект инструментов и запасное колесо Toyota Corolla
1. Домкрат

2. Сумка с инструментом

3. Рукоятка домкрата

4. Запасное колесо

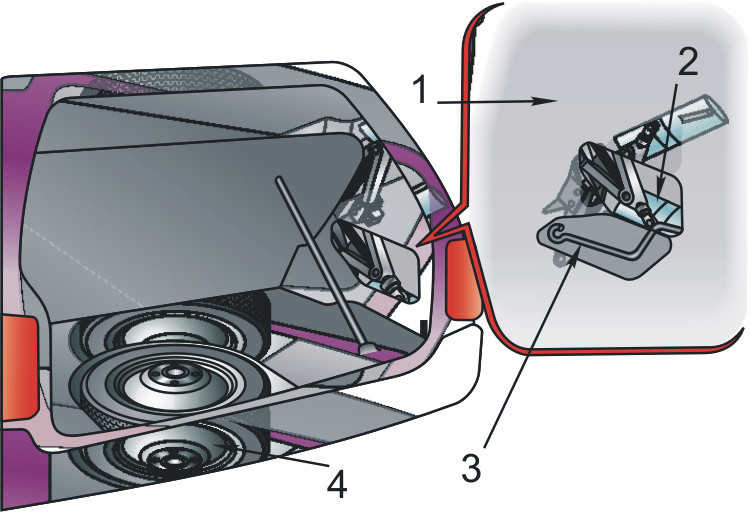

Универсал (тип В)

1.6.6 Обязательный комплект инструментов и запасное колесо Toyota Corolla
1. Запасное колесо

2. Сумка с инструментом

3. Рукоятка домкрата

4. Домкрат

1.6.6 Обязательный комплект инструментов и запасное колесо Toyota Corolla

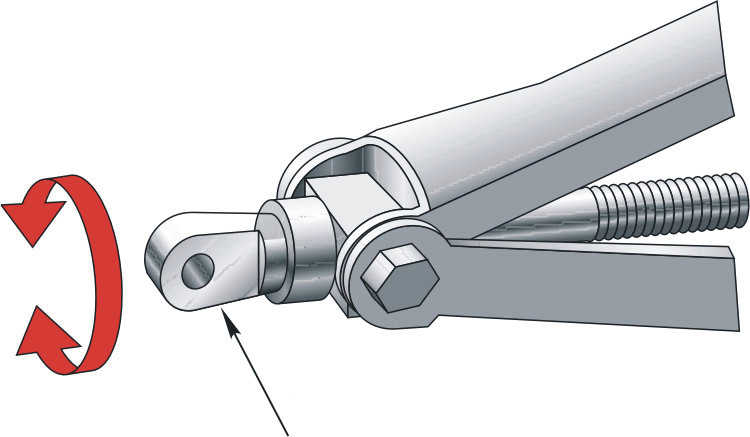

Чтобы достать домкрат, поверните серьгу стяжной шпильки (указана стрелкой) в направлении CONTRACT (свести), чтобы уложить и закрепить домкрат, поверните серьгу в направлении EXPAND (развести).

Cнятие запасного колеса

1.6.6 Обязательный комплект инструментов и запасное колесо Toyota Corolla

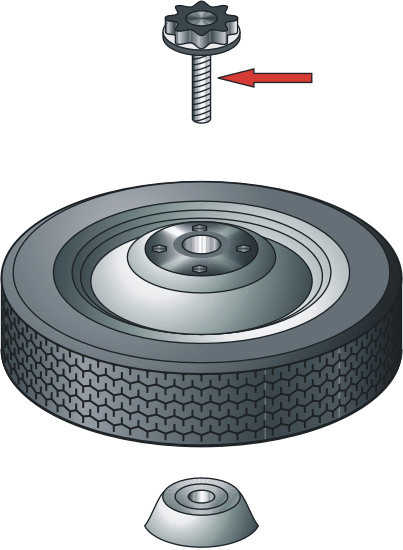

Модели универсал.

Стрелкой указан болт.

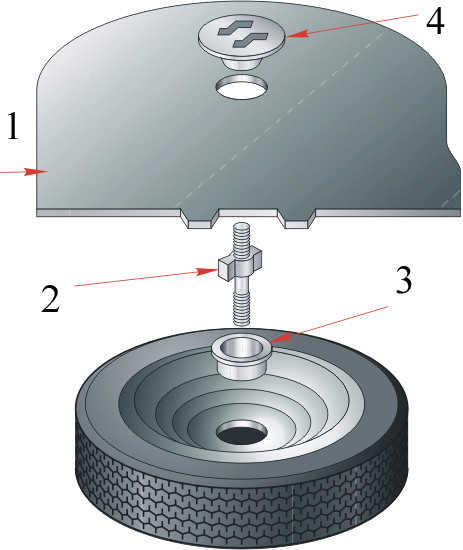

1.6.6 Обязательный комплект инструментов и запасное колесо Toyota Corolla Все остальные модели.

1. Крышка

2. Болт

3. Дистанционная втулка

4. Гайка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отверните и снимите гайку.
2. Снимите крышку .
3. Отверните и достаньте стяжной болт и дистанционную втулку .
4. Достаньте запасное колесо.
5. На моделях универсал, чтобы достать колесо, снимите крышку и отверните болт.
6. При укладке запасного колеса наружная часть диска должна быть обращена вверх.
7. Закрепите колесо в обратном порядке.
