Тойота Камри (96+ года). Замена ламп



Тойота Камри (96+ года). Замена ламп

12.1.21. Замена ламп

ЛАМПЫ БОКОВЫХ УКАЗАТЕЛЕЙ ПОВОРОТА/ ГАБАРИТНОГО ФОНАРЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

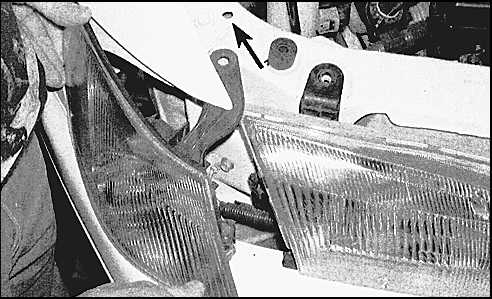

12.1.21 Замена ламп Toyota Camry 1. Отверните винт (или удалите защелку) верхнего крепления (стрелка), подайте корпус фонаря наружу, повернув его на оси, поверните держатель лампы против часовой стрелки и достаньте лампу из корпуса.
2. Лампа устанавливается в обратном порядке.

ЛАМПЫ ЗАДНИХ УКАЗАТЕЛЕЙ ПОВОРОТА/ ЗАДНИХ ФОНАРЕЙ / СИГНАЛА ТОРМОЖЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ
12.1.21 Замена ламп Toyota Camry 1. На моделях Avalon отверните 2 винта, подайте корпус вбок и снимите оптический элемент.
12.1.21 Замена ламп Toyota Camry
12.1.21 Замена ламп Toyota Camry

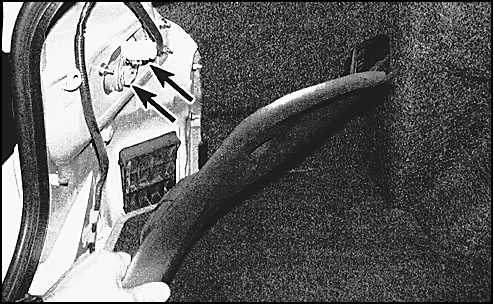

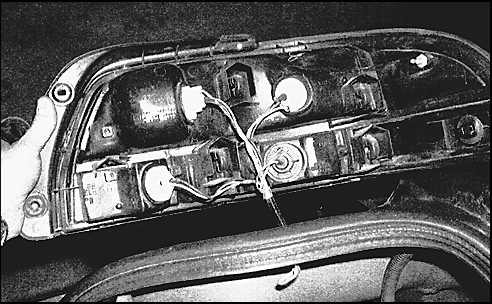

2. На моделях Camry и Solara для доступа к 3 лампам, которые находятся внутри кузова, откиньте коврик багажника (на рисунке справа – расположение ламп на моделях Avalon).
3. Поверните держатель против часовой стрелки и снимите.

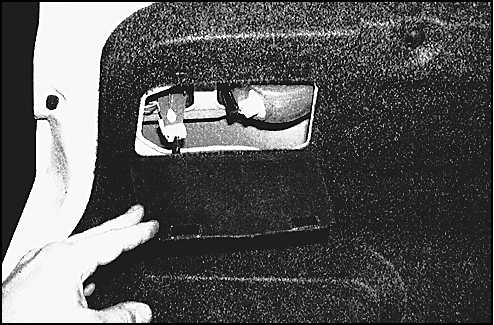

12.1.21 Замена ламп Toyota Camry 4. Для доступа к лампам, расположенным внутри крышки багажника, надо открыть крышки на липучих застежках.
5. Установка выполняется в обратном порядке.

ЛАМПЫ ПОДСВЕТКИ НОМЕРНОГО ЗНАКА

ПОРЯДОК ВЫПОЛНЕНИЯ

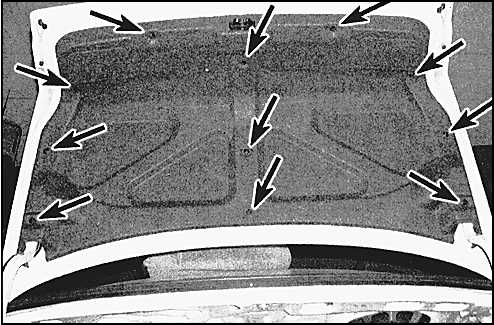

12.1.21 Замена ламп Toyota Camry 1. Снимите облицовку крышки багажника (стрелками показаны защелки крепления).

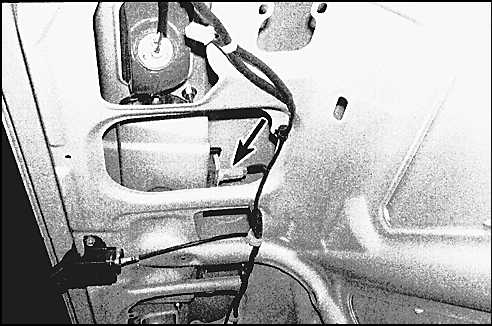

12.1.21 Замена ламп Toyota Camry 2. Выверните патроны ламп (стрелка) и замените лампы.
3. Лампа устанавливается в обратном порядке.

ЛАМПЫ ВЕРХНЕГО СИГНАЛА ТОРМОЖЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ

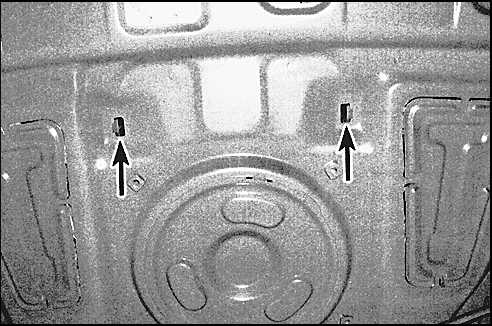

12.1.21 Замена ламп Toyota Camry 1. Плафон лампы крепится к вещевому лотку защелками снизу, со стороны багажника. На части моделей Solara на крышке багажника устанавливаются спойлеры с сигналами торможения.

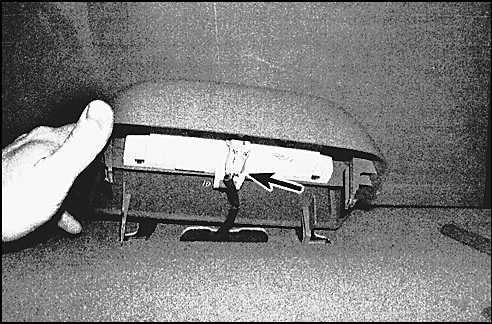

12.1.21 Замена ламп Toyota Camry 2. Для замены ламп надо отвернуть 2 винта крепления оптического элемента и достать панель с лампами.
3. Поверните держатель лампы против часовой стрелки и достаньте. Потяните лампу и достаньте из держателя.
4. Установка выполняется в обратном порядке.

ЛАМПЫ НА ЩИТКЕ ПРИБОРОВ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите щиток приборов. Лампы достаются с тыльной стороны щитка.

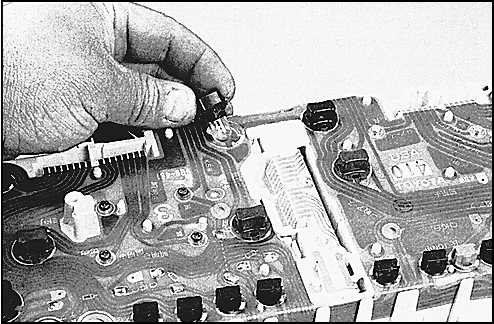

12.1.21 Замена ламп Toyota Camry 2. Чтобы извлечь поверните лампу против часовой стрелки.
3. Установка выполняется в обратном порядке.

ЛАМПЫ ВНУТРЕННЕГО ОСВЕЩЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите плафон внутреннего освещения и подденьте лампу за край (лампы вставлены в пружинные держатели).
