12.1.11. Указатели уровня топлива и температуры масла

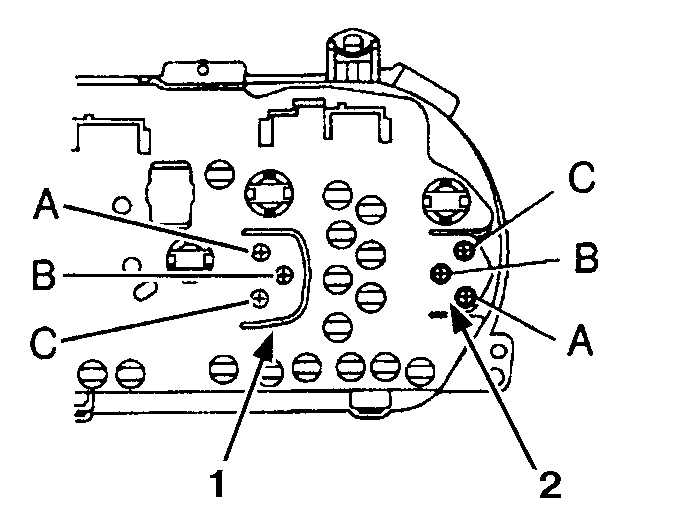

Схема сопротивлений между выводами указателей уровня топлива и температуры
масла
|
|
1. Указатель уровня топлива
2. Указатель температуры |
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Переведите ключ зажигания в положение ON. |
| 2. Если стрелки указателей остаются неподвижными,
то проверьте предохранитель. Если предохранитель исправен, то найдите
датчик соответствующего указателя и соедините провод датчика с массой.
Если стрелка переместится в нужную область шкалы указателя, то замените
датчик. В противном случае соедините с массой вывод на обратной стороне
указателя, который соединен с датчиком (при этом руководствуйтесь
схемой). Если стрелка переместилась, то неисправна проводка от указателя
на датчик. В противном случае проверьте напряжение на втором выводе
указателя. Если напряжение присутствует, то указатель замените. |
Предупреждение
между выводами А и В на исправном указателе уровня топлива должно
быть 126 Ом, между А и С – 280 Ом и между В и С – 154 Ом. На исправном
указателе температуры эти сопротивления должны быть 175 Ом (А –
В), 54 Ом (А – С) и 229 Ом (В – С).
|
| 3. Для проверки самих указателей снимите щиток
приборов и проверьте сопротивление указателей. |
|
