9.2.5. Рулевой механизм

ОБЩИЕ СВЕДЕНИЯ

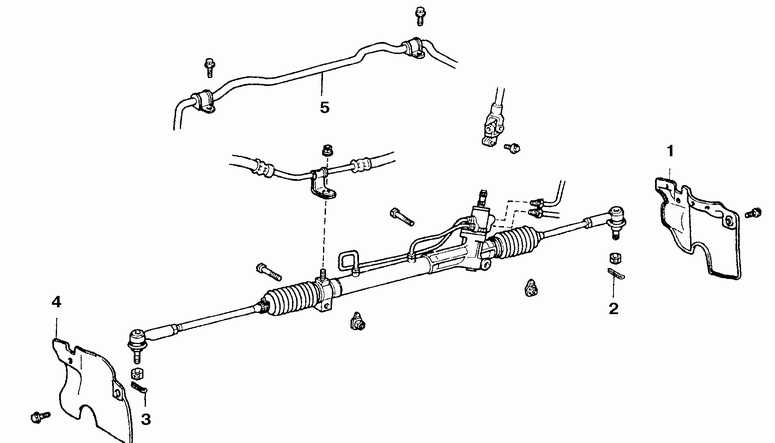

Рулевой механизм и детали его монтажа

1. Защитная панель левого крыла
2, 3. Шплинт

4. Защитная панель правого крыла
5. Штанга стабилизатора

Снятие

Предупреждение механизма примите меры к тому, чтобы исключить поворот рулевого вала, в противном случае можно повредить спиральный провод подушки безопасности. Для этого ключ зажигания переведите в положение "Стоянка", либо обмотайте руль ремнем безопасности и вставьте пряжку руля в замок.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите колеса в положение езды по прямой. Поднимите переднюю часть автомобиля и установите на подставки. Включите стояночный тормоз и снимите оба передних колеса. Снимите защитные панели картера двигателя (если предусмотрены).

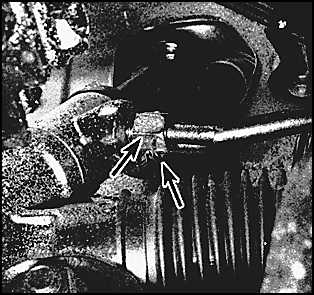

	2. Отверните штуцера напорной и обратной трубок гидроусилителя. Заглушите трубки. Снимите с рулевого механизма кронштейн.

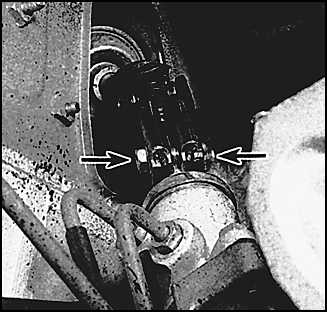

	3. Обозначьте взаимную ориентацию нижнего карданного шарнира рулевого вала и вала рулевого механизма. Отверните стяжной болт и гайку хомута (стрелки).
4. Отсоедините рулевые тяги.
5. Отверните болты крепления хомутов втулок стабилизатора (для доступа к болтам рулевого механизма).
6. Отверните гайки крепления рулевого механизма, приподнимите штангу стабилизатора и выбейте болты крепления рулевого механизма.
7. Отделите промежуточный вал от вала рулевого механизма и достаньте рулевой механизм с правой стороны автомобиля.
8. Проверьте состояние резиновых втулок, через которые крепится рулевой механизм. При необходимости втулки замените.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите рулевой механизм и присоедините карданный шарнир, совместив метки, нанесенные при разборке.

2. Заверните и затяните болты и гайки крепления рулевого механизма с заданным моментом.

3. Присоедините рулевые тяги.

4. Затяните стяжной болт хомута карданного шарнира.

5. Присоедините трубки гидроусилителя и затяните штуцера.

6. Установите штангу стабилизатора.

7. Опустите автомобиль и удалите воздух из контура гидроусилителя руля.
