6. Топливная система
6.1. Введение
| ОБЩИЕ СВЕДЕНИЯ |

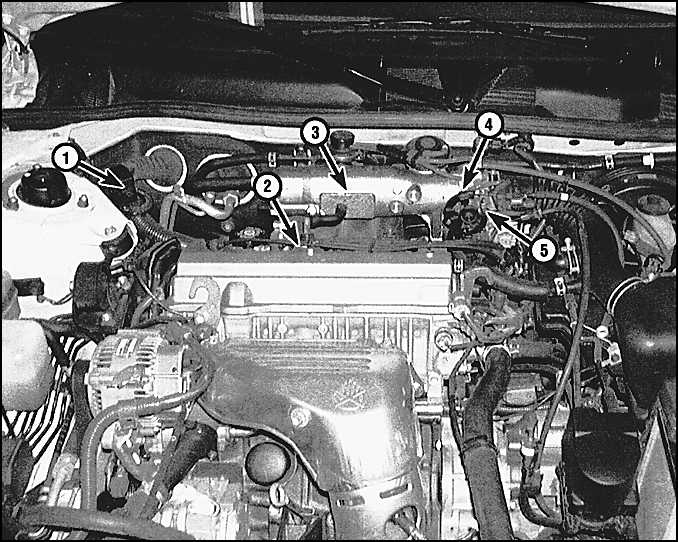

Элементы системы впрыска топлива – 4-цилиндровые двигатели
 |
|
1. Разъем провода системы управления
2. Топливная магистраль 3. Впускной коллектор |
4. Дроссель 5. Клапан контроля холотого хода |

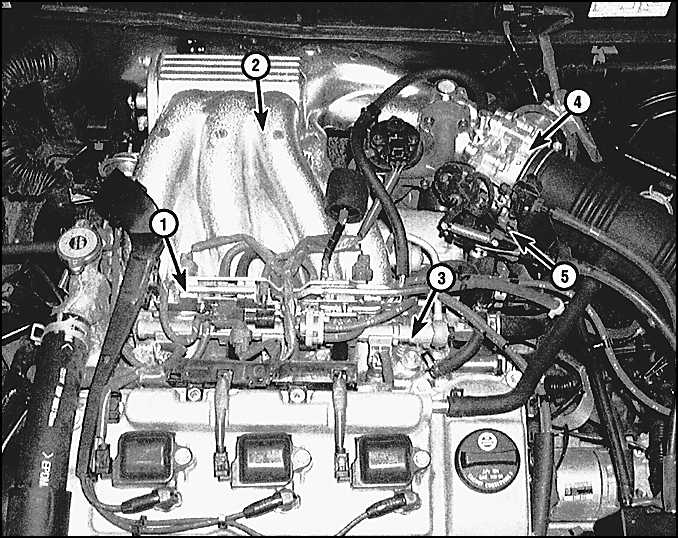

Элементы системы впрыска топлива – 6-цилиндровые двигатели
 |
|
1. Инжектор
2. Верхняя секция впускного коллектора 3. Топливная магистраль |
4. Дроссель 5. Клапан контроля холостого хода |
Топливная система состоит из топливного бака, электрического топливного насоса (расположенного в топливном баке), регулятора давления топлива, реле топливного насоса, топливной магистрали и топливных инжекторов, воздушного фильтра и дроссельной заслонки. Все модели оснащены электронной импульсной системой впрыска топлива.
Выпускная система состоит из выпускного коллектора (один коллектор в 4-цилиндровых моделях, два коллектора в 6-цилиндровых моделях), каталитического конвертера, глушителя и впускной трубки.
