Тойота Камри (96+ года). Измерение величины свободного хода балансировочного устройства

Балансировочное устройство двигателя

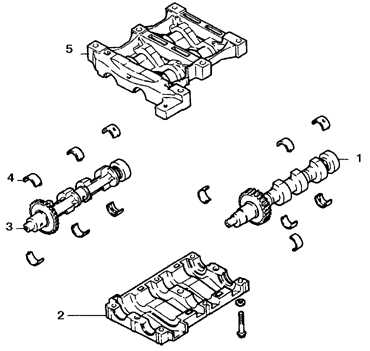

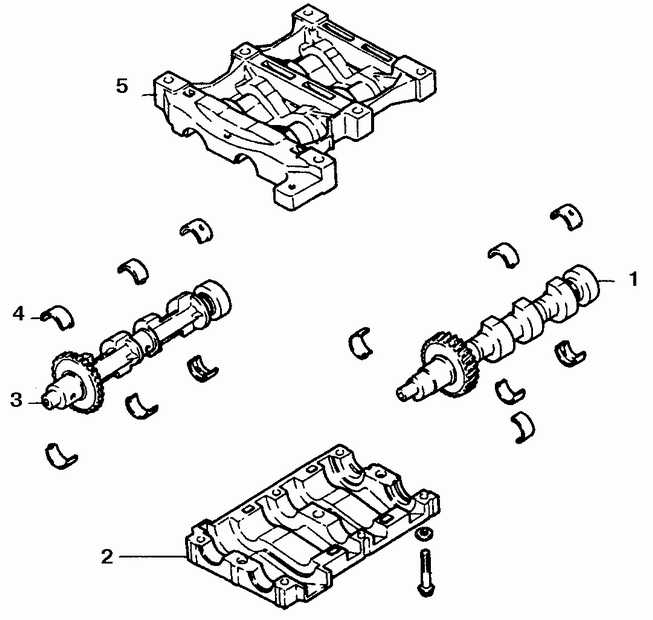

Балансировочное устройство состоит из двух валов заключенных в алюминиевый кожух. Валы соединены друг с другом посредством зубчатой передачи, один из них соединен посредством зубчатой передачи с коленчатым валом.

ПОРЯДОК ВЫПОЛНЕНИЯ

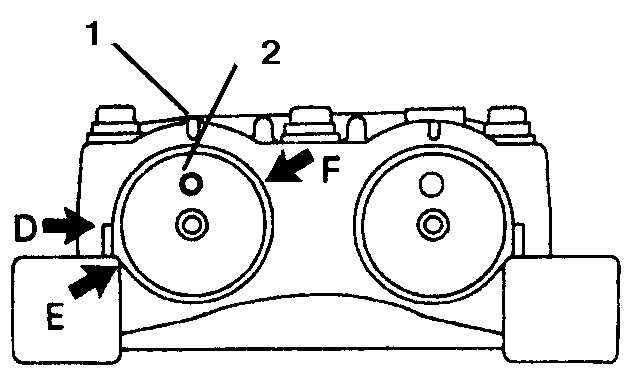

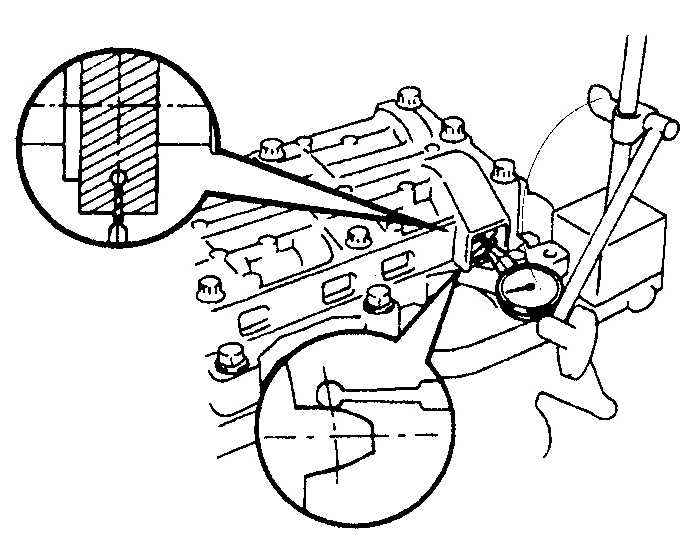

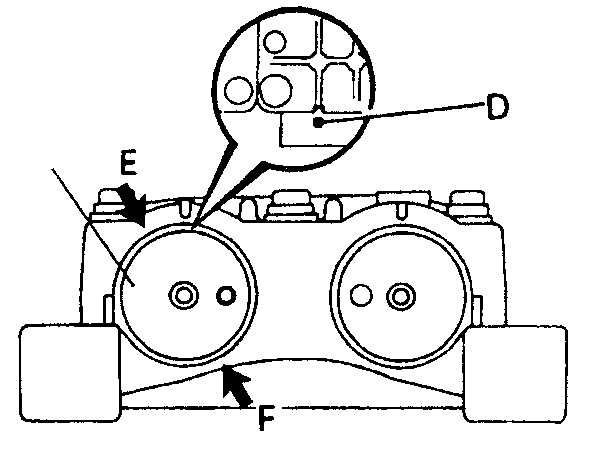

1. Совместите углубления в валах с прорезями на кожухе валов (2), затем поверните вал N2 (1) так, чтобы совместить метку D с прорезью в кожухе. 2. Застопорите вал N2, установите измерительный прибор и измерьте свободный ход шестерни первого вала. Сравните полученные показания с техническими характеристиками. 3. Поверните вал N2 и совместите метку Е с прорезью в кожухе, повторите измерения. 4. Поверните вал N2 и совместите метку F с прорезью в кожухе, снова проведите измерения. 5. При необходимости обратитесь к специалисту.
