3.3.6. Снятие и установка двигателя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Стравите давление в топливной системе.
2. Отсоедините провод минусовой клеммы аккумулятора.
3. Снимите аккумулятор и кронштейн аккумулятора.
4. Снимите капот двигателя.
5. Снимите воздушный фильтр.
6. Поднимите и закрепите автомобиль. Слейте охлаждающую жидкость и моторное масло. Снимите приводные ремни.

3.3.6 Снятие и установка двигателя Toyota Camry

7. Пометьте оба конца и отсоедините вакуумные шланги, шланги охлаждающей жидкости и выпускных газов. Отсоедините провода и топливные трубки. Для того чтобы пометить провода используйте изоляционную ленту.
8. Снимите расширительный бачок системы охлаждения и бачок стеклоомывателей.
9. Снимите вентиляторы радиатора, кожух вентиляторов и радиатор.
10. Отсоедините шланги обогревателя.
11. Отсоедините топливные трубки, соединяющие двигатель с кузовом.
12. Отсоедините от двигателя тросик дроссельной заслонки, тросик дроссельного клапана коробки передач и тросик датчика спидометра.
13. Отсоедините держатели жгута проводов двигателя.

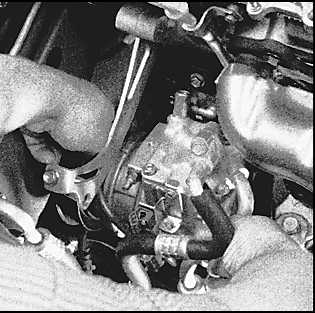

14. Выкрутите монтажные болты насоса системы усиления руля. По возможности сдвиньте насос в сторону не отсоединяя от него шлангов. При необходимости снимите насос.

3.3.6 Снятие и установка двигателя Toyota Camry

15. Снимите компрессор воздушного кондиционера и сдвиньте его в сторону. Не отсоединяйте шланги от компрессора.
16. Отсоедините выпускную трубу(ы) от коллектора(ов).

3.3.6 Снятие и установка двигателя Toyota Camry

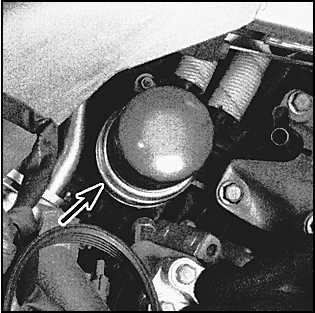

17. В четырехцилиндровых двигателях снимите масляный фильтр , отсоедините шланги от масляного радиатора и снимите масляный радиатор (стрелка).
18. Закрепите цепь на крюках предназначенных для поднятия двигателя и соедините цепь с подъемником.

3.3.6 Снятие и установка двигателя Toyota Camry

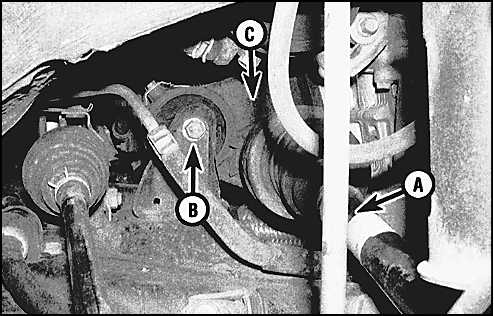

19. Снимите ведущую ось (А) со стороны пассажирского сидения, выкрутите сквозной болт опоры двигателя (В) и снимите задний кронштейн двигателя (С).

3.3.6 Снятие и установка двигателя Toyota Camry

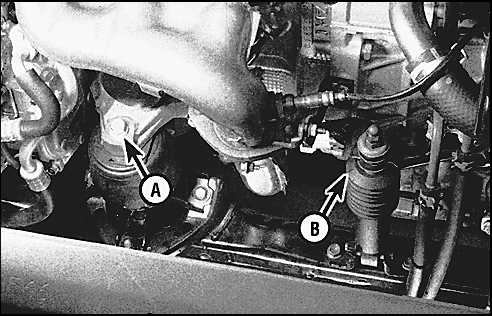

20. Выкрутите болт, крепящий переднюю опору двигателя к кузову (А), если Вы снимаете двигатель вместе с коробкой передач, снимите амортизатор двигателя (В).
21. В моделях с автоматической коробкой передач снимите пылезащитный экран гидротрансформатора, снимите фиксаторы гидротрансформатора и слегка вдавите гидротрансформатор в кожух коробки передач.
22. Если Вы снимаете только двигатель, выкрутите болты и отсоедините коробку передач.
23. Проверьте чтобы ничто не мешало снятию двигателя.
24. Установите домкрат под коробку передач. Выкрутите болты из опор двигателя.

3.3.6 Снятие и установка двигателя Toyota Camry

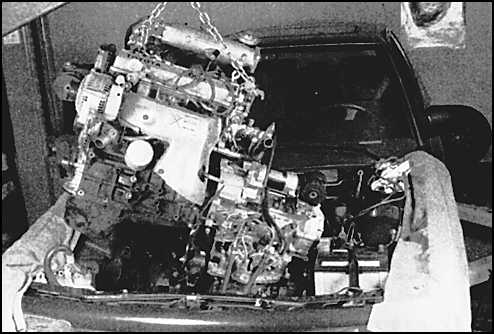

25. Медленно поднимите двигатель на подъемнике (на рисунке показан 4-цилиндровый двигатель вместе с коробкой передач).
26. Опустите двигатель на специально оборудованную стойку или на пол мастерской.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. В двигателях с механической коробкой передач, осмотрите элементы сцепления и смажьте нажимной подшипник.
2. В двигателях с автоматической коробкой передач, осмотрите прокладку и втулку гидротрансформатора и смажьте его переднюю часть.
3. Установите двигатель в обратном порядке снятия.
