Toyota Rav4. Замок капота и его трос





    ПРЕДУПРЕЖДЕНИЕ !
Автомобили оборудованы системами безопасности (SRS), включающими подушки безопасности и натяжители ремней безопасности. Перед проведением работ около датчиков удара, панели приборов и рулевой колонки отсоедините сначала отрицательную, а затем положительную клеммы от аккумуляторной батареи и подождите 2 мин. Это исключит несанкционированное раскрытие подушек безопасности и срабатывание натяжителей ремней безопасности, которые могут нанести телесные повреждения.

Снятие замка капота производите следующим образом:

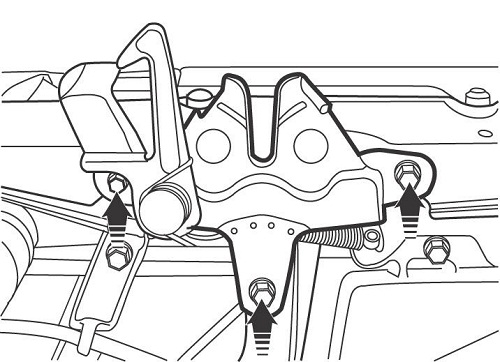

Рисунок - 14.2. Расположение болтов крепления замка капота

Маркером отметьте положение болтов крепления замка капота (смотрите рисунок - 14.2 ). Выверните болты и снимите замок с передней поперечной панели.

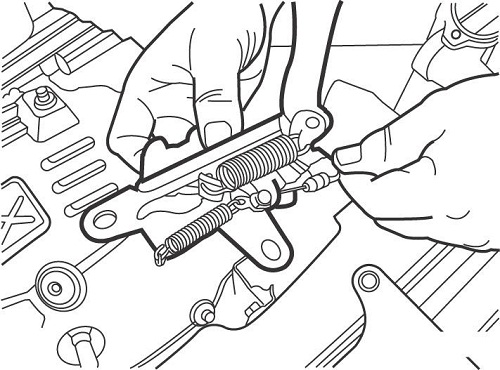

Рисунок - 14.3. Отсоединение оболочки троса от корпуса замка капота

Отсоедините оболочку троса от корпуса замка капота и трос от защелки замка ( смотрите рисунок - 14.3 )
Установку производите в последовательности, обратной снятию, с учетом следующего: отрегулируйте положение замка таким образом, чтобы зазоры между передней частью капота и крыльями были одинаковыми, а резиновые упоры при закрытии капота слегка сжимались.
Снятие троса открытия замка капота производите следущим образом:
В салоне автомобиля снимите панель обивки, расположенную под панелью приборов со стороны водителя.

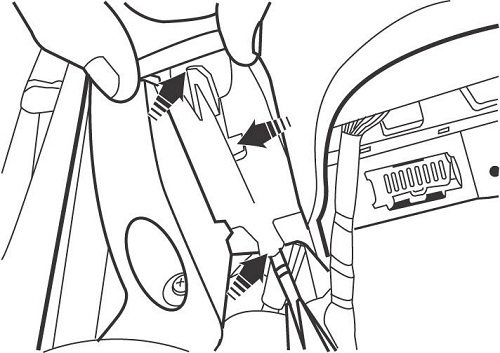

Рисунок - 14.4. Отсоединение троса от ручки открытия капота: А — место крепления оболочки троса; В — место крепления троса к отжимному рычагу; С — фиксатор

Поднимите ручку открытия капота вверх и отсоедините оболочку троса от кронштейна ручки, затем отсоедините трос от отжимного рычага ( смотрите рисунок - 14.4 )
Если отжимного рычаг с ручкой будут заменяться, потяните ручку наружу и нажмите вниз для снятия с фиксатора и отсоединения ее от панели приборов.
Привяжите к тросу тонкий длинный шнур. В дальнейшем шнур потребуется для втягивания на место троса открытия капота.
В моторном отсеке отсоедините трос и оболочку троса от замка капота. Освободите трос из зажимов на передней поперечной балке и вдоль крыла.
Вытяните трос в Отсек двигателя, до появления шнура, затем отвяжите шнур от старого троса и закрепите его на новом тросе.
За шнур протяните новый трос через перегородку моторного отсека, пока он не достигнет ручки открытия капота, затем отвяжите шнур.
В салоне автомобиля подсоедините трос к отжимному рычагу, а оболочку троса закрепите на кронштейне ручки.
Если при установке троса сместилось с перегородки моторного отсека уплотняющее кольцо, пальцами руки установите его на место.
Дальнейшую установку производите в последовательности, обратной снятию.
