Toyota Rav4. Выключатель фонарей заднего хода



Проверка

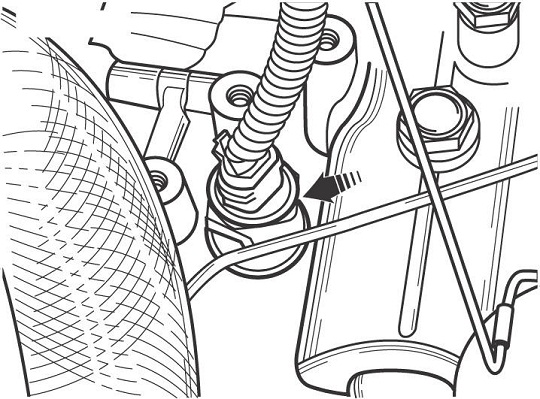

Рисунок - 9.2. Расположение выключателя фонарей заднего хода наверху картера коробки передач

Выключатель фонарей заднего хода расположен наверху картера коробки передач ( смотрите рисунок - 9.2 )
Включите зажигание и включите передачу заднего хода, при этом выключатель должен включить фонари заднего хода.
Если фонари заднего хода не загорелись, Проверяйте исправность предохранителя в электрической цепи фонарей заднего хода.
Если предохранитель исправен, то отсоедините электрический разъем от выключателя и омметром Проверяйте состояние его контактов, которые при включенной передаче заднего хода должны быть замкнуты (сопротивление равно 0). Установите рычаг переключения передач в нейтральное положение, при этом контакты выключателя должны разомкнуться и омметр должен показать бесконечно большое сопротивление (отсутствие проводимости). В случае неисправности замените выключатель.
Если выключатель исправен, Проверяйте состояние электрической цепи между предохранителем и выключателем. Если электрическая цепь исправна, возможно, перегорели лампы в фонарях заднего хода.
Если лампы в фонарях заднего хода исправны, Проверяйте провод, соединяющий выключатель с лампами.
Замена
Отсоедините электрический разъем от выключателя фонарей заднего хода.
Выверните выключатель из картера коробки передач.
Перед установкой Проверяйте новый выключатель. Подключите к контактам выключателя омметр и убедитесь, что при нажатом плунжере выключателя контакты замкнуты, а при отпущенном — разомкнуты.
Вверните выключатель в картер коробки передач и затяните его требуемым моментом.
Подсоедините к выключателю электрический разъем.
Проверяйте работу фонарей заднего хода.
