Toyota Rav4. Замена датчика положения распределительного вала (CMP) на моделях с 1998 года

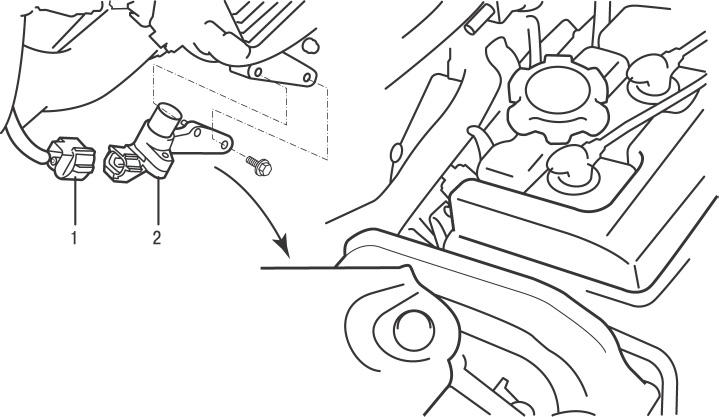

Рисунок - 7.14. Датчик положения распределительного вала (CMP) на моделях до 2001 года: 1 – электрический разъем; 2 – датчик положения распределительного вала (CMP)

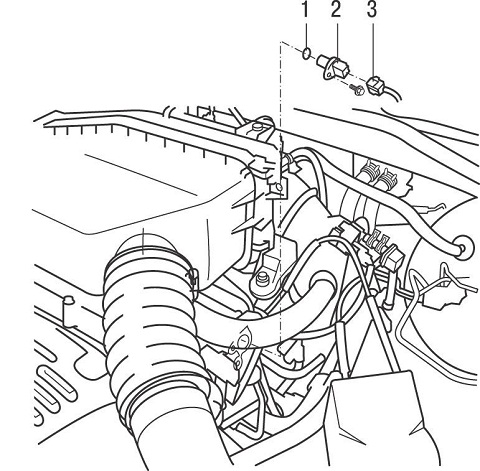

Рисунок - 7.15. Датчик положения распределительного вала (CMP) на моделях с 2001 года:1 – уплотнительное кольцо; 2 – датчик положения распределительного вала (CMP); 3 – электрический разъем

Датчик положения распределительного вала (CMP) определяет положение поршня в первом цилиндре и подает сигналы для последовательного впрыска топлива в цилиндры двигателя. Датчик установлен на головке блока цилиндров около шкива распределительного вала ( смотрите рисунок - 7.14 , 7.15)
Замену датчика положения распределительного вала (CMP) на моделях с 1998 года проводите следующим образом:
– выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
– снимите корпус воздушного фильтра ;
– отсоедините электрический разъем, выверните винты и снимите датчик.
Установку проводите в последовательности, обратной снятию.
