Toyota Rav4. Корпус воздушного фильтра

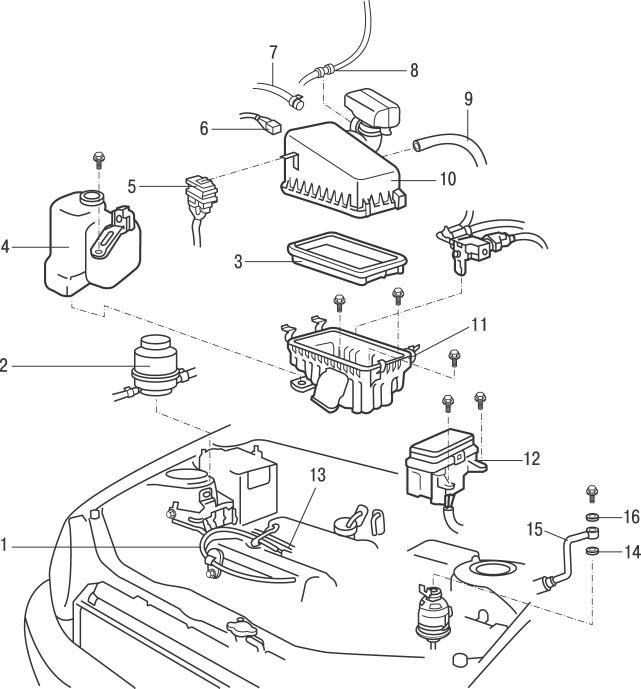

Рисунок - 5.19. Воздушный фильтр на моделях до 2001 года : 1 – трос акселератора; 2 – бачок гидравлической системы усилителя рулевого управления; 3 – фильтрующий элемент воздушного фильтра; 4 – расширительный бачок; 5 – реле контроля скольжения; 6 – электрический разъем датчика температуры поступающего в двигатель воздуха; 7 – шланг принудительной вентиляции картера (PCV); 8 – высоковольтные провода; 9 – воздушный шланг; 10 – крышка воздушного фильтра; 11 – корпус воздушного фильтра; 12 – блок реле №2; 13 – трос управления дроссельной заслонкой; 14 – прокладка; 15 – трубка подачи топлива; 16 – прокладка
