Toyota Rav4. Вентилятор радиатора

ПРЕДУПРЕЖДЕНИЕ !
Во время работы двигателя не подносите руки слишком близко к вентилятору и не стойте в плоскости вращения вентилятора

Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Отсоедините электрический разъем от двигателя вентилятора радиатора.
кожух вентилятора конденсатора системы кондиционирования воздуха крепится к радиатору одним болтом сверху и двумя в основании. Кожух основного вентилятора радиатора крепится двумя болтами сверху и двумя болтами в основании.
На автомобилях выпуска с 2001 года кожух вентилятора конденсатора системы кондиционирования воздуха крепится к радиатору двумя болтами сверху и двумя в основании. Кожух основного вентилятора радиатора крепится двумя болтами сверху и двумя фиксаторами в основании.
Затяните Ручной (стояночный) тормоз и заблокируйте задние колеса упорами.
Поднимите переднюю часть автомобиля и установите на опоры. Снимите грязезащитный щиток моторного отсека.
снизу автомобиля выверните нижние болты крепления кожуха вентилятора.

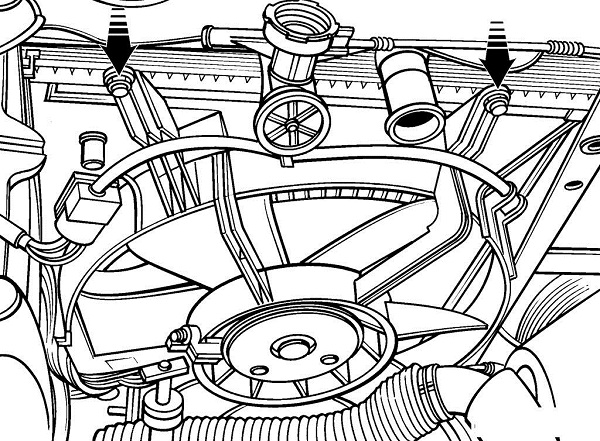

Рисунок - 4.6. Расположение верхних болтов крепления кожуха вентилятора радиатора

Сверху из моторного отсека выверните верхние болты крепления кожуха вентилятора и снимите его ( смотрите рисунок - 4.6 ). На автомобилях выпуска с 2001 года освободите кожух вентилятора из фиксаторов в основании, потянув его вверх.

Рисунок - 4.7. Выворачивание винта крепления вентилятора к валу двигателя

Удерживая лопасти вентилятора от проворачивания, выверните винт крепления вентилятора к валу двигателя и снимите его ( смотрите рисунок - 4.7 ). Вентилятор конденсатора крепится к валу двигателя тремя винтами.

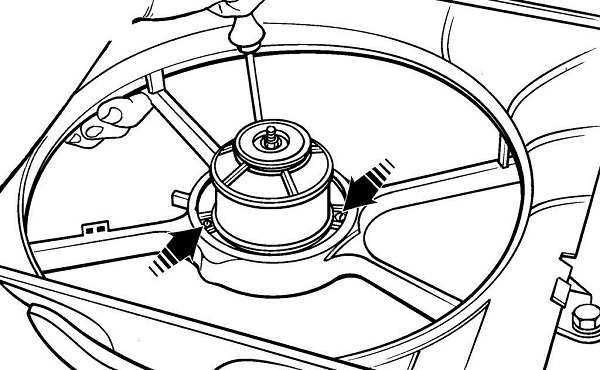

Рисунок - 4.8. Расположение винтов крепления двигателя к кожуху вентилятора

Выверните винты крепления двигателя к кожуху вентилятора и снимите двигатель ( смотрите рисунок - 4.8 )
Установку производите в последовательности, обратной снятию.
