Тойота РАВ4. Двигатель 1AZ-FE. Впускной коллектор

Снятие
Снятие впускного коллектора проводите на холодном двигателе в следующем порядке:
– сбросьте давление в топливной системе;
– выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи;
– снимите патрубок воздухозаборника и резонатор;
– снимите капот и кожух вентиляционной камеры, расположенные в основании ветрового стёкла;
– снимите топливную распределительную магистраль в сборе с форсунками;
– снимите тягу дросселя и дроссельный узел с впускного коллектора;
– промаркируйте и отсоедините клапан вентиляции картера (PCV), жгуты проводов и вакуумные шланги от задней части впускного коллектора;
– поднимите автомобиль на подъемнике. Из-под автомобиля выверните нижние болты крепления впускного коллектора

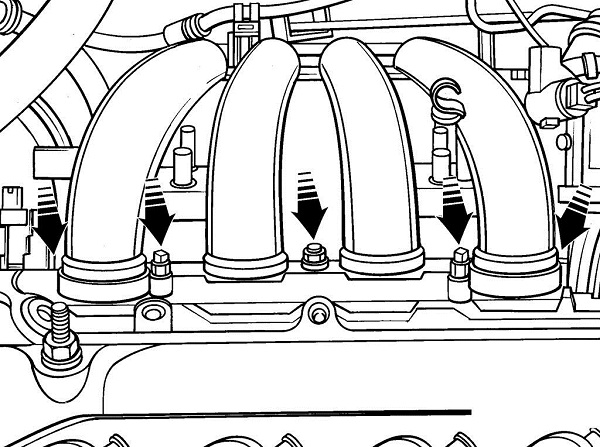

Рисунок - 3.76. Расположение верхних гаек и болтов крепления впускного коллектора

– сверху выверните верхние гайки и болты крепления ( смотрите рисунок - 3.76 ) и снимите впускной коллектор.
Установка
Установку производите в следующем порядке:
– скребком удалите остатки старой прокладки и герметика с привалочных поверхностей впускного коллектора и головки блока цилиндров, затем очистите поверхности растворителем;
– установите новую прокладку в паз впускного коллектора. Установите коллектор с прокладкой на направляющие втулки головки блока цилиндров и закрепите болтами и гайками. Затягивание болтов и гаек проводите в несколько проходов, начиная с центра и далее по спирали, для того чтобы не деформировать впускной коллектор.
Дальнейшая установка проводится в последовательности, обратной снятию, с учетом следующего.
Проверяйте уровень охлаждающей жидкости и при необходимости доведите его до нормы.
Проверяйте все подсоединения дроссельного узла и плавность перемещения дроссельной заслонки.
Пустите двигатель и Проверяйте на отсутствие утечек охлаждающей жидкости.
Проведите дорожные испытания автомобиля и Проверяйте работу всех систем, включая систему круиз-контроля.
