Toyota Rav4 - Переключатель поворотников и фар

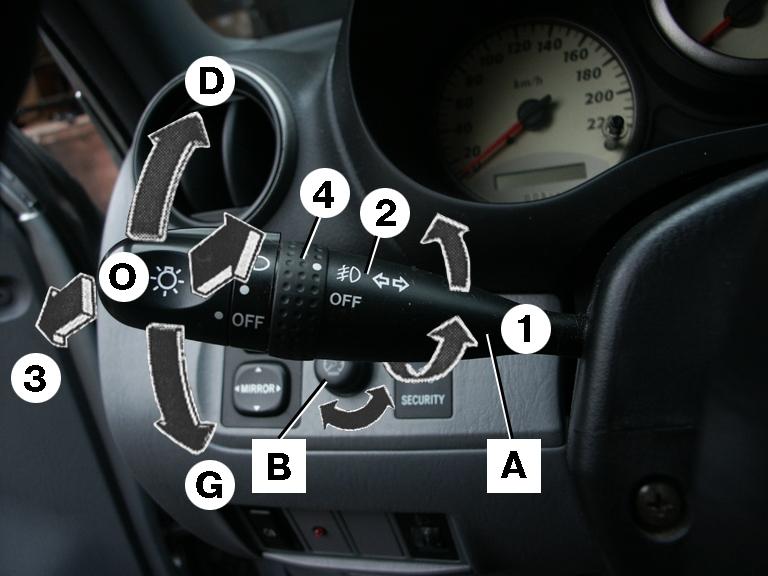

Рисунок - 1.9. Переключатель фар и поворотников (А) и реостат (В) подсветки панели приборов: 0 – освещение выключено; 1 – включен габаритный свет; 2 – включен дальний или ближний свет; 3 – дальний свет фар; 4 – переключение света фар; D — правый указатель поворота; G – левый указатель поворота

Переключатель фар и поворотников имеет следующие положения ( смотрите рисунок - 1.9 ):
0 – освещение выключено;
1 – включен габаритный свет;
2 – включен дальний или ближний свет;
3 – дальний свет фар;
4 – переключение света фар;
D — правый указатель поворота;
G — левый указатель поворота.
При выключении зажигания с включенным дальним светом фар, несколько секунд звучит предупредительный Сигнал.
Для включения указателя правого поворота переведите переключатель вверх, для включения левого поворота переведите переключатель вниз.
При включенном указателе поворота мигает контрольная лампа в комбинации приборов.
После прохождения поворота указатель поворота автоматически выключается.
Подача сигнала поворота перед сменой полосы движения. Переключатель следует нажать вверх или вниз до момента возрастания противодавления и задержать в этом положении — контрольная лампа должна мигать одновременно с указателем поворота.
Световой сигнал. Подрулевой переключатель переместите к рулевому колесу, при этом на панели приборов загорится лампа дальнего света.
Переключение на дальний или ближний свет фар. Переключение при включенном ближнем или дальнем свете осуществляется перемещением переключателя вперед. При переключении на дальний свет загорается контрольная лампа дальнего света.
Стояночный свет. Лампы стояночного света горят только при выключенном зажигании.
Для включения парковочных огней справа переместите переключатель вверх.
Для включения парковочных огней слева переместите переключатель вниз.
После вынимания ключа из замка зажигания при открытой двери водителя звучит зуммер.
Реостат подсветки приборов при включенном освещении, поворотом ручки, позволяет регулировать интенсивность подсветки комбинации и панели приборов.
