Установите подрулевой переключатель в положение автоматического отключения работы стеклоочистителей. Отсоедините рычаги стеклоочистителей.

Снимите водоотводящий желоб.

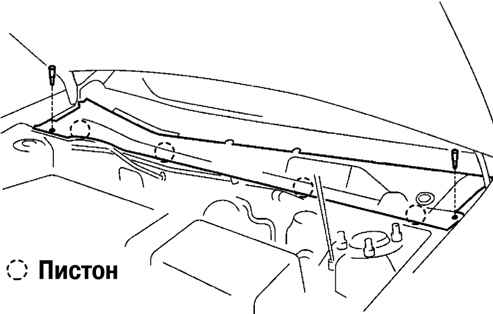

Рис. 8.68. Снятие защитного фартука

Отсоедините шесть пистонов крепления защитного фартука и снимите фартук (рис. 8.68).

Отсоедините разъем электропитания тяги стеклоочистителей.

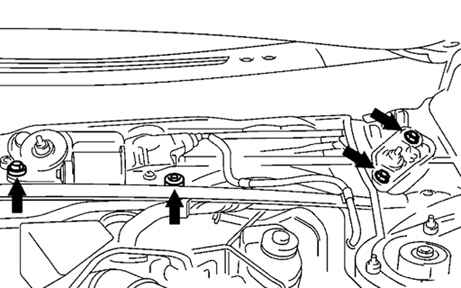

Рис. 8.69. Болты крепления тяги стеклоочистителей

Открутите четыре болта крепления тяги стеклоочистителей и снимите тягу (рис. 8.69).

Рис. 8.70. Удаление ржавчины с контактных поверхностей рычага стеклоочистителя

Осмотрите состояние рычагов стеклоочистителей. Если на местах соединений рычагов обнаружена ржавчина, зачистите контактные поверхности металлической щеткой (рис. 8.70).

Смажьте контактные поверхности рычагов солидолом и установите их на место.

Установку тяги и рычагов стеклоочистителей осуществляйте в порядке, обратном снятию.

После установки проверьте правильность работы стеклоочистителей.

Затяните гайки крепления рычагов вручную и включите стеклоочистители.

Рис. 8.71. Проверка работы стеклоочистителей

Схема правильной работы стеклоочистителей показана на рисунке 8.71.

Отрегулировав положение рычагов, окончательно затяните гайки крепления ключом.

Момент затяжки: 20,1 Н·м.
