Снятие навесных компонентов и декоративных накладок кузова Тойота Камри
Снятие переднего бампера Тойота Камри

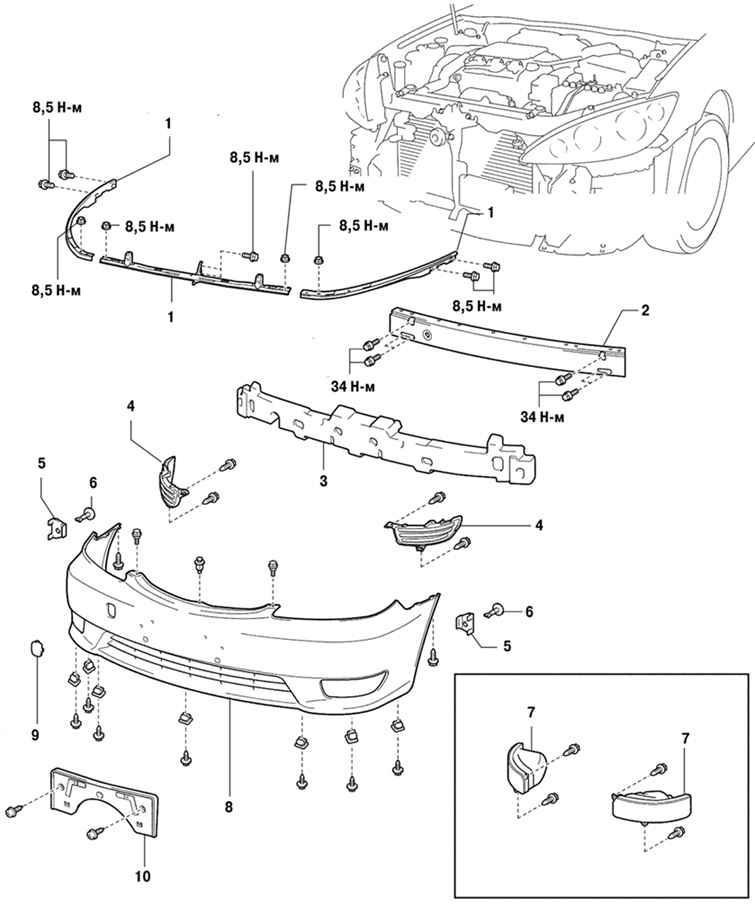

Демонтажные компоненты переднего бампера показаны на рис.
8.25.

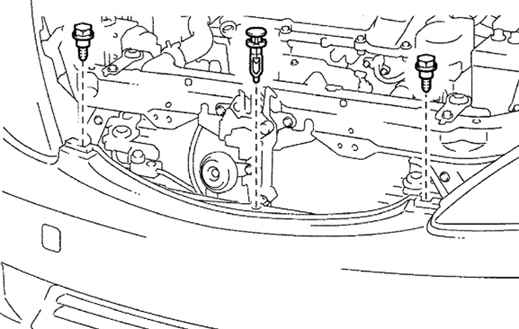

Открутите два болта и извлеките один пистон верхнего крепления
переднего бампера (рис.
8.26).
Выньте с двух сторон два пистона бокового крепления бампера. Для
того чтобы удалить пистон, вытяните его немного вперед и поверните
шляпку пистона на 90° (рис.
8.27).

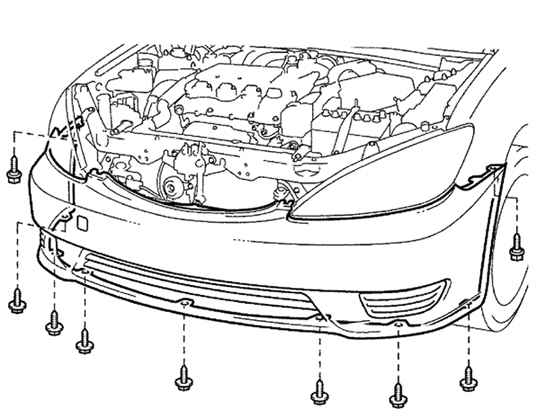

Открутите и снимите девять болтов нижнего крепления бампера (рис.
8.28).

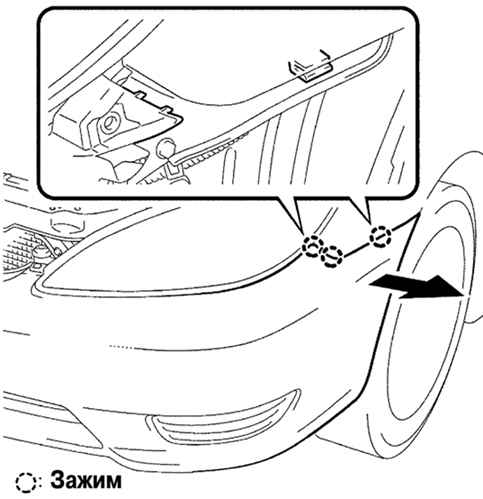

Отожмите по три зажима с каждой стороны на корпусе бампера и
отсоедините их от кузова, как это показано на рисунке 8.29.
Отсоедините также разъемы противотуманных фонарей (если они
установлены).
Снимите бампер.
Отожмите два зажима и снимите переднюю декоративную накладку бампера
(рис.
8.30).

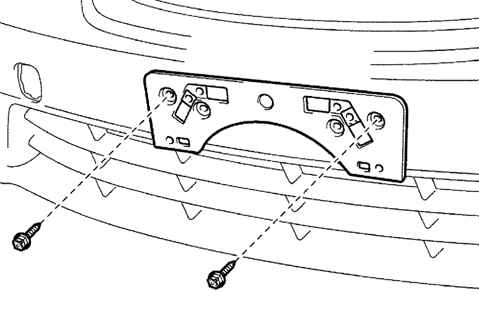

Открутите два винта крепления и снимите накладку номерного знака (рис.
8.31).

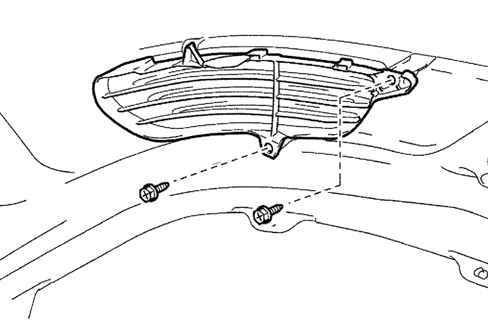

Открутите по два винта крепления с каждой стороны и снимите
декоративные накладки противотуманных фонарей (рис.
8.32).
Выньте из корпуса бампера противотуманные фонари (если они
установлены).

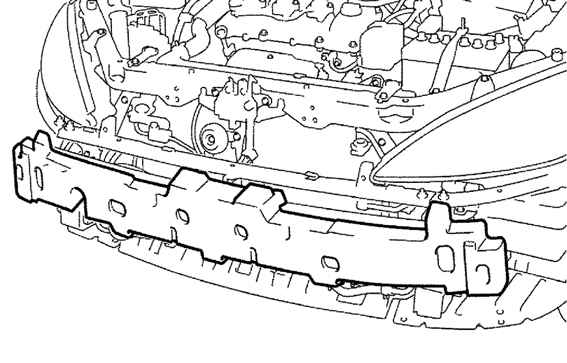

Снимите нижний амортизатор бампера (рис.
8.33).

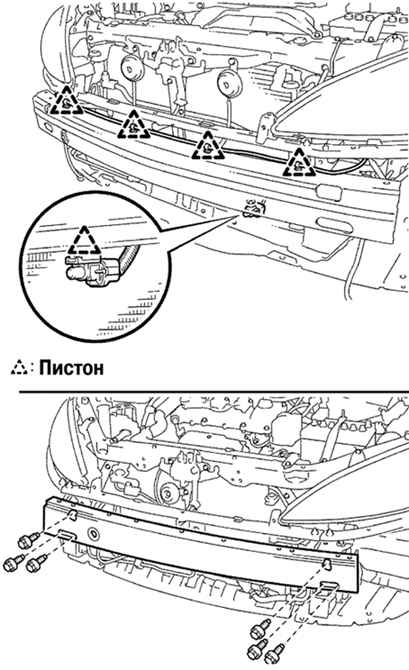

Снимите пять пистонов, открутите шесть болтов крепления и снимите
усилитель бампера со стороны кузова (рис.
8.34).

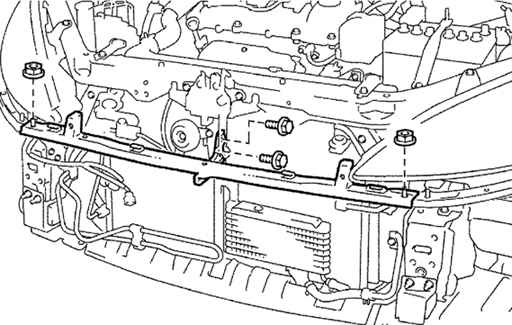

Открутите два болта и две гайки крепления и снимите передний элемент
верхнего амортизатора бампера (рис.
8.35).

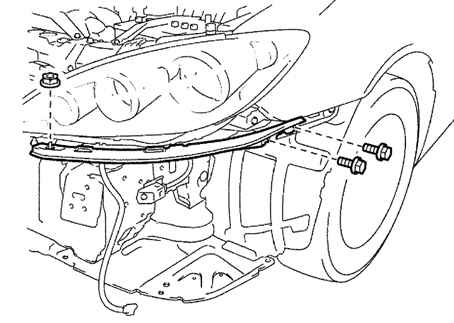

Открутите по две гайки крепления с каждой стороны кузова и снимите
боковые элементы верхнего амортизатора бампера (рис.
8.36).
Установку производите в порядке, обратном снятию.
Момент затяжки гаек крепления бокового элемента верхнего
амортизатора бампера: 8.5 Н·м.
Момент затяжки гаек и болтов крепления переднего элемента верхнего
амортизатора бампера: 8.5 Н·м.
Момент затяжки болтов крепления усилителя бампера со стороны кузова:
34 Н·м.
