Замена задних тормозных колодок, снятие, разборка и установка заднего суппорта Тойота Камри
Визуальная проверка толщины колодок задних тормозов Тойота Камри
Проверьте толщину колодок. Для этого поднимите автомобиль, снимите
колесо и посмотрите через смотровое отверстие в корпусе цилиндра.
Минимальная толщина тормозных колодок: 1мм.
Предельный износ: 2,0 мм.
Слейте тормозную жидкость.
Снимите переднее колесо и временно закрепите колесный диск двумя
гайками.
Отверните болт и отсоедините кронштейн тормозного шланга.
|
|

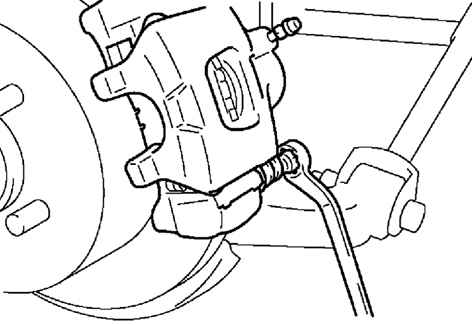

Рис. 6.48. Ослабление болтов крепления
суппорта
|
Придерживая направляющие пальцы, открутите болты крепления суппорта
(рис.
6.48).
|
|

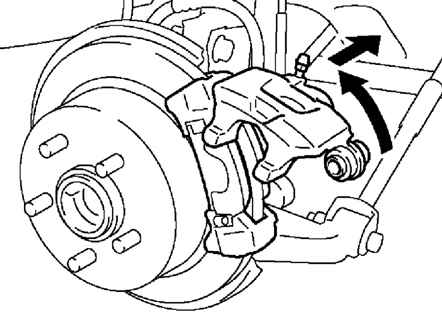

Рис. 6.49. Поднятие суппорта
|
Поднимите суппорт и закрепите его проволокой (рис.
6.49).
Снимите две антискрипные пружины, две тормозные колодки, две
антискрипные прокладки, удерживающие пластинчатые вкладыши.
|
ПРИМЕЧАНИЕ
Антискрипные пружины и удерживающие вкладыши могут
использоваться повторно только в случае достаточной их
упругости, отсутствия деформации, трещин, ржавчины и
иных неисправностей.
|
|
|
Рис. 6.50. Снятие индикаторов износа
колодок
|
С помощью отвертки с тонким жалом снимите индикаторы износа колодок
(рис.
6.50).
Отверните болт крепления и снимите крышку суппорта со скобы.
Снимите две тормозные колодки с антискрипными прокладками и две
удерживающих пластинчатых вкладыша.
|
|

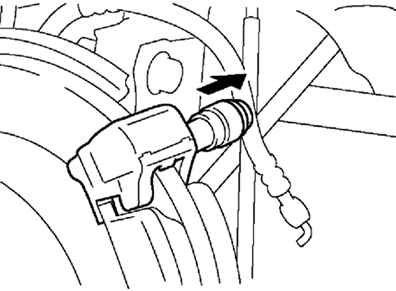

Рис. 6.51. Извлечение из корпуса суппорта
направляющих пальцев
|
|
|

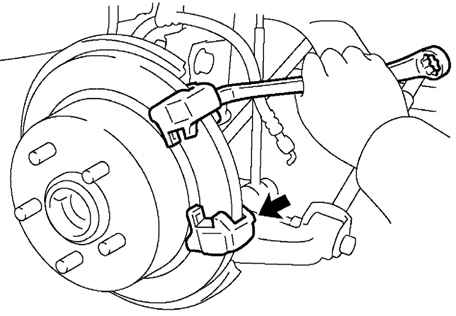

Рис. 6.52. Снятие корпуса суппорта
|
|
|

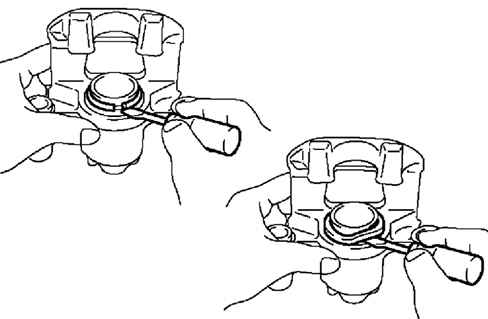

Рис. 6.53. Снятие чехла тормозного цилиндра
|
Используя отвертку, снимите пружинное кольцо чехла тормозного
цилиндра и чехол (рис.
6.53).
Поместите ветошь между поршнем и цилиндром.
|
|
Рис. 6.54. Извлечение поршня из цилиндра
|
Используя сжатый воздух, удалите поршень из цилиндра (рис.
6.54).
