Замена передних тормозных колодок, снятие, разборка и установка переднего суппорта Тойота Камри





Снятие передних тормозных колодок Тойота Камри





ВНИМАНИЕ
При замене тормозных колодок всегда меняйте внутренние прокладки, наружные прокладки и крышки прокладок в комплекте.


Слейте тормозную жидкость.
Снимите переднее колесо и временно закрепите колесный диск двумя гайками.
Отверните болт и отсоедините кронштейн тормозного шланга.



Ослабление болтов крепления суппорта

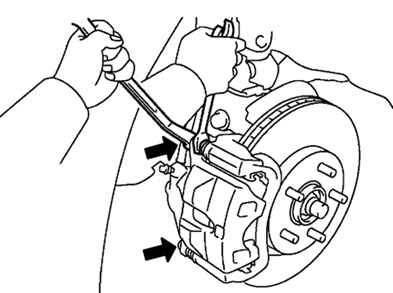

Рис. 6.30. Ослабление болтов крепления суппорта




Придерживая направляющие пальцы, открутите болты крепления суппорта (рис. 6.30).
Поднимите суппорт и закрепите его проволокой.



Компоненты тормозных колодок

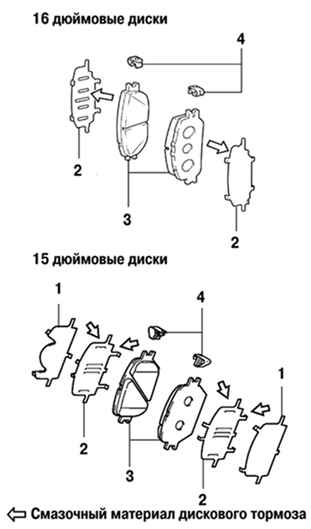

Рис. 6.31. Компоненты тормозных колодок: 1 – антискрипная пластина; 2 – антискрипная прокладка; 3 – тормозные колодки; 4 – индикаторы износа колодок




Снимите две антискрипные пружины, две тормозные колодки, две антискрипные прокладки, удерживающие пластинчатые вкладыши (рис. 6.31).

Снятие индикаторов износа колодок




Рис. 6.32. Снятие индикаторов износа колодок




С помощью отвертки с тонким жалом снимите индикаторы износа колодок (рис. 6.32).

Извлечение из суппорта направляющих пальцев




Рис. 6.33. Извлечение из суппорта направляющих пальцев




Извлеките из суппорта направляющие пальцы (рис. 6.33).

Снятие уплотнительного кольца с направляющего пальца




Рис. 6.34. Снятие уплотнительного кольца с направляющего пальца




С помощью отвертки с тонким жалом снимите уплотнительные кольца с направляющих пальцев (рис. 6.34).


ВНИМАНИЕ
Снимая уплотнение, не повредите корпус направляющего пальца.



Снятие суппорта

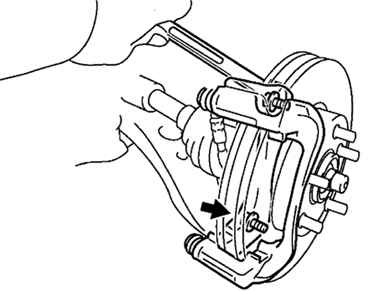

Рис. 6.35. Снятие суппорта




Открутите крепежные болты корпуса суппорта и снимите суппорт (рис. 6.35).



Снятие пыльников направляющих пальцев




Рис. 6.36. Снятие пыльников направляющих пальцев




Удерживая суппорт в тисках с мягкими губками, с помощью отвертки и молотка снимите пыльники направляющих пальцев (рис. 6.36).



Снятие чехла тормозного цилиндра




Рис. 6.37. Снятие чехла тормозного цилиндра




Используя отвертку, снимите пружинное кольцо чехла тормозного цилиндра и чехол (рис. 6.37).
Поместите ветошь между поршнем и цилиндром.

Извлечение поршня из цилиндра




Рис. 6.38. Извлечение поршня из цилиндра




Используя сжатый воздух, удалите поршень из цилиндра (рис. 6.38).



Снятие сальника




Рис. 6.39. Снятие сальника




Используя отвертку, снимите сальник (рис. 6.39).
