Снятие, проверка и установка амортизаторной стойки передней подвески Тойота Камри







Установка амортизаторной стойки передней подвески Тойота Камри







Установите нижний изолятор пружины на стойку.
Установите ограничитель хода сжатия пружины на шток.

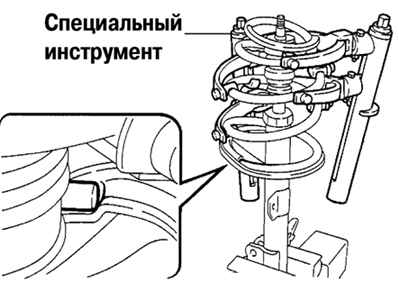

Сжатие пружины стойки с помощью специального инструмента




Рис. 4.28. Сжатие пружины стойки с помощью специального инструмента




Используя специнструмент, сожмите пружину и установите пружину на стойку (рис. 4.28).





Схема установки изолятора амортизатора и чашки пружины




Рис. 4.29. Схема установки изолятора амортизатора и чашки пружины




Установите изолятор амортизатора и чашку пружины. Совместите метку «OUT» на верхней чашке пружины с меткой на изоляторе амортизатора, как показано на рисунке 4.29.

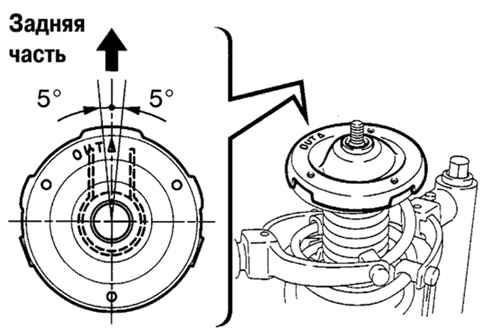

Установка чашки пружины в правильное положение



Рис. 4.30. Установка чашки пружины в правильное положение




Установите верхнюю чашку пружины меткой к задней части автомобиля (рис. 4.30).

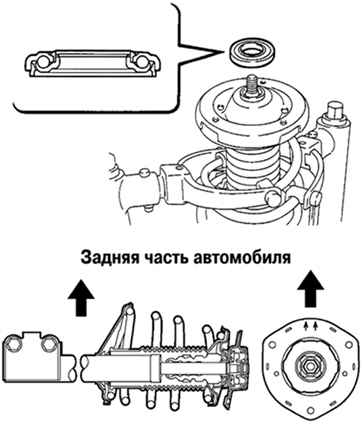

Установка подшипника и верхней опоры стойки




Рис. 4.31. Установка подшипника и верхней опоры стойки




Установите подшипник и верхнюю опору стойки, правильно соорентировав их по отношению к задней части автомобиля. (рис. 4.31).


ПРИМЕЧАНИЕ
Убедитесь, что подшипник установлен в верхней опоре стойки.


Используя специнструмент, придержите верхнее седло пружины и установите новую гайку.
Момент затяжки: 49 Н·м.
Остальные детали устанавливайте в порядке, обратном снятию.
