Ремонт ступицы и поворотного кулака переднего колеса Тойота Камри





Снятие ступицы и поворотного кулака переднего колеса Тойота Камри









Снимите переднее колесо.
Используя специальное приспособление 09930-00010, отверните гайку ступицы переднего колеса.
Отсоедините передний датчик скорости.

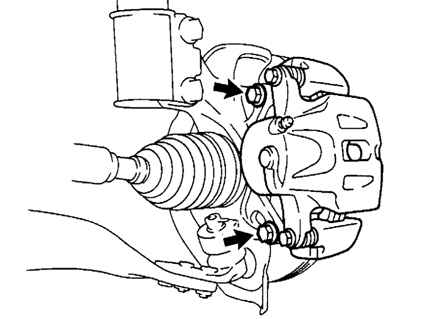

Болты крепления переднего суппорта




Рис. 3.139. Болты крепления переднего суппорта




Отвернув 2 болта крепления, отсоедините передний суппорт дискового тормоза от поворотного кулака (рис. 3.139).
Снимите передний диск.
Используя специальное приспособление 09628-62011, отсоедините левую рулевую тягу.
Отсоедините нижний рычаг передней подвески № 1.
Используя пластиковый молоток, отделите привод переднего колеса в сборе от ступицы переднего колеса.


ВНИМАНИЕ
Следите за тем, чтобы не повредить чехол и ротор датчика скорости ABS

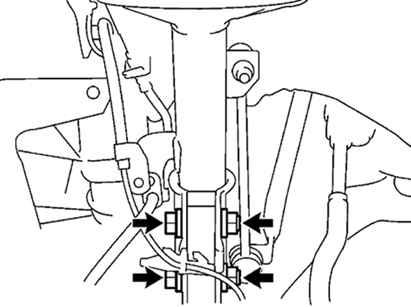

Крепление поворотного кулака и ступицы переднего колеса




Рис. 3.140. Крепление поворотного кулака и ступицы переднего колеса




Открутите 2 болта, гайки и снимите поворотный кулак со ступицей переднего колеса (рис. 3.140).
Открутите шплинт и гайку.

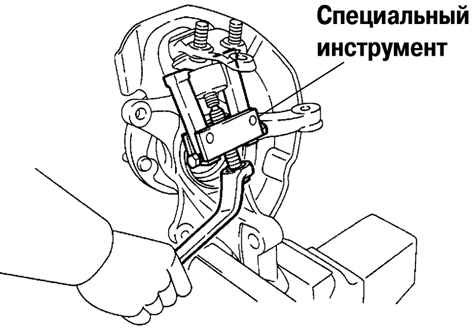

Снятие нижнего шарового шарнира передней подвески




Рис. 3.141. Снятие нижнего шарового шарнира передней подвески




Используя специальное приспособление 09628-62011, снимите нижний шаровый шарнир передней подвески (рис. 3.141).

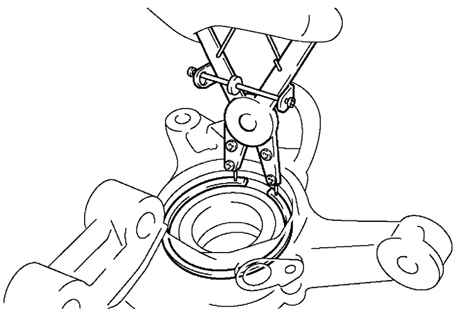

Снятие стопорного кольца внутреннего шарнира левого вала привода




Рис. 3.142. Снятие стопорного кольца внутреннего шарнира левого вала привода




Используя съемник стопорных колец, снимите стопорное кольцо внутреннего шарнира левого вала привода (рис. 3.142).

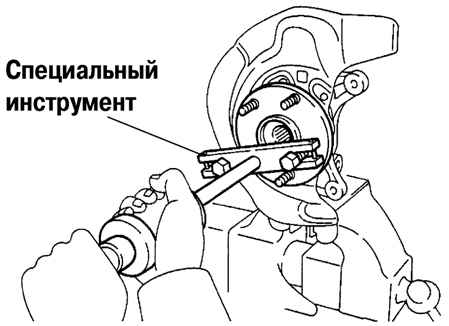

Снятие ступицы переднего колеса




Рис. 3.143. Снятие ступицы переднего колеса




Используя специальное приспособление 09520-00031, снимите ступицу переднего колеса (рис. 3.143).

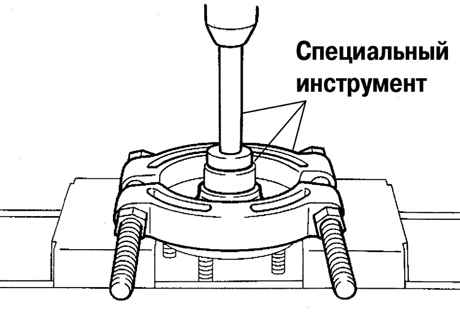

Снятие внутреннего кольца (снаружи) ступицы переднего колеса




Рис. 3.144. Снятие внутреннего кольца (снаружи) ступицы переднего колеса




Используя специальное приспособление 09950-00020 и пресс, снимите внутреннее кольцо (снаружи) ступицы переднего колеса (рис. 3.144).
Используя гаечный ключ Тorx (Т30), отверните 4 болта и снимите защитный кожух дискового тормоза.
Поместите внутреннее кольцо (снаружи) на подшипник ступицы переднего колеса.



Выпрессовка подшипника ступицы переднего колеса в специальное приспособление




Рис. 3.145. Выпрессовка подшипника ступицы переднего колеса в специальное приспособление




Используя специальное приспособление 09527-17011 и пресс, выпрессуйте подшипник ступицы переднего колеса до упора в специальное приспособление (рис. 3.145).

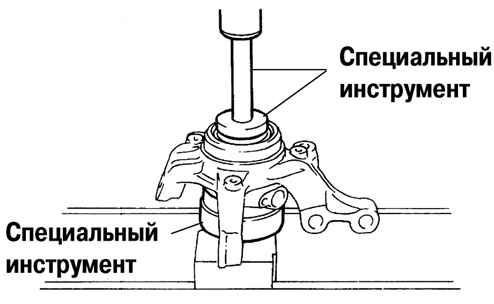

Выпрессовка подшипника ступицы переднего колеса



Рис. 3.146. Выпрессовка подшипника ступицы переднего колеса




Используя гаечный ключ для горизонтальной установки поворотного кулака, установите его на подставку, как показано на рисунке 3.146.


ВНИМАНИЕ
Убедитесь, что поворотный кулак расположен горизонтально.


Используя специальное приспособление 09950-60010 и пресс, выпрессуйте подшипник ступицы.
