Рис. 3.2. Расположение элементов
системы контроля выключения сцепления при пуске
двигателя: 1 - реле стартера; 2 - выключатель
педали сцепления
|
Эта система предотвращает пуск двигателя стартером при
отпущенной педали сцепления. Таким образом, предотвращение
пуска двигателя при включенной передаче обеспечивает
невозможность непреднамеренного начала движения.
|

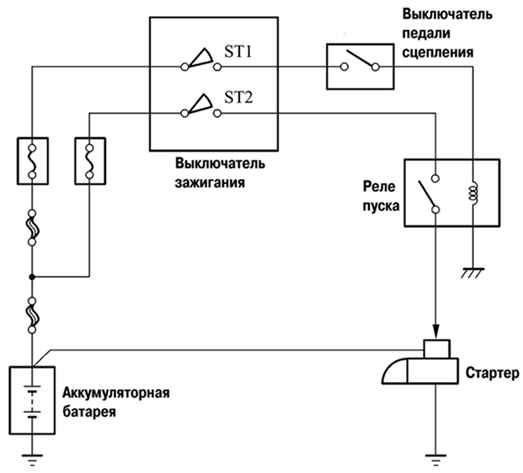

Рис. 3.3. Монтажная схема системы
контроля выключения сцепления при пуске
двигателя
|
