Измерение диаметра цилиндров двигателя 1MZ-FE Тойота Камри

Разборка, проверка и сборка блока цилиндров двигателя 1MZ-FE Тойота Камри

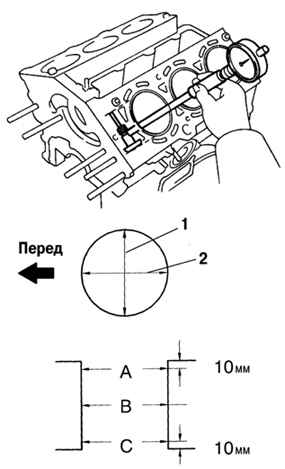

Рис. 2.330. Измерение диаметра цилиндров

Индикатором-нутромером измерьте диаметр цилиндра на трех уровнях А, В и С в поперечном 1 и продольном 2 направлениях, как показано на рисунке 2.330.

Стандартный диаметр – 87,500–87,512 мм.

Максимальный диаметр – 87,520 мм.

Если диаметр больше максимально допустимого, расточите все цилиндры. При необходимости замените блок цилиндров.

Снимите разверткой гребень в верхней части блока цилиндров, если износ меньше 0,2 мм.

Проверьте 12-гранные болты крепления крышек коренных подшипников. Измерьте штангенциркулем диаметр тонкой части болтов.

Стандартный диаметр – 7,5–7,6 мм.

Минимальный диаметр – 7,2 мм.

Если диаметр меньше минимального значения, замените болт.
