Установка головки блока цилиндров двигателя 1MZ-FE Тойота Камри
Сборка распределительных валов выпускных клапанов двигателя 1МZ-FE Тойота Камри

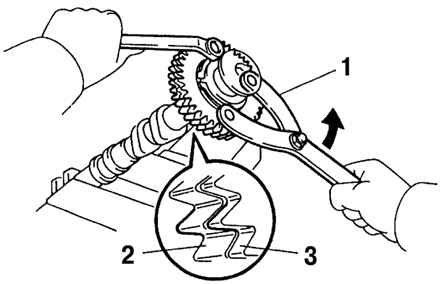

Зажмите распределительный вал за шестигранный участок в тисках.
Установите следующие детали:
1 – пружинное кольцо шестерни распределительного вала;
2 – вспомогательную шестерню привода распределительного вала;
3 – пружинную шайбу.
Используя плоскогубцы, установите стопорные кольца. Используя
отвертку, совместите отверстие главной шестерни привода
распределительного вала и вспомогательной шестерни, поворачивая
вспомогательную шестерню привода распределительного вала по часовой
стрелке, затем установите технологический болт (рис.
2.291).
Совместите зубья главной и вспомогательной шестерни и затяните
технологический болт.
