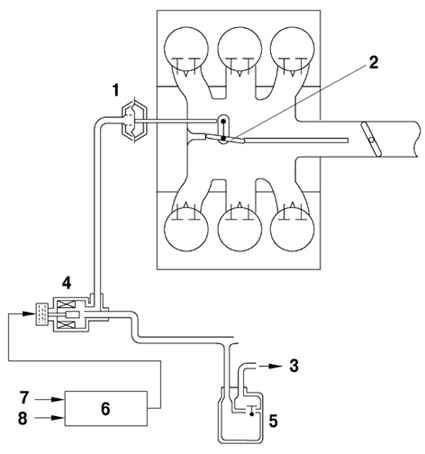

Рис. 2.212. Схема системы ACIS: 1 – исполнительный механизм; 2 – управляющий клапан системы изменения фаз газораспределения; 3 – к сглаживающему ресиверу; 4 – вакуумный клапан; 5 – вакуумный резервуар; 6 – электронный блок управления двигателя; 7 – частот

Для реализации управления системой впуска во впускном коллекторе установлена перегородка (см. рис. 2.212), разделяющая коллектор на 2 камеры. В перегородке имеется управляющий клапан воздуха впуска, открытием и закрытием которого можно изменять эффективную длину впускного коллектора в соответствии с углом открытия дроссельной заслонки и частотой вращения двигателя. Эта система увеличивает мощность двигателя во всех диапазонах рабочих частот.
