Разборка, проверка и сборка головки блока цилиндров двигателей моделей 1AZ-FE и 2AZ-FE Тойота Камри











Разборка головки блока цилиндров двигателей 1AZ-FE и 2AZ-FE Тойота Камри











Снимите датчик давления масла.
Снимите датчик температуры охлаждающей жидкости.
Снимите датчик положения распределительного вала, отвернув болт крепления.
Снимите толкатели.

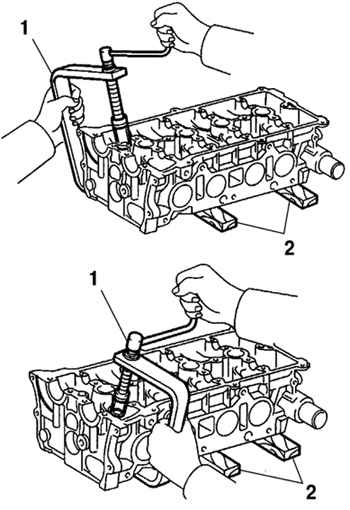

Снятие сухарей, тарелки пружины, пружины и клапана с помощью специального приспособления




Рис. 2.80. Снятие сухарей, тарелки пружины, пружины и клапана с помощью специального приспособления: 1 – специальный инструмент; 2 – деревянные бруски




Снимите клапаны. С помощью специального инструмента 09202-70020 (09202-00010) сожмите пружину клапана и снимите два сухаря. Снимите тарелку пружины, пружину и клапан (рис. 2.80).

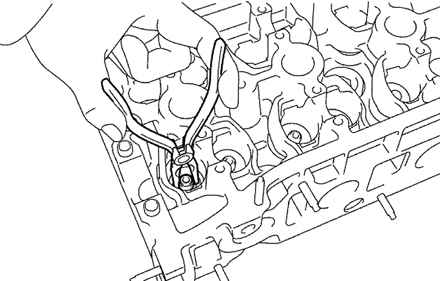

Снятие маслосъемного колпачка



Рис. 2.81. Снятие маслосъемного колпачка




Используя плоскогубцы, снимите маслосъемные колпачки.
Удалите седло клапанной пружины.
Удалите болты крепления головки блока цилиндров.
