Тягач Татра T815. Снятие и установка оптического вкладыша передней фары




  1. Причины снятия и установки




    1. Пониженная сила света фары (в случае коррозии внутренней отражающей поверхности фары).

    2. Механическое повреждение фары.




б) Технические условия




  1. Замену необходимо провести оптическим вкладышем установленного типа.

    Примечание:

    Оптические вкладыши для левой и правой фар идентичны. Они снабжены галогенной лампочкой

    24В, 75/70Вт и лампочкой для габаритного освещения 24В, 4Вт.

  2. Фара должна иметь достаточную силу света.

  3. Фара должна позволять производить правильную регулировку.

  4. После замены оптического вкладыша фары необходимо произвести регулировку фар в соответствии с технологическим порядком действий (См. Подглава 15.5.2).




в) Порядок снятия




  1. Выключить выключатель “массы”.

  2. Демонтировать крепежный болт и снять защитный ободок передней фары.

  3. Освободить фиксатор 4, демонтировать болт крепления фланца 3.

  4. Потянув за оптический вкладыш по направлению вверх, отклонить по направлению вперед, ослабить его из двух нижних регулировочных элементов и слегка высунуть перед бампером.

  5. Демонтировать шесть болтов крепления патрона 3.

  6. Разъединить обе части оптического вкладыша, вынуть уплотнительное О-образное кольцо.

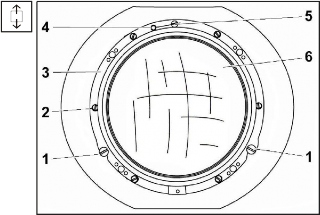

    Рис. 15.51 Болты оптического вкладыша фары





    Рис. 15.52 Оптический вкладыш передней фары




  7. С цоколя лампы габаритного освещения 3

    снять питающий коннектор.

  8. С соединительного цоколя галогенной лампы осторожно снять штепсель 2, а свободную переднюю часть оптического вкладыша отложить в сторону.





    Рис. 15.53 Фиксирование лампы в оптическом вкладыше




  9. Ослабить пружину фиксирования лампы 1,

вынуть лампочку из оптического вкладыша.








г) Порядок установки






Рис. 15.54 Фиксирование лампы в оптическом вкладыше - установка




  1. В оптический вкладыш фары поместить хорошую галогенную лампочку и зафиксировать ее фиксирующими пружинами в правильном положении на оптическом вкладыше.

    Примечание:

    Галогенную лампу вынимать из коробки, держа ее за цоколь, ни в коем случае за колбу. В случае необходимости держать ее только за металлический цоколь или использовать поролон.




  2. Установить патрон с лампочкой габаритного фонаря.

  3. Насадить цоколь на галогенную лампочку

    в оптическом вкладыше 1.

  4. Включить выключатель "массы", проверить функционирование обеих лампочек, включив соответствующее освещение, выключить выключатель "массы".





    Рис. 15.55 Оптический вкладыш передней фары - установка




  5. Между патроном и задней частью оптического вкладыша установить уплотнительное кольцо и соединить обе части болтами 2.

  6. Установить оптический вкладыш выемками на оба нижних сегмента регулировки и в место верхней посадки электроконнектора.

  7. Завинтить болт и закрепить его фиксатором

    4.





    Рис. 15.56 Болты оптического вкладыша фары




  8. Произвести регулировку фары в соответствии с технологическим порядком действий (См.

    Подглава 15.5.2).

  9. Установить защитный ободок фары.
