Тягач Татра T815. Снятие и установка включателя переключения 5-ой и 6-ой передач




а) Причины снятия и установки




  1. Поврежден включатель.

  2. Невозможно включить 5-ую и 6-ую передачи.

  3. Замена усилителя переключения.




    б) Технические условия




    1. Зазор между пальцем переключения и включателем при включении 5-ой передачи должен быть 4

      мм.

    2. Напряжение питания на клеммах должно быть 1 (+Ub) и 2 (-Ub).

    3. Разъемы подключать при разъединенном выключателе аккумуляторной батареи.




    в) Порядок снятия




    1. Автомобиль установить на горизонтальной площадке и принять меры по предотвращению его движения. Демонтировать верхнюю крышку коробки передач.

    2. Разъединить выключатель “массы” аккумуляторной батареи, разомкнуть клеммник электрического провода включателя.






    3. Ослабить стопорную гайку 4, выкрутить включатель с фланецем в сборе 1.

    4. Демонтировать болт 2, снять фланец 1.

    5. Вынуть палец переключения с пружиной 5.

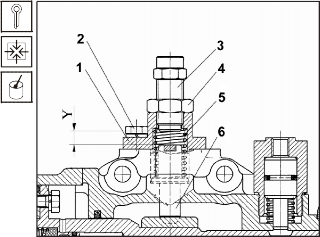

    Рис. 3.29 Включатель передач - снятие







    г) Порядок установки




    1. В корпус усилителя механизма переключения передач вставить палец переключения с пружиной 5.

    2. При помощи болтов привинтить фланец 1.

    3. Переключить на 5-ую передачу и во фланец слегка привинтить включатель (резьбу уплотнить LOCTITE 243) со стопорной гайкой

      (до упора). Отвинтить включатель обратно на 2,5 - 3 оборота и застопорить стопорной гайкой 4. Таким образом установить дистанцию до необходимого зазора 4 мм.

    4. В случае смены электрического провода к включателю, подключить выключатель “массы”, проверить контакт напряжения питания на клеммах 1 (+Ub) и 2 (-Ub). Разъединить выключатель “массы” аккумуляторной батареи, подключить клеммник электрического провода к включателю.

    5. Подключить выключатель “массы” аккумуляторных батарей, проверить функцию переключения 5 -ой и 6-ой передач, произвести испытательный пробег.








    Рис. 3.30 Включатель передач - установка
