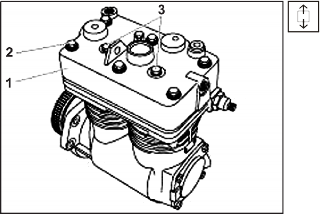

Рис. 1.301 Головка компрессора снятие
-
Отсоединить отдельные кабели компрессора, в случае необходимости
демонтировать компрессор с автомобиля (См. Подглава 1.5.48).
-
Демонтировать болты 2 и 3 крепления
головки компрессора 1.

Рис. 1.302 Замена прокладки головки компрессора
-
Снять головку компрессора 5 и
клапанную панель 3 .
-
Удалить прокладку 2 с
корпуса компресора 1.
-
С клапанной панели 3 удалить
прокладку 4.
-
Тщательно очистить и обезжирить контактные поверхности головки
компрессора 5 ,
клапанной панели 3 и
картера компрессора 1
ПРЕДУПРЕЖДЕНИЕ:
При удалении прокладки соблюдать повышенную предосторожность для
предупреждения повреждения отдельных деталей.
-
Прокладки 2 и 4 заменить
новыми.
-
На картер компрессора 1 насадить
клапанную панель 3 и
головку компрессора 5.
-
В отверстия в головке 1 вставить
и слегка затянуть болты 2 и 3 (резьбу
болтов смазать смазкой).
-
Затянуть центровочные болты 3 моментом
затяжки 15
20 Нм.
-
Постепенно затянуть периферийные болты 2
моментом затяжки 15
20 Нм.
-
После этого затянуть болты 3 и 2 моментом
затяжки 30
33 Нм.


Рис. 1.303 Головка компрессора установка
-
Установить компрессор в автомобиле (если он был демонтирован),
подсоединить отдельные кабели (См. Подглава 1.5.48).
-
Произвести контроль функционирования компрессора.

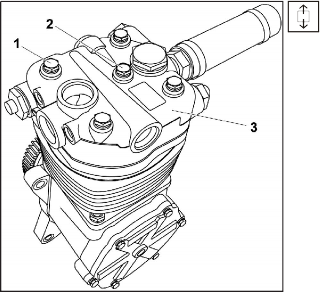

Рис. 1.304 Головка компрессора снятие
-
Отсоединить отдельные кабели компрессора, в случае необходимости
демонтировать компрессор с автомобиля (См. Подглава 1.5.49).
-
Демонтировать болты 1 и 2 крепления
головки компрессора 3.
-
Снять головку компрессора 5 и
клапанную панель 3.
-
Удалить прокладку 2 с
корпуса компресора 1.
-
С головки компрессора 5 удалить
прокладку
4.
-
Тщательно очистить и обезжирить контактные поверхности головки
компрессора 5 ,
клапанной панели 3 и
картера компрессора 1
ПРЕДУПРЕЖДЕНИЕ:
При удалении прокладки соблюдать повышенную предосторожность для
предупреждения повреждения отдельных деталей.
-
Прокладки 2 и 4 заменить
новыми.
-
На картер компрессора 1 надеть
прокладку 2,
клапанную панель 3,
прокладку 4 и
головку компрессора 5.
-
В отверстия в головке 3 вставить
и слегка затянуть болты 1 и 2 (резьбу
болтов смазать смазкой).
