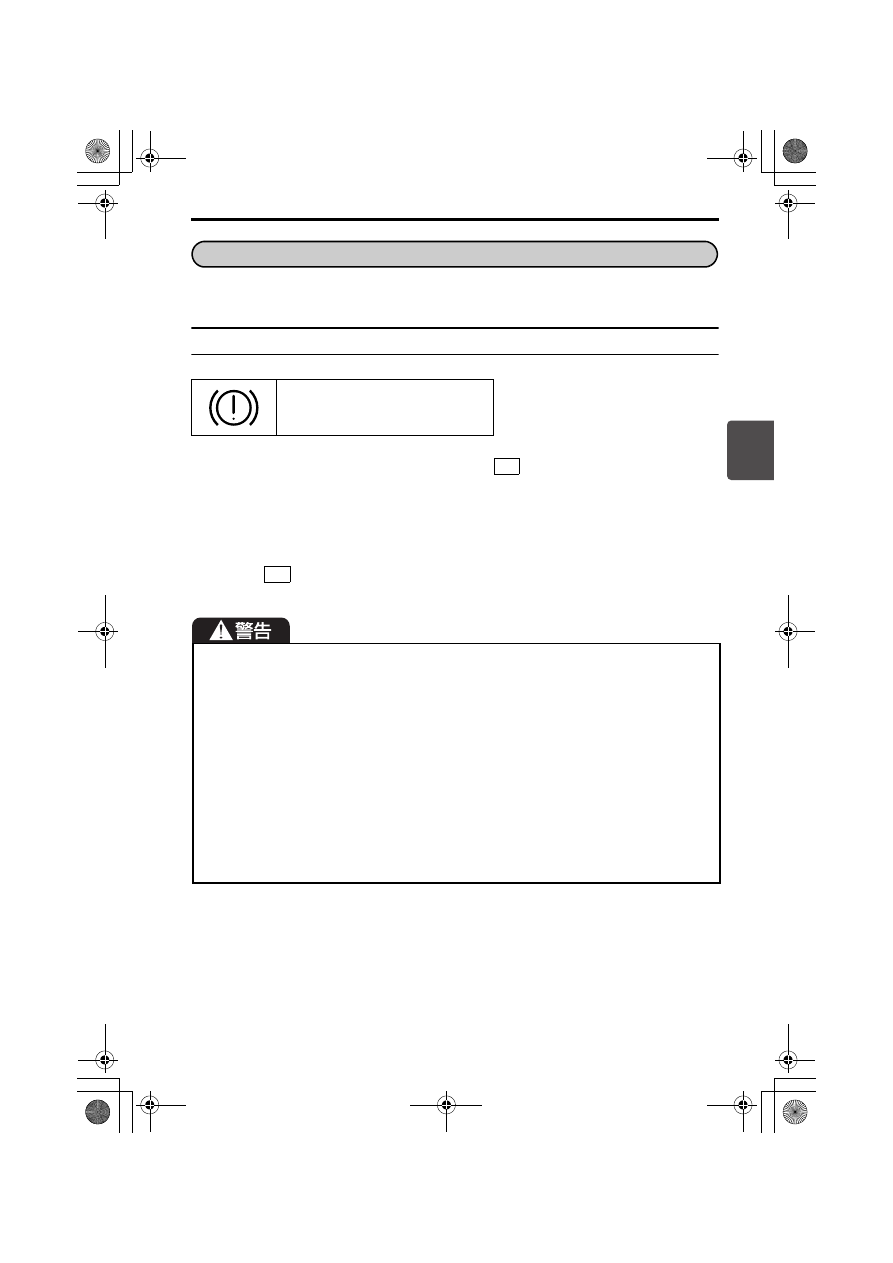

運転する前に/メーター

3-73

3

次に示す警告灯・表示灯のメーター内の位置については、1-12ページをご覧ください。

警告灯



次のような状況になると、エンジンスイッチが

 のときに点灯します。

・ブレーキ液が不足している
・パーキングブレーキをかけている
・ブレーキシステムに異常がある



システムが正常で、パーキングブレーキを完全に解除しているときは、エンジンス
イッチを

 にすると約2秒間点灯したあと消灯します。



走行中に一時的に点灯しても、そのあと消灯し再点灯しなければ正常です。

（1）ブレーキ警告灯（赤色）

82K170



次のようなときはただちに安全な場所に停車し、スズキ販売店またはスズキ代理店
にご連絡ください。
・パーキングブレーキを完全に解除しても消灯しないときや、走行中に点灯したと

き。ブレーキの効きが悪くなっていることがあります。ブレーキペダルを強く踏
んで停車してください。

・ブレーキ警告灯とABS警告灯が同時に点灯したままのとき。ブレーキペダルを強

く踏むと車両が不安定になるおそれがあります。ハンドルをしっかり握り、ブ
レーキペダルを慎重に踏んで徐々にスピードを落とし、停車してください。



パーキングブレーキの解除忘れにご注意ください。パーキングブレーキをかけたま
ま走行すると、ブレーキ装置が過熱して、ブレーキが効かなくなるおそれがありま
す。また、室内ブザーが ピピピッ、ピピピッ と鳴り続けます。
→ 4-15ページ（パーキングブレーキ解除忘れ警告ブザー）

警告灯・表示灯の見かた

ON

ON

運転する前に/メーター

3-74

3

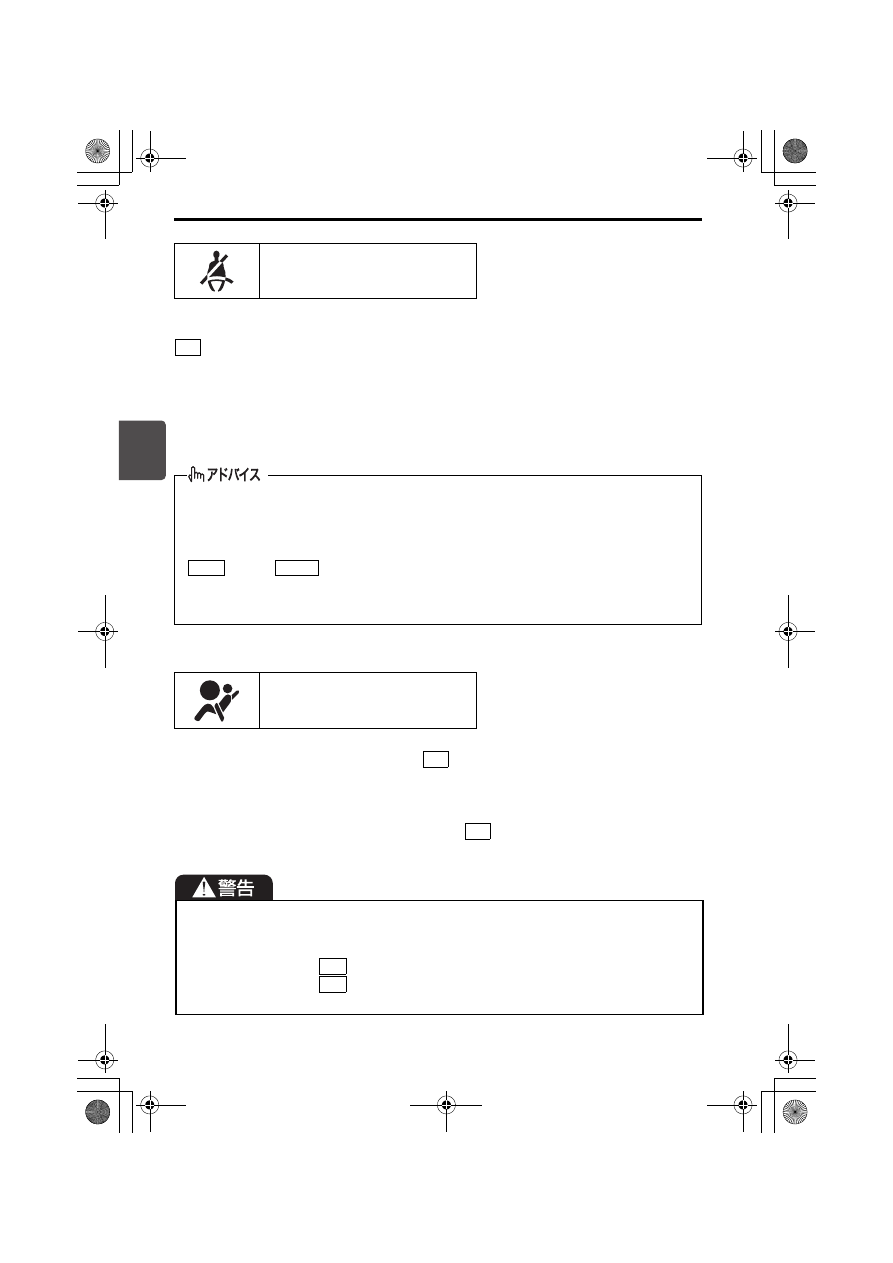

運転者または助手席の乗員がシートベルトを着用していないと、エンジンスイッチが

 のときに点灯します。

また、エンジンをかけて走行を開始してから、最初に車速が約 15 km/h 以上になった
ときにシートベルトを着用していない場合、シートベルト警告ブザーが断続的に鳴ると
ともに、警告灯が点灯から点滅に切り替わります。



シートベルトを着用しても、点灯または点滅したままのときは、システムの異常が考
えられます。スズキサービス工場で点検を受けてください。



次のような場合、エンジンスイッチを

 にしたときに点灯します。

・SRSエアバッグ、シートベルトプリテンショナーが作動
・SRSエアバッグ、シートベルトプリテンショナーの電子制御システムに異常がある



システムが正常な場合はエンジンスイッチを

  にしたときに、約 6 秒間点灯した

あと消灯します。

（2）シートベルト警告灯

80J221



シートベルトを着用すると消灯します。また、警告ブザーが鳴っているときは、ブ
ザーも止まります。



警告ブザーはシートベルトを着用しなくても、約 95 秒間鳴り続けたあとに止まりま
す。ただし、警告灯は点滅から点灯に切り替わったまま、エンジンスイッチを

 または

（OFF）にするまで消灯しません。



助手席側の場合、助手席に乗員がすわっていないときは点灯しません。ただし、助
手席の座面に荷物などを載せていると作動する場合があります。

（3）SRSエアバッグ警告灯

80J111

次のような場合、ただちに使用を止め、スズキ販売店またはスズキ代理店にご連絡
ください。万一、衝突したとき SRS エアバッグまたはシートベルトプリテンショ
ナーが正常に作動せず、重大な傷害を受けるおそれがあります。



エンジンスイッチを

 にしても点灯しない



エンジンスイッチを

 にしたあと、約6秒間たっても消灯しない



運転中に点灯

ON

ACC

LOCK

ON

ON

ON
ON

運転する前に/メーター

3-75

3



燃料の残量が少なくなると、エンジンスイッチが

  のときに点灯します。すみや

かに給油してください。
・点灯すると、警告ブザーが ポーン と1回鳴ります。また、そのまま給油しないで

いると、エンジンスイッチを

 にするごとに警告ブザーが鳴ります。



システムに異常があると、エンジンスイッチが

  のときに点滅します。スズキ

サービス工場で点検を受けてください。
→ 3-90ページ、3-100ページ（燃料計）

ABS（アンチロックブレーキシステム）の電子制御システムに異常があると、エンジ
ンスイッチが

 のときに点灯します。点灯中はABSが作動しません。スズキサービ

ス工場で点検を受けてください。



システムが正常な場合はエンジンスイッチを

  にしたときに、約 2 秒間点灯した

あと消灯します。

（4）燃料残量警告灯

80J225



坂道やカーブなどではタンク内の燃料が移動するため、早めに点灯することがあり
ます。



走りかたによって、点灯・消灯が繰り返されることがあります。

（5）ABS警告灯

80J127

ABS 警告灯とブレーキ警告灯が同時に点灯したままのときは、ただちに安全な場所
に停車し、スズキ販売店またはスズキ代理店にご連絡ください。ブレーキペダルを
強く踏むと車両が不安定になるおそれがあります。ハンドルをしっかり握り、ブ
レーキペダルを慎重に踏んで徐々にスピードを落とし、停車してください。

点灯中はABSは作動しませんが、通常のブレーキとして使用することができます。

ON

ON

ON

ON

ON

運転する前に/メーター

3-76

3

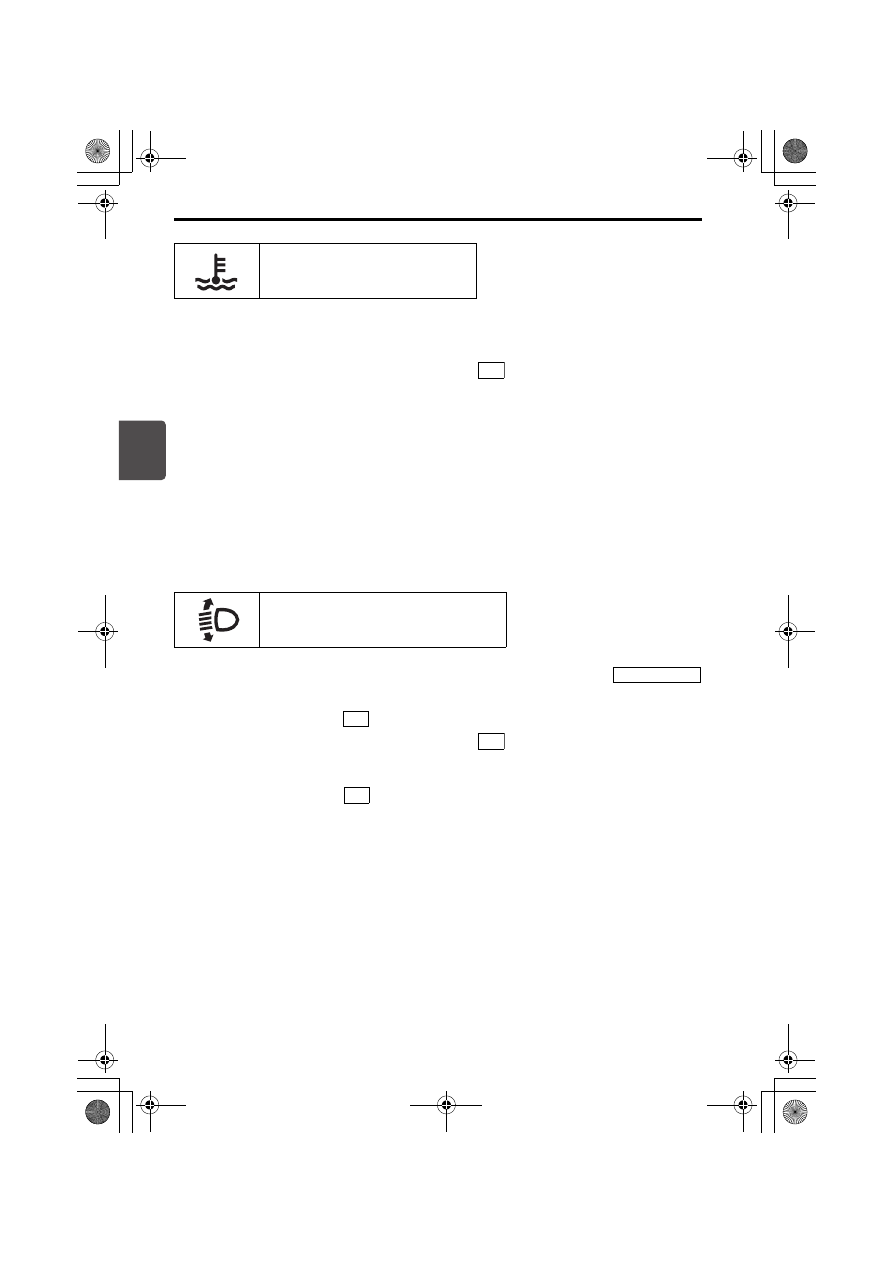

エンジン回転中に、エンジン冷却水温が高くなると赤色に点滅します。また、エンジン
冷却水温が異常に高くなったときは赤色に点灯します。



システムが正常な場合は、エンジンスイッチを

  にしたときに約 2 秒間赤色に点

灯したあと消灯します。（※）

※エンジン冷却水温が低いときは、赤色に点灯したあと青色に点灯します。



赤色に点灯したときは、オーバーヒートのおそれがあります。ただちに安全な場所に
停車してください。
→ 7-31ページ（オーバーヒートしたときは）



赤色に点滅したときは、システムの異常が考えられます。スズキサービス工場で点検
を受けてください。

LEDヘッドライト装備車では、オートレベリング（自動光軸調整）システムに異常があ
ると、エンジンスイッチが

 のときに点灯します。



システムが正常な場合は、エンジンスイッチを

  にしたときに約 2 秒間点灯した

あと消灯します。



走行中に点灯した場合は、安全な場所に停車し、エンジンを止めてください。
再びエンジンスイッチを

 にしたときに、約 2 秒間点灯したあと消灯すれば、そ

のまま使用できます。
消灯せず再び点灯する場合は、システムの異常が考えられます。スズキサービス工場
で点検を受けてください。

（6）水温警告灯（赤色）

65P30800

（7）オートレベリング警告灯

80J217

ON

タイプ別装備

ON

ON

ON

運転する前に/メーター

3-77

3



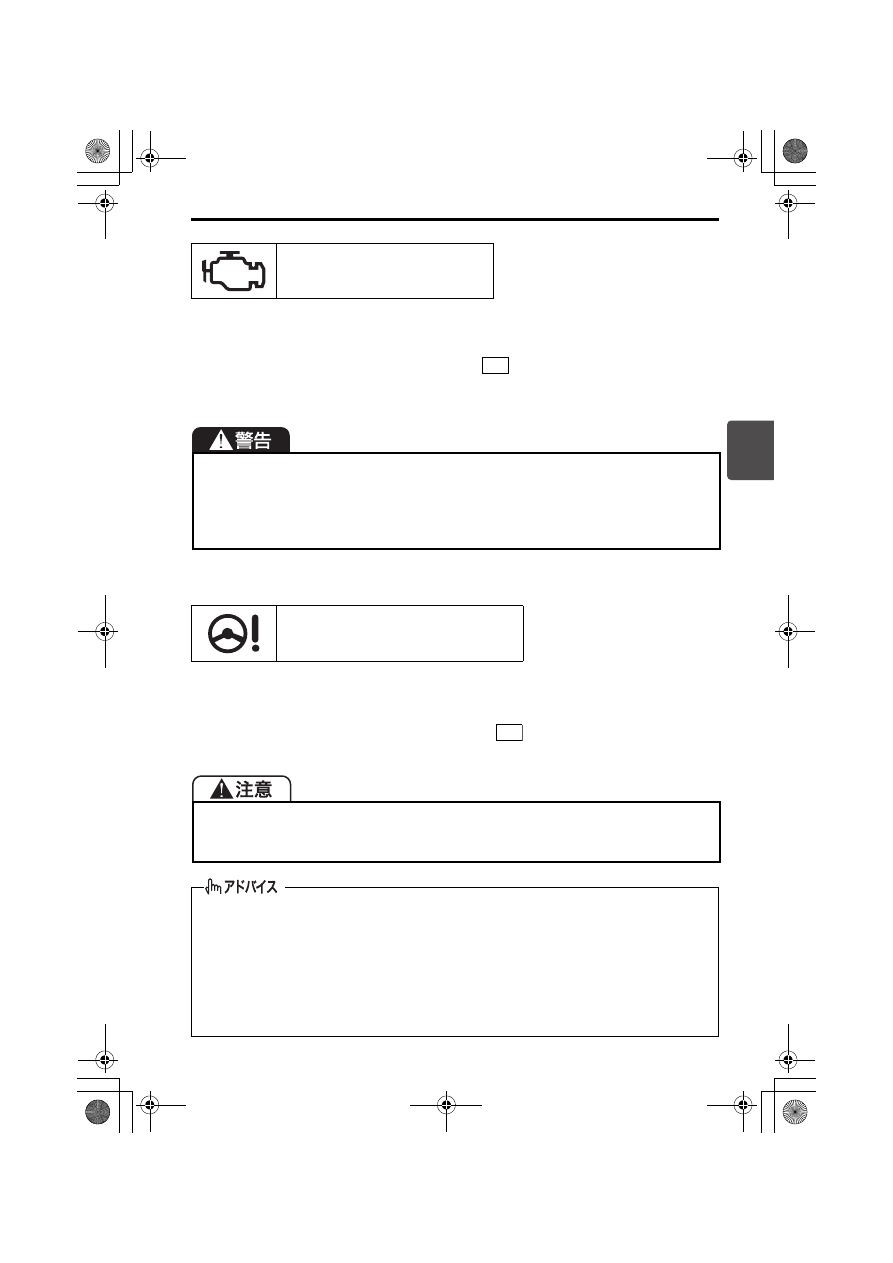

エンジンの電子制御システムに異常があると、エンジン回転中に点灯します。



エンジンの失火を検知すると、エンジン回転中に点灯または点滅します。



システムが正常な場合はエンジンスイッチを

  にしたときに点灯し、エンジンが

かかると消灯します。



エンジン回転中に点灯・点滅したときは、スズキサービス工場で点検を受けてください。

電動パワーステアリングシステムに異常があると、エンジン回転中に点灯します。スズ
キサービス工場で点検を受けてください。



システムが正常な場合は、エンジンスイッチを

  にしたときに点灯し、エンジン

がかかると消灯します。

（8）エンジン警告灯

80J222

点滅したときは、すみやかに停車しエンジンを止めてください。触媒装置が溶損す
るおそれがありますので、次のことに注意してください。



枯れ草などの燃えやすいものがない安全な場所に停車する



やむをえず走行する場合はアクセルを大きく踏み込む走行をしないで、低速で走行
する

（9）パワーステアリング警告灯

80J408

電動パワーステアリングシステムに異常があると、電動パワーステアリングシステ
ムの機能が停止し、ハンドル操作が重くなります。通常より大きな力で操作するこ
とは可能ですが、すみやかにスズキサービス工場で点検を受けてください。



駐車するときや停車中に、ハンドル操作を繰り返したり、ハンドルをいっぱいにま
わした状態で長く保持したりすると、ハンドル操作が徐々に重くなることがありま
す。これはシステムの過熱防止のための保護機能であり異常ではありません。しば
らくハンドル操作を控えるとシステムの温度が下がり操作力はもとにもどります
が、このようなハンドル操作を繰り返すと故障の原因となります。



すばやいハンドル操作を行なうと、ハンドル付近から擦れるような音が聞こえるこ
とがありますが、異常ではありません。

ON

ON

運転する前に/メーター

3-78

3

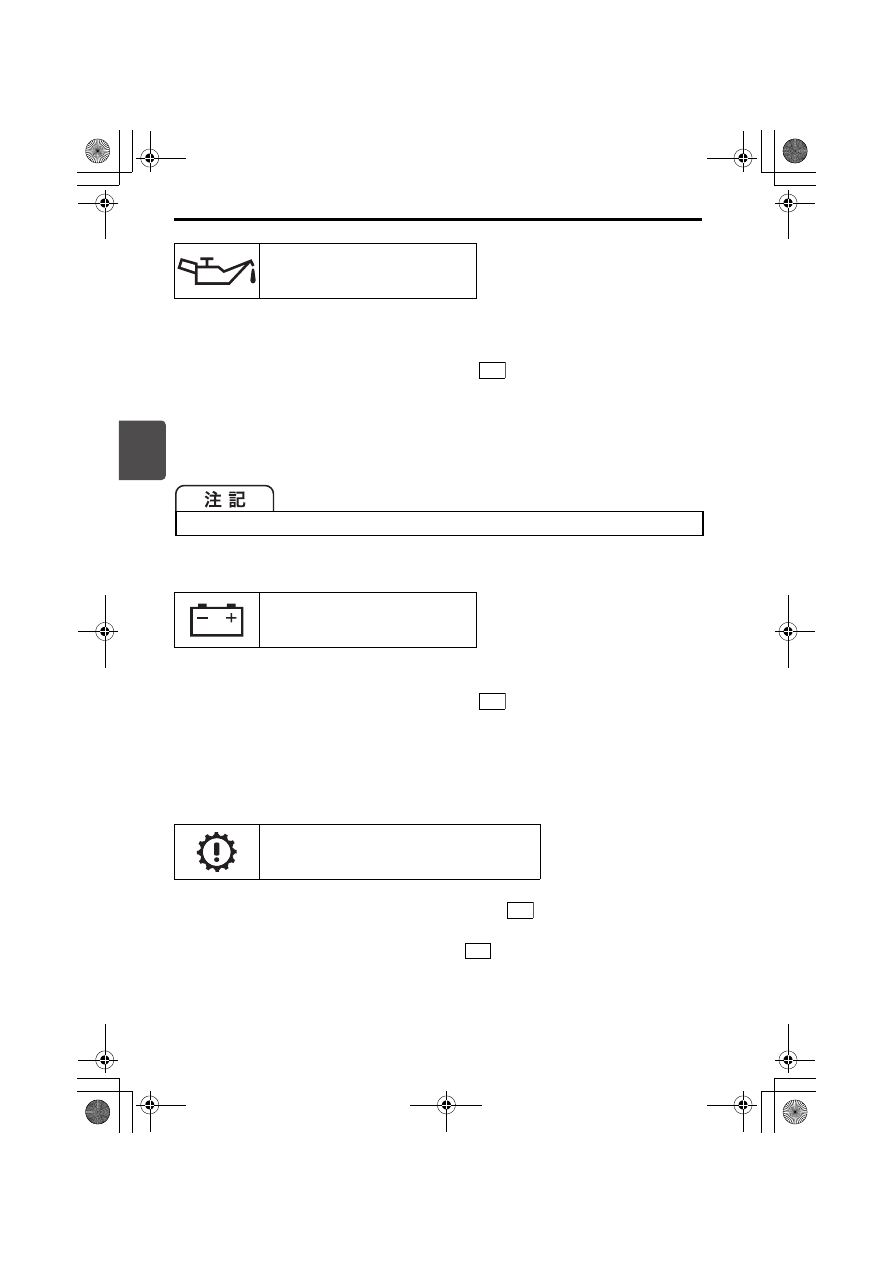

エンジン回転中に、エンジンの内部を潤滑するエンジンオイルの圧力が低下すると点灯
します。



システムが正常な場合は、エンジンスイッチを

  にしたときに点灯し、エンジン

がかかると消灯します。



エンジンオイルの量は、オイルレベルゲージで点検してください。点検方法は、「メ
ンテナンスノート」を参照してください。



エンジン回転中に点灯したときは、ただちに安全な場所に停車し、エンジンを止めて
スズキ販売店またはスズキ代理店にご連絡ください。

充電系統に異常があると、エンジン回転中に点灯します。



システムが正常な場合は、エンジンスイッチを

  にしたときに点灯し、エンジン

がかかると消灯します。



エンジン回転中に点灯したときは、ベルト切れなどが考えられます。ただちに安全な
場所に停車し、バッテリー保護のためエンジンを止めて、スズキ販売店またはスズキ
代理店にご連絡ください。

CVTのシステムに異常があると、エンジンスイッチが

 のときに点灯します。スズ

キサービス工場で点検を受けてください。



システムが正常な場合はエンジンスイッチを

  にしたときに、約 2 秒間点灯した

あと消灯します。

（10）油圧警告灯

80J223

点灯したまま走行を続けないでください。エンジンが破損するおそれがあります。

（11）充電警告灯

80J226

（12）トランスミッション警告灯

80J219

ON

ON

ON

ON

運転する前に/メーター

3-79

3

キーレスプッシュスタートシステムの異常が考えられます。鉛バッテリー電圧が正常な
状況での操作でこの表示がされたときは、スズキサービス工場で点検を受けてください。
→ 4-4ページ（イモビライザーシステム）

いずれかのドアが完全に閉まっていないときに点灯します。



点灯したままにしていると、走行するごとに警告ブザーが ポーン と1回鳴ります。

（13）イモビライザー警告灯

80J216

（14）半ドア警告灯

82K274

警告灯が点灯したまま走行しないでください。ドアが完全に閉まっていない半ドア
状態のときは、走行中にドアが開き思わぬ事故につながるおそれがあります。

鉛バ ッテリー保護のため、次 の条件をすべてみ たすと、自動的に消灯し ます。
（バッテリーセーバー機能）



エンジンスイッチが

（OFF）の位置で、キーレスプッシュスタートシステ

ム非装備車はキーを差していない



点灯したまま15分が経過

LOCK

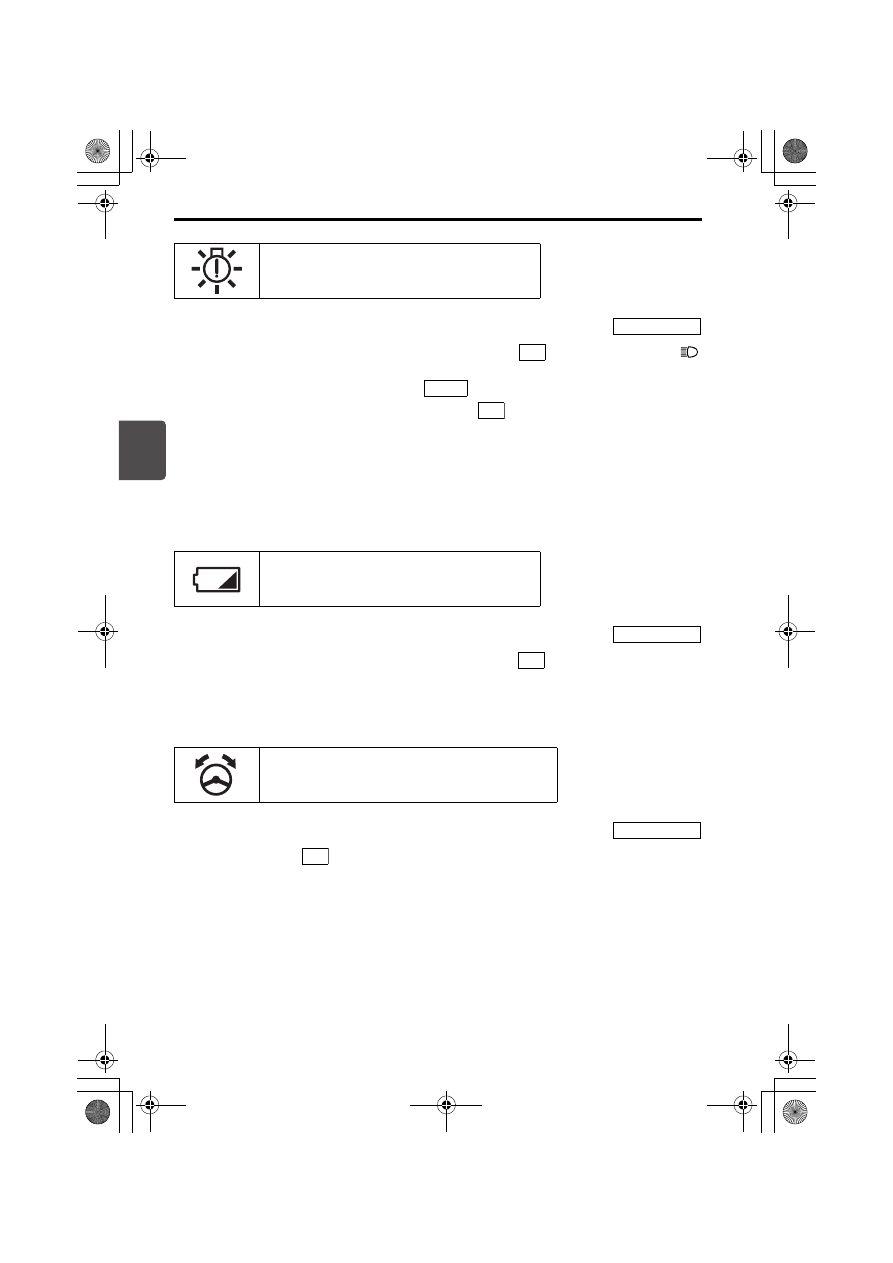

運転する前に/メーター

3-80

3

LEDヘッドライトに異常があると、エンジンスイッチが

 でライトスイッチを

またはAUTOの位置にしたときに点灯します。点灯した場合、ライトスイッチをOFFの
位置にもどしても、エンジンスイッチを

（OFF）にするまで点灯し続けます。



システムが正常な場合は、エンジンスイッチを

  にしたときに約 2 秒間点灯した

あと消灯します。



ライトスイッチがAUTO位置であっても、日中など明るい状態ではヘッドライトが点
灯しないため、警告灯は点灯しません。



エンジン回転中に点灯した場合は、安全な場所に停車し、スズキ販売店またはスズキ
代理店にご連絡ください。

携帯リモコンの電池切れが近いと、エンジンスイッチを

 にしたときに、約15秒間

表示されます。電池交換のうえ、警告灯をリセットしてください。
→ 6-10ページ（リモコンキーの電池交換）

エンジンスイッチが

 のときに、ハンドルロックが未解除の場合に点灯します。

→ 4-4ページ（ハンドルロックが解除できないときは）

（15）LEDヘッドライト警告灯

81P30700

（16）携帯リモコン電池消耗警告灯

70K122

（17）ハンドルロック未解除警告灯

63R30550

タイプ別装備

ON

LOCK

ON

タイプ別装備

ON

タイプ別装備

ON

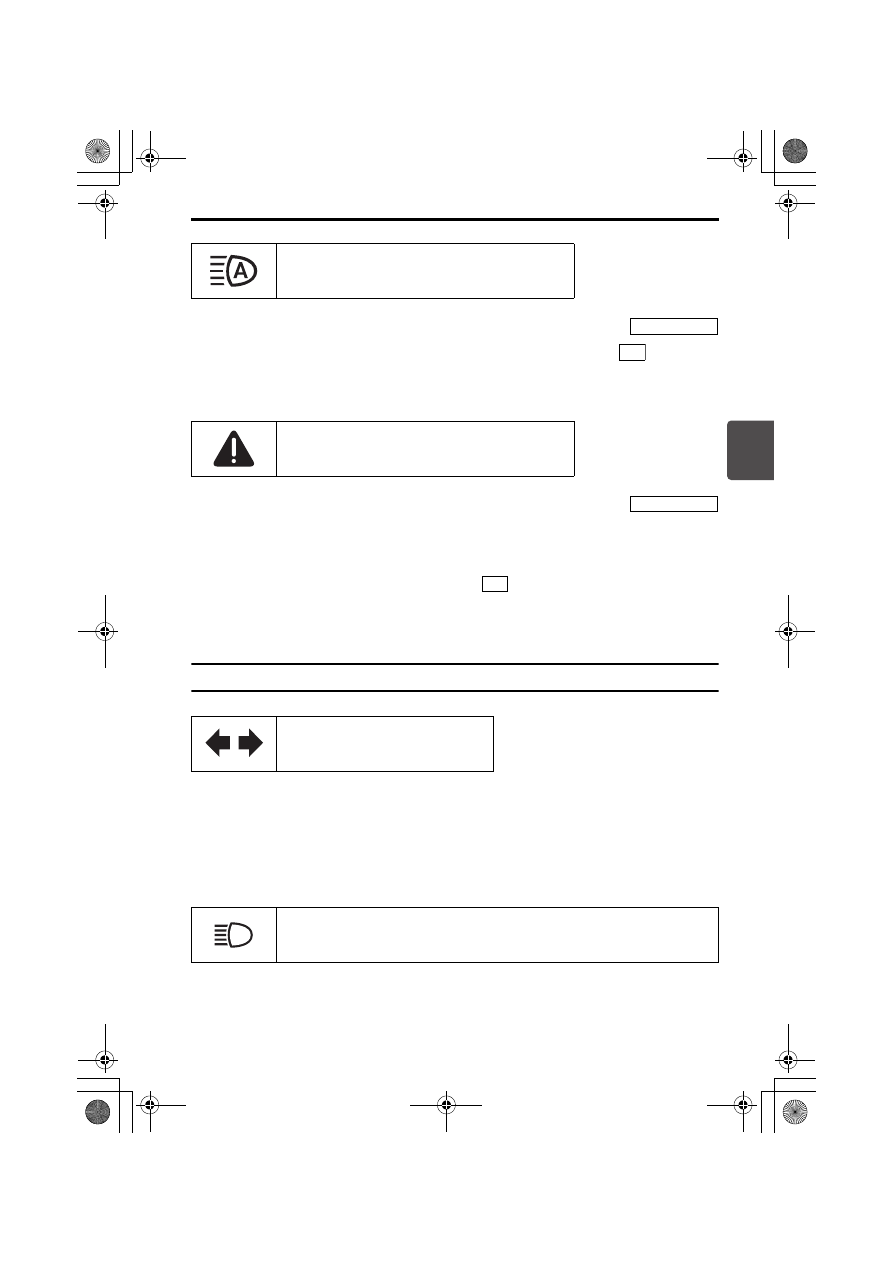

運転する前に/メーター

3-81

3

ハイビームアシストのシステムに異常があると、エンジンスイッチが

 のときにオ

レンジ色に点灯します。スズキサービス工場で点検を受けてください。



レーザーレーダーと単眼カメラのシステムが一時停止したとき点滅します。
→ 4-41ページ（レーザーレーダーと単眼カメラの一時停止・故障）



システムが正常な場合はエンジンスイッチを

  にしたときに、約 2 秒間点灯した

あと約2秒間点滅してから消灯します。

表示灯



方向指示器／非常点滅表示灯を作動させると点滅します。



点滅が異常に速くなったときは、方向指示器／非常点滅表示灯の電球切れが考えられ
ます。
→ 7-25ページ（電球を交換するときは）

ヘッドライトが上向きのときに点灯します。

（18）ハイビームアシスト警告灯

63R30580

（19）マスターウォーニング

81M10110

（20）方向指示器表示灯

72M00170

（21）ヘッドライト上向き（ハイビーム）表示灯

80J212

タイプ別装備

ON

タイプ別装備

ON

運転する前に/メーター

3-82

3

ヘッドライトや車幅灯が点灯している間、点灯します。

S（スポーツ）モードスイッチがONのときに点灯します。
→ 4-18ページ（S（スポーツ）モードスイッチ）

ESP

®

 OFFスイッチを長押しすると点灯します。

→ 4-32ページ（ESP

®

装備車の取扱い）



トラクションコントロールまたはスタビリティコントロールが作動すると、小刻みに
点滅します。



ESP

®

のシステムに異常があると点灯します。

→ 4-32ページ（ESP

®

装備車の取扱い）

（22）ライト点灯表示灯

82K096

（23）S（スポーツ）モード表示灯

65P30920

（24）ESP

®

 OFF表示灯

63R31030

（25）ESP

®

作動表示灯

79K019

タイプ別装備

運転する前に/メーター

3-83

3

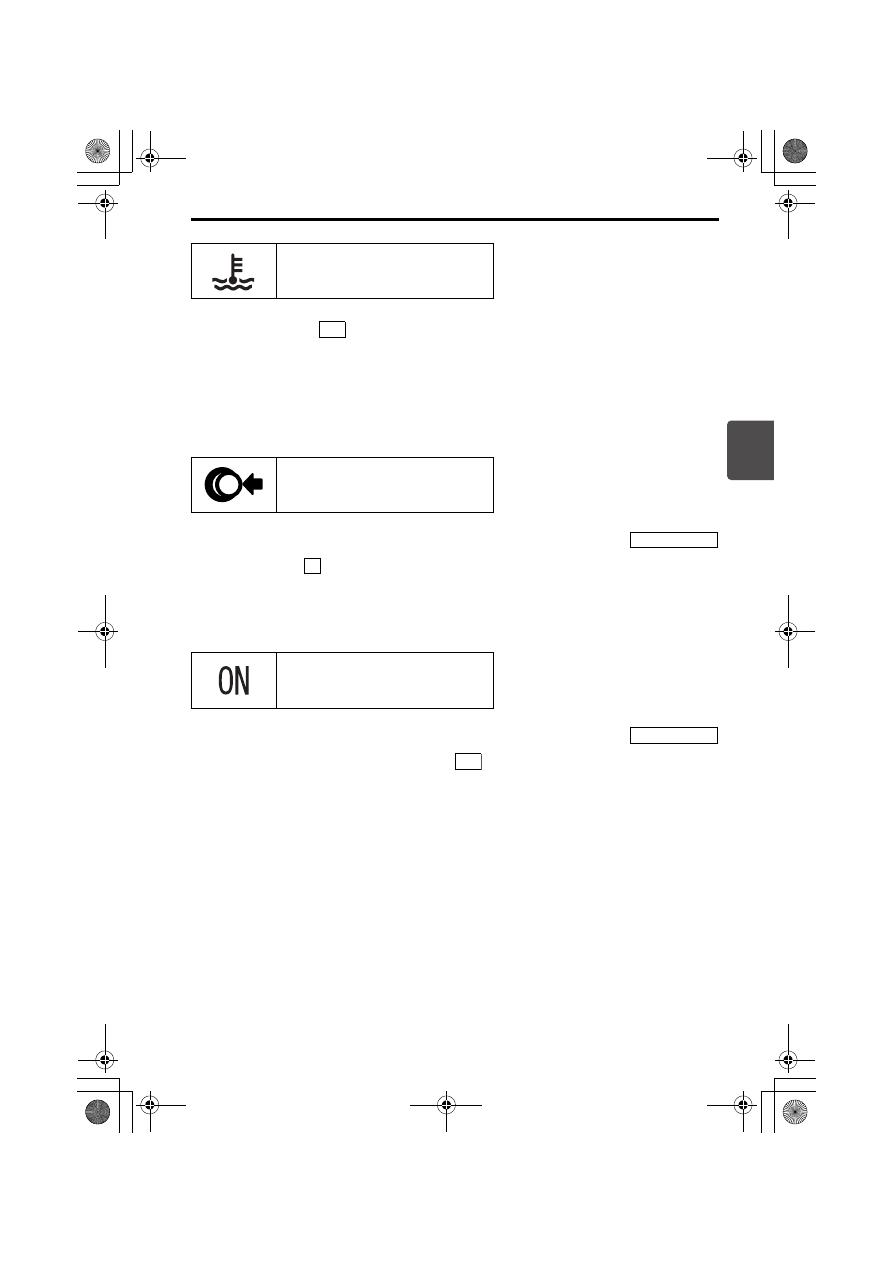

エンジンスイッチが

 のときに、エンジン冷却水温が低いと青色に点灯し、エンジ

ンが暖まると消灯します。



暖機を十分にしても青色に点灯したままのときは、センサーの異常が考えられます。
また、赤色に点滅したときは、システムの異常が考えられます。スズキサービス工場
で点検を受けてください。

セレクトレバーが

 位置で、ブレーキペダルを踏んで点灯したときは、エンジンの始

動が可能です。
→ 4-5ページ（キーレスプッシュスタートシステム）

エンジン停止状態で、エンジンスイッチが

 位置にあると点灯します。

→ 4-6ページ（電源の切替えのしかた）

（26）低水温表示灯（青色）

65P30800

（27）プッシュ表示灯

82K174

（28）IG ON表示灯

82K098

ON

タイプ別装備

P

タイプ別装備

ON

運転する前に/メーター

3-84

3

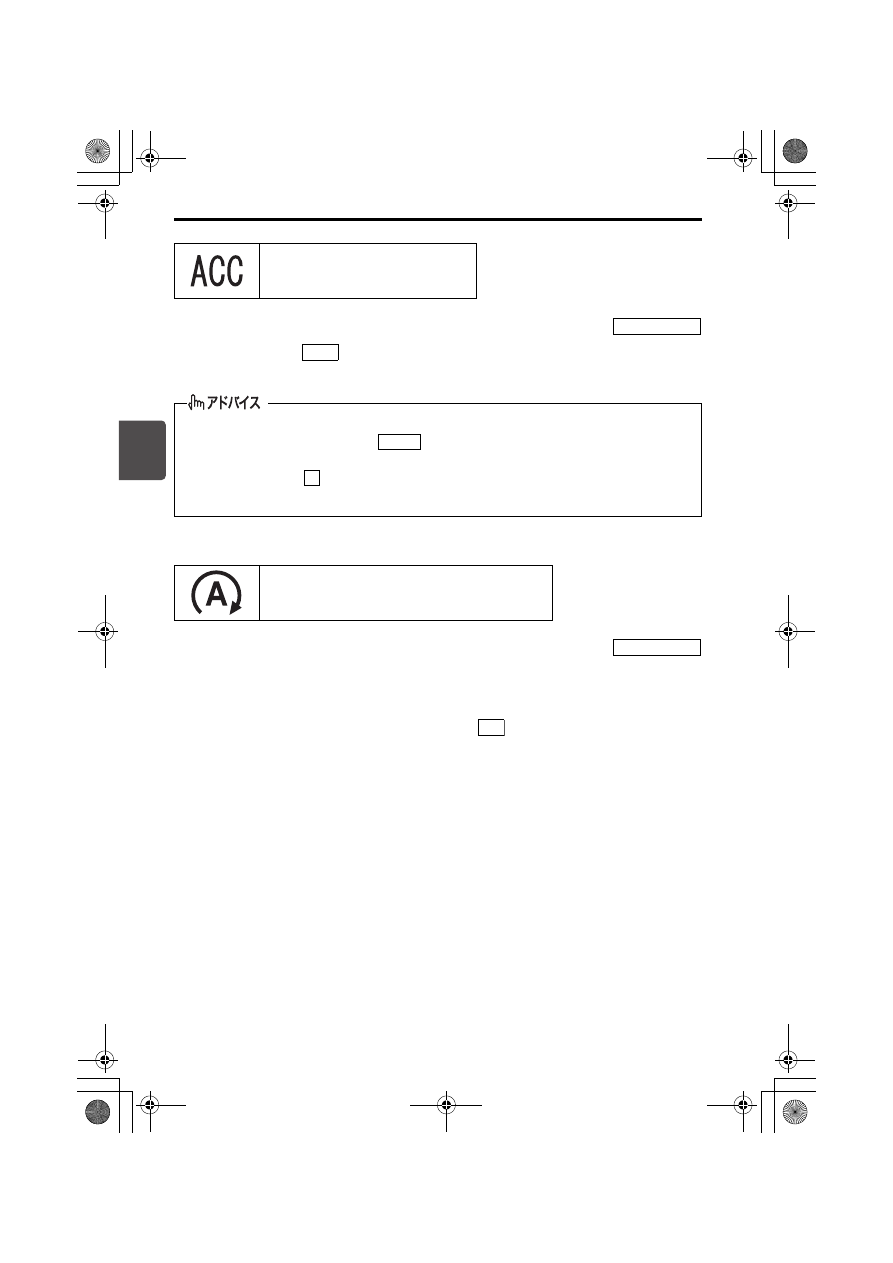

エンジンスイッチが

 位置にあると点灯します。

→ 4-6ページ（電源の切替えのしかた）

走行中に、エンジンが自動停止する条件（スタンバイ条件）をみたすと点灯します。
→ 4-66ページ（アイドリングストップシステム）



システムが正常な場合は、エンジンスイッチを

  にしたときに、約 2 秒間点灯し

たあと消灯します。

（29）ACC表示灯

82K097

鉛バッテリー保護のため、次の条件をすべてみたして約 60 分が経過すると、自動的
に消灯してエンジンスイッチが

（OFF）位置にもどります。



ブレーキペダルが踏まれていない



セレクトレバーが

 位置



すべてのドアが閉まっている

（30）アイドリングストップ表示灯

72M00032

タイプ別装備

ACC

LOCK

P

タイプ別装備

ON

運転する前に/メーター

3-85

3



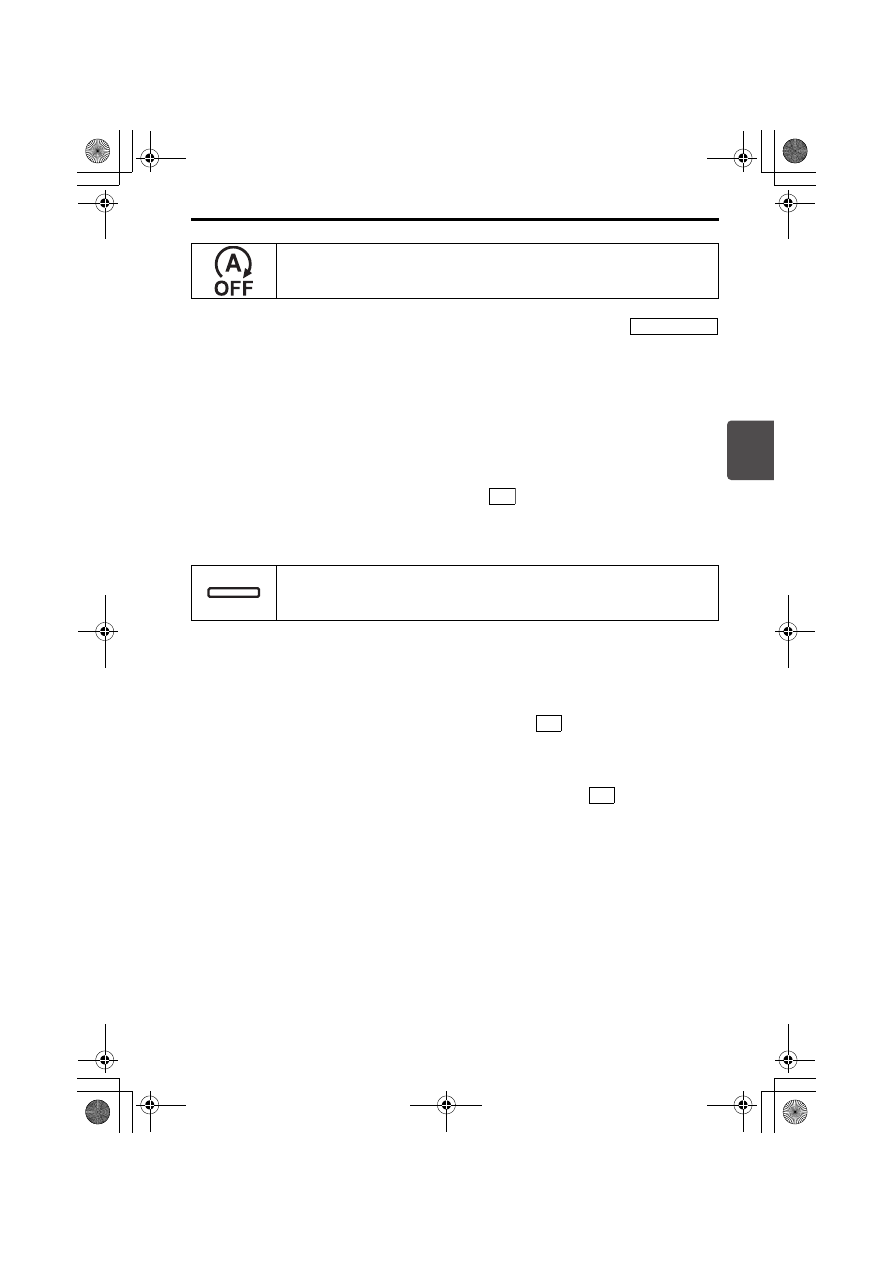

アイドリングストップシステムOFFスイッチを押すと点灯します。
→ 4-74ページ（アイドリングストップシステムOFFスイッチ）



次のような状況になると点滅します。
・アイドリングストップシステムに異常があるとき
・エンジン部品（スターター）やバッテリーが交換時期であるとき
→ 4-66ページ（アイドリングストップシステム）



システムが正常な場合は、エンジンスイッチを

にしたときに、約 2 秒間点灯した

あと消灯します。



セキュリティアラームが＜警報モード＞のときに、ドアをキーレスエントリーまたは
キーレスプッシュスタートシステム装備車のリクエストスイッチで施錠すると、小刻
みに点滅して約20秒後にセキュリティアラームがセットされます。
セット中は、2秒間隔で点滅します。



駐車時に警報が作動していると、エンジンスイッチを

  にしたときに約 8 秒間小

刻みに点滅します。
→ 3-17ページ（セキュリティアラーム）



車体の電子制御システムに異常があると、エンジンスイッチが

 のときに約15秒

間、1秒間隔で点滅します。スズキサービス工場で点検を受けてください。

（31）アイドリングストップシステムOFF表示灯

63R31040

（32）セキュリティアラームインジケーター

63R30560

タイプ別装備

ON

ON

ON

運転する前に/メーター

3-86

3



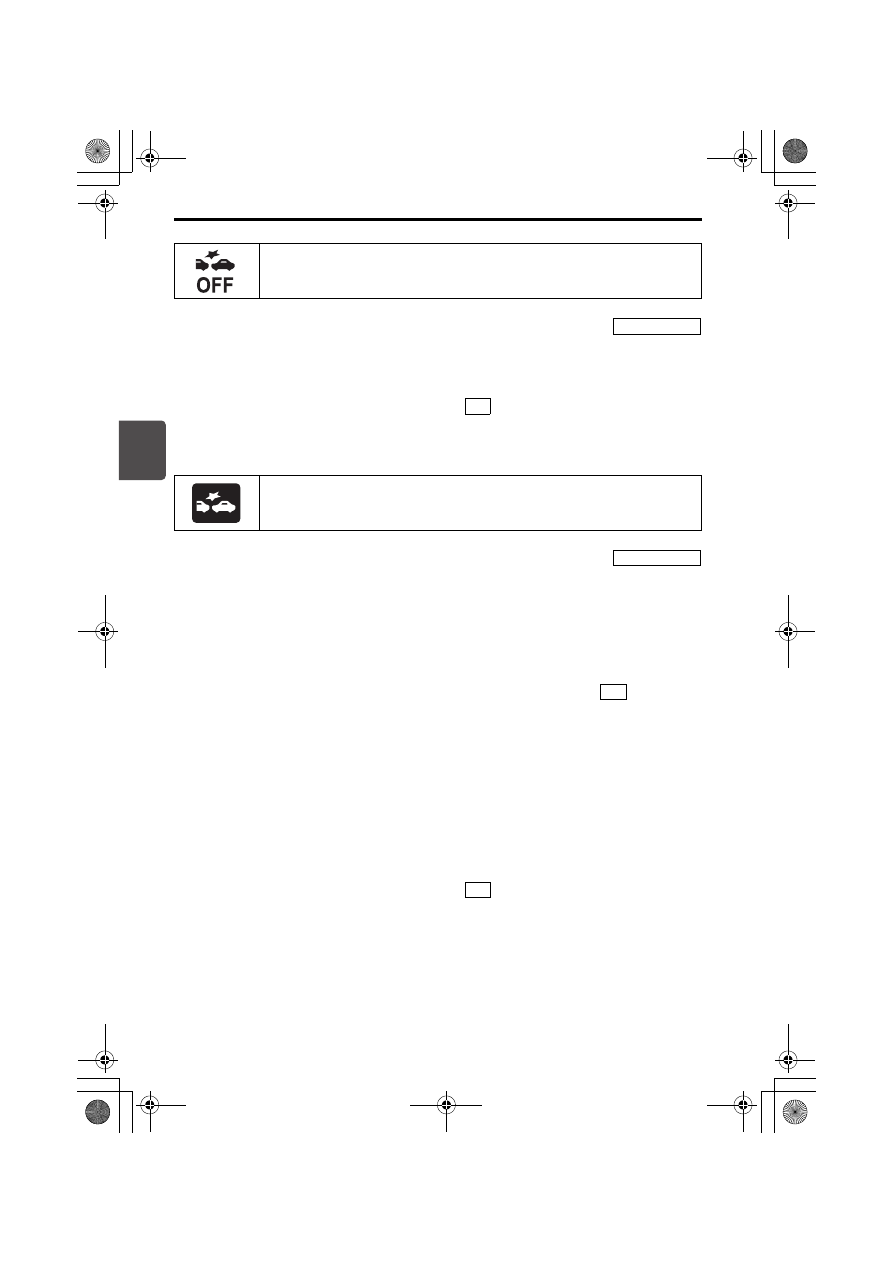

デュアルセンサーブレーキサポートOFFスイッチを長押しすると点灯します。
→ 4-61ページ（デュアルセンサーブレーキサポートOFFスイッチ）



システムが正常な場合はエンジンスイッチを

  にしたときに、約 4 秒間点灯した

あと消灯します。



デュアルセンサーブレーキサポートまたは誤発進抑制機能が作動中に点滅します。
→ 4-46ページ（デュアルセンサーブレーキサポート）
→ 4-52ページ（誤発進抑制機能）



レーザーレーダーと単眼カメラのシステムが一時停止のときに点灯します。同時にマ
スターウォーニングが点滅します。



次のような電子制御システムに異常があると、エンジンスイッチが

  のときに点

灯します。スズキサービス工場で点検を受けてください。
・デュアルセンサーブレーキサポート

→ 4-46ページ（デュアルセンサーブレーキサポート）

・誤発進抑制機能

→ 4-52ページ（誤発進抑制機能）

・先行車発進お知らせ機能

→ 4-57ページ（先行車発進お知らせ機能）



システムが正常な場合はエンジンスイッチを

  にしたときに、約 4 秒間点灯した

あと消灯します。

（33）デュアルセンサーブレーキサポートOFF表示灯

72M20303

（34）デュアルセンサーブレーキサポート作動表示灯

72M20304

タイプ別装備

ON

タイプ別装備

ON

ON

運転する前に/メーター

3-87

3



車線逸脱警報OFFスイッチを長押しすると点灯します。
→ 4-62ページ（車線逸脱警報OFFスイッチ）



システムが正常な場合はエンジンスイッチを

  にしたときに、約 4 秒間点灯した

あと消灯します。



車線逸脱警報が作動中に点滅します。
→ 4-46ページ（デュアルセンサーブレーキサポート）



レーザーレーダーと単眼カメラのシステムが一時停止のときに点灯します。同時にマ
スターウォーニングが点滅します。



次のような電子制御システムに異常があると、エンジンスイッチが

  のときに点

灯します。スズキサービス工場で点検を受けてください。
・車線逸脱警報

→ 4-54ページ（車線逸脱警報）

・ふらつき警報

→ 4-56ページ（ふらつき警報）



システムが正常な場合はエンジンスイッチを

  にしたときに、約 4 秒間点灯した

あと消灯します。

（35）車線逸脱警報OFF表示灯

63R31050

（36）車線逸脱警報作動表示灯

63R31060

タイプ別装備

ON

タイプ別装備

ON

ON

運転する前に/メーター

3-88

3

フォグランプが点灯している間、点灯します。

ハイビームアシストのシステムが作動すると緑色に点灯します。

モーターによるクリープ走行時に点灯します。
→ 4-63ページ（マイルドハイブリッド）



車両接近通報装置に異常があると点滅します。



システムが正常な場合はエンジンスイッチを

  にしたときに、約 4 秒間点灯した

あと消灯します。

（37）フォグランプ点灯表示灯

63R30570

（38）ハイビームアシスト作動表示灯

63R30580

（39）EV表示灯

63R30600

（40）  → 4-31ページ（車両接近通報装置）

63R30590

タイプ別装備

タイプ別装備

タイプ別装備

タイプ別装備

ON
