Suzuki Spacia Custom Z (2017 year). Instruction japanese - part 10





運転する前に/お子さま用シート

3-71

3

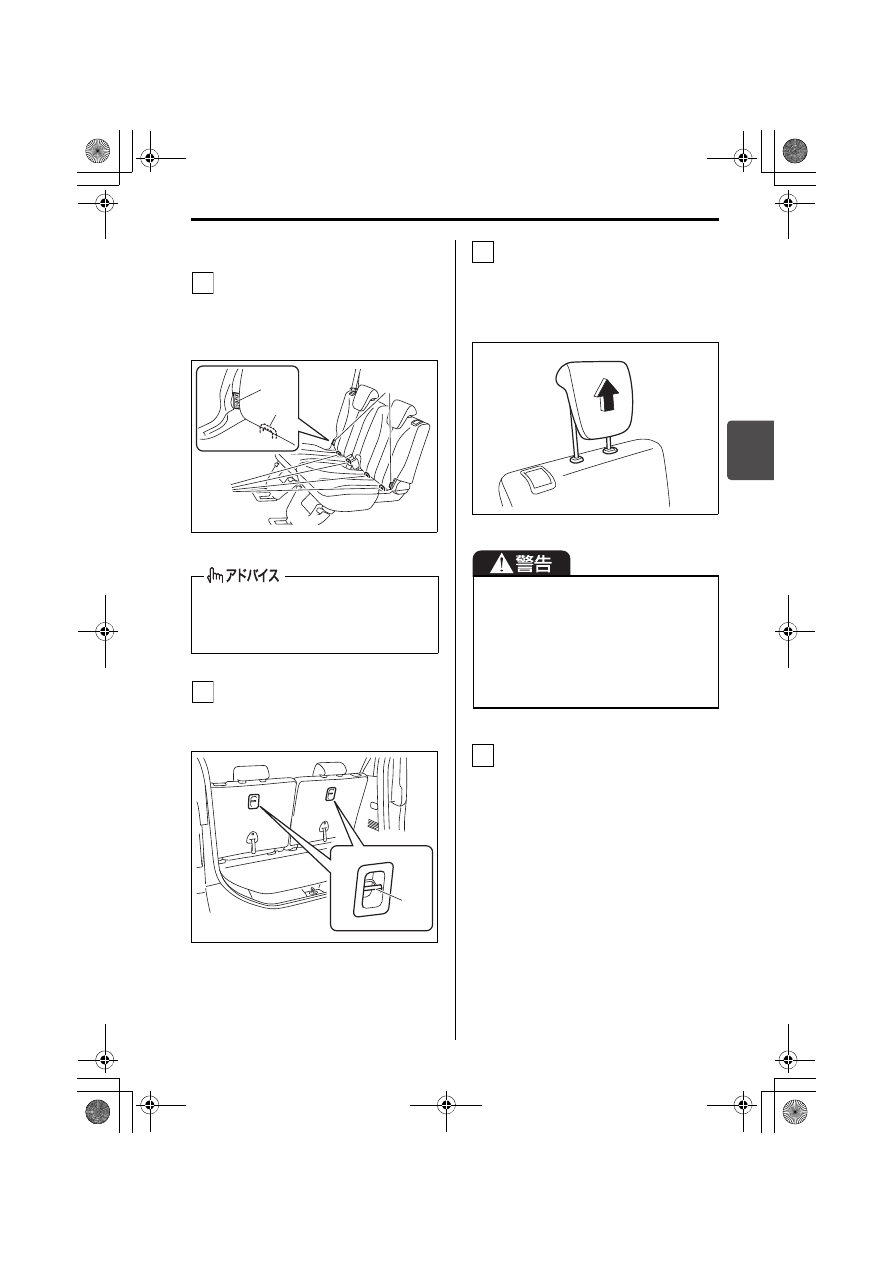

■ 固定のしかた

ISOFIX アンカー(1)の位置を確認
します。

座面と背もたれのすきまにありま
す。

81M30730

テザーアンカー(3)の位置を確認
します。

背もたれ裏側にあります。

81M30740

後席のヘッドレストは、お子さま用
シートに当たらない高さに調節する
か取り外します。
→ 3-40ページ(ヘッドレストの高

さ調節と取り外し・取り付け)

81M30520

座席が確実に固定されているか確認
します。

ISOFIX アンカーがある付近の背もた
れには、上図のようなタグ(2)がつ
いています。

1

(1)

(2)

(2)

(1)

2

(3)

ヘッドレストを調節してもお子さま用
シートに当たる場合は、ヘッドレスト
を取り外してください。ヘッドレスト
に当たった状態ではお子さま用シート
が確実に固定されないため、衝突のと
きなどにお子さまが重大な傷害を受け
るおそれがあります。

3

4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/お子さま用シート

3-72

3

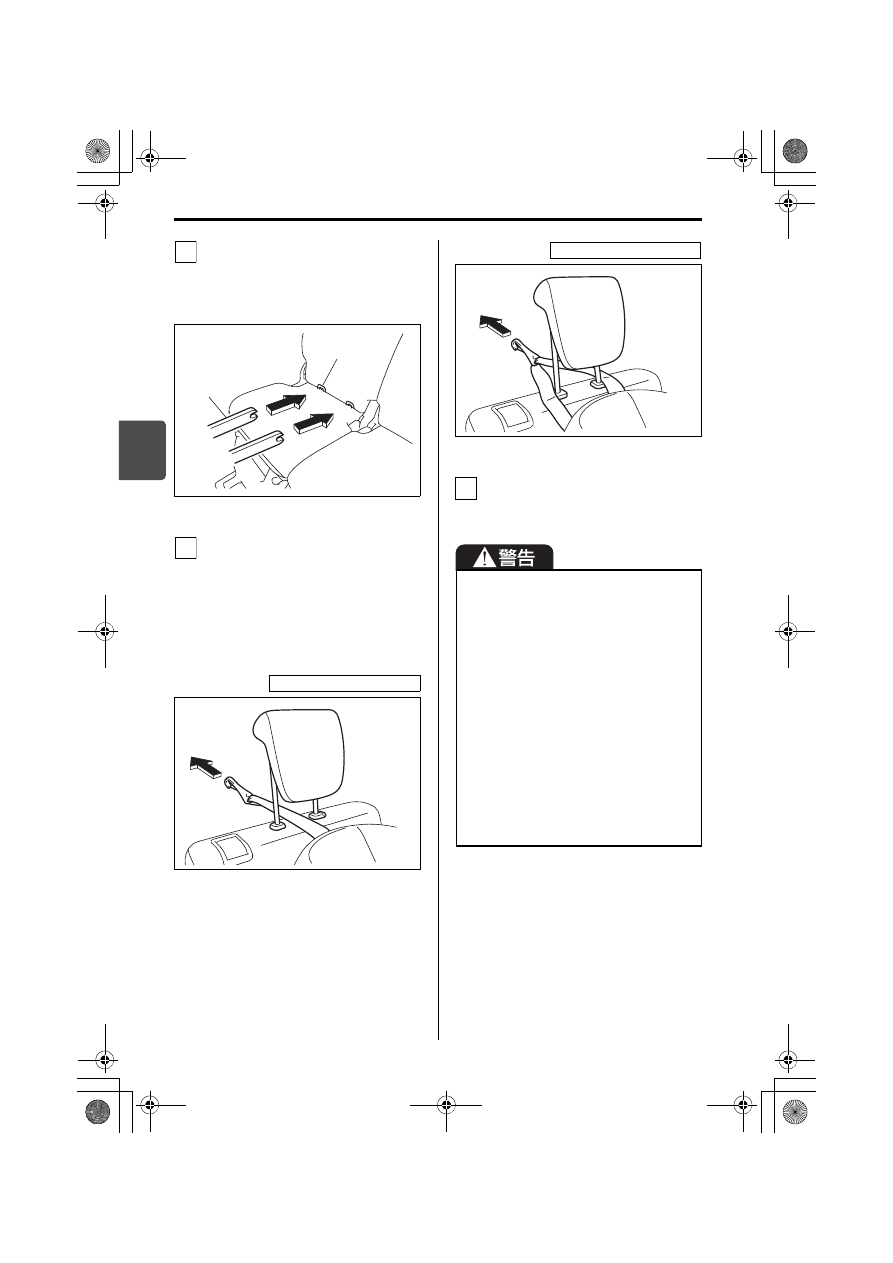

お子さま用シートに付属の取扱説明
書にしたがって、お子さま用シート
のコネクター(4)を ISOFIX アン
カー(5)へ差し込みます。

81M30750

テザーベルトを使用する場合、次の
ようにしてテザーアンカーへ取り付
けます。

ヘッドレストを取り付けていると
きは、図(代表例)のように持ち
上げたヘッドレストと背もたれの
間を通す

81M30760

81M30770

お子さま用シートを前後左右にゆ
すって、確実に取り付けられている
か確認します。

5

(5)

(4)

6

テザーベルト1本の場合

お子さま用シートを取り付けるとき
は、ISOFIX アンカーやテザーアン
カー周辺に異物やシートベルトなど
がないか確認してください。シート
ベルトなどがかみ込むと、お子さま
用シートが正しく固定されず、衝突
のときなどにお子さまが重大な傷害
を受けるおそれがあります。

荷物の固定などに、ISOFIX アンカー
やテザーアンカーを使用しないでく
ださい。アンカーが曲がったり損傷
したりすると、お子さま用シートが
正しく固定されず、衝突のときなど
にお子さまが重大な傷害を受けるお
それがあります。

テザーベルト2本の場合

7

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-73

3

イラストは代表例です。お車のタイプにより、このイラストと異なることがあります。

81M30782

81M31031

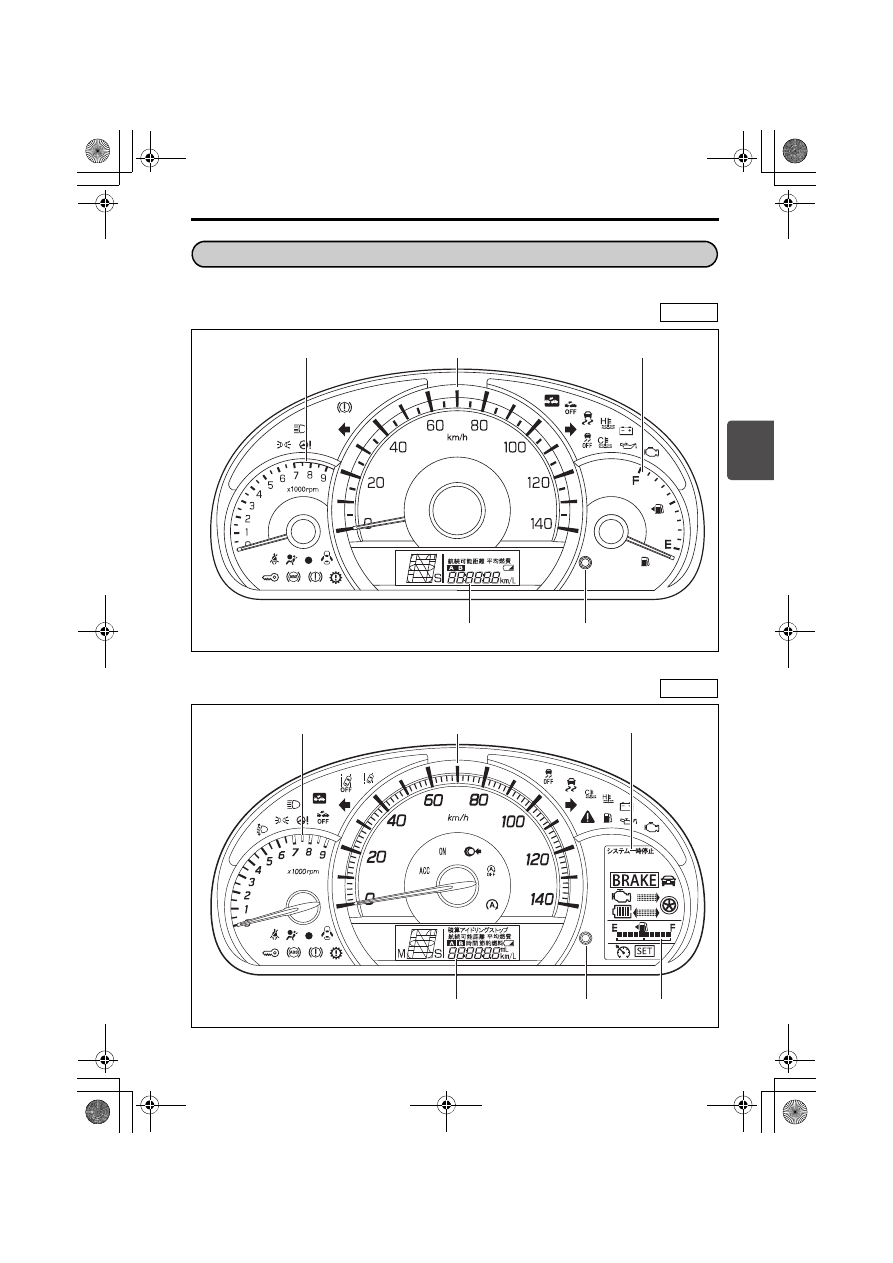

メーター

メーターの見かた

Aタイプ

(4)

᚜ᇉҒఉțʘʠ

(1)

(3)

(2)

Bタイプ

(1)

(4)

(4)

(3)

᚜ᇉҒఉțʘʠ

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-74

3

(1)スピードメーター(速度計)
(2)タコメーター(エンジン回転計)
(3)燃料計
(4)マルチインフォメーションディスプレイ

(1) スピードメーター(速度計)

走行速度がkm/hで示されます。

燃費効率が良い運転をしていると判定されると、目盛りの照明の一部が青色から緑色に
変化します。

次のようなときは、エコドライブアシスト照明は緑色へ変化しません。
・セレクトレバーが

 の位置以外のとき

・S(スポーツ)モードスイッチ(タイプ別装備)がOFFのとき

エンジンスイッチを

  にすると、マルチインフォメーションディスプレイ(4)

と表示されます。また、スピードメーターとタコメーターの指針が一度

振り切れます。

メーターの照明は、エンジンスイッチを

 にすると点灯し、

 または

(OFF) にすると消灯します。

車速約10 km/h未満の場合、目盛りの照明は変化しません。

設定の切替え(カスタマイズ)をすると、目盛りの照明を変化させなくすることが
できます。設定の切替えについては、スズキ販売店またはスズキ代理店にご相談く
ださい。

ON

ON

ACC

LOCK

エコドライブアシスト照明(Aタイプ)

D

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-75

3

目盛りの照明の一部が、次のようになります。

通常の走行時は、青色に点灯します。

燃費効率が良い運転をしていると判定されると、緑色に変化します。

アイドリングストップシステム装備車の場合、減速エネルギー回生時は、白色に変化
します。
→ 4-71ページ(S - エネチャージ)

(2) タコメーター(エンジン回転計)

1分間あたりのエンジン回転速度(回転数)が示されます。

アイドリングストップシステム装備車の場合、エンジンの自動停止中も緑色に変化
します。
→ 4-73ページ(アイドリングストップシステム)

設定の切替え(カスタマイズ)をすると、目盛りの照明を変化させなくすることが
できます。
→ 3-85ページ(セッティングモード)

エンジン保護のため、指針がレッドゾーン(※)に入らないように運転してください。
※エンジンの許容回転を超えていることを示す赤色表示範囲

シフトダウンすると、エンジン回転が上がります。とくに注意してください。

ステータスインフォメーションランプ(Bタイプ)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-76

3

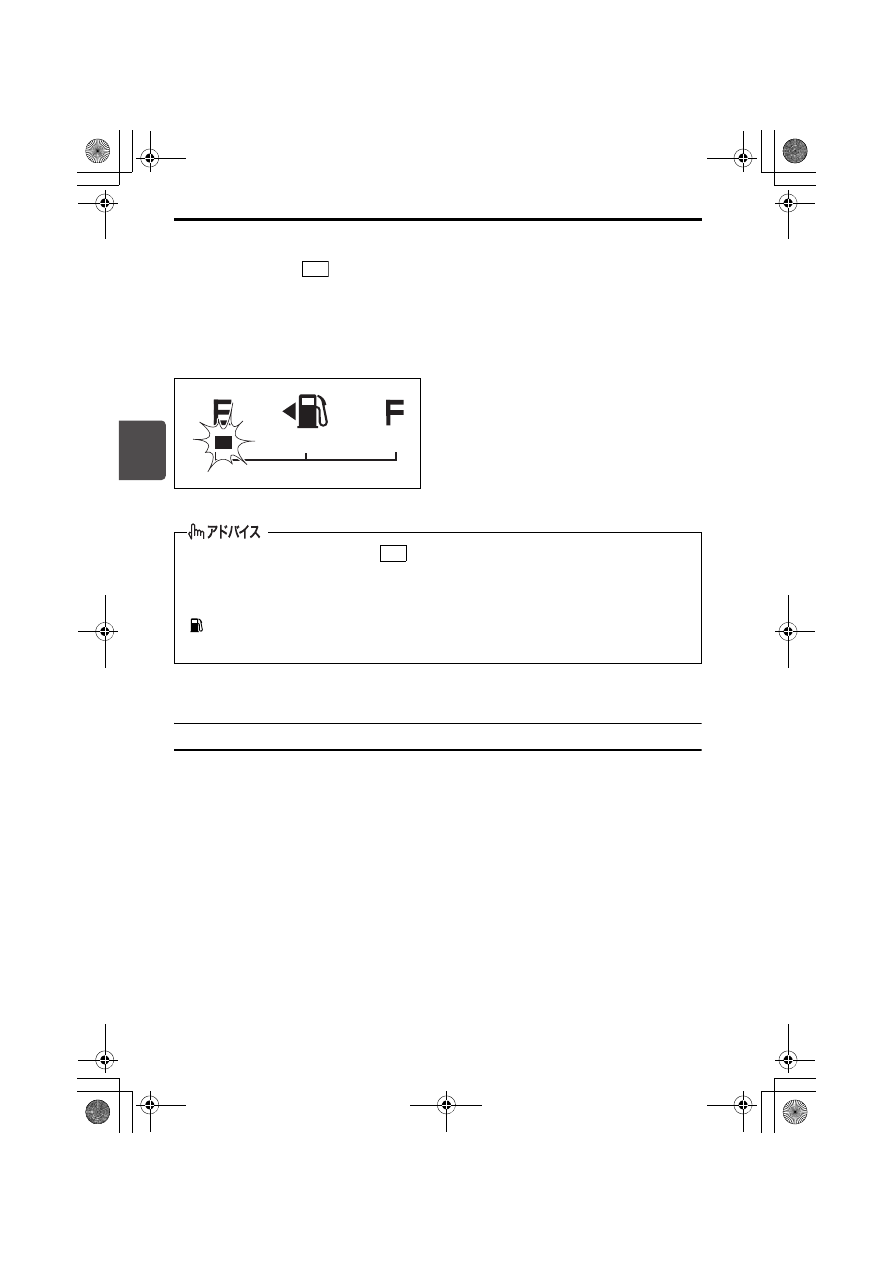

(3) 燃料計

エンジンスイッチが

 のとき、燃料残量の目安が示されます。

燃料残量警告灯が点灯したときは、すみやかに給油してください。
 3-89ページ(燃料残量警告灯)

Bタイプのメーターの場合、燃料残量警告灯が点灯するとともに燃料計の目盛り(一つ)
が点滅したときは、燃料がほとんどありません。ただちに給油してください。

54M3029

マルチインフォメーションディスプレイ(4)

Bタイプのメーター右側に表示される内容については、次の項目をお読みください。

クルーズコントロールシステム
 4-29ページ

運転支援機能(ステレオカメラ式)
 4-50ページ

エネルギーフローインジケーター
 4-71ページ

給油後は、エンジンスイッチを

 にしてから正しい量を示すまでに、少し時間が

かかります。

坂道やカーブなどでは、タンク内の燃料が移動するため、表示が変わることがあり
ます。

 の左にある  印は、給油口(フューエルリッド)が助手席側の車両後方にある

ことを示します。

ON

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-77

3

■ メーター中央

エンジンスイッチを

 にすると、次のいずれかが表示されます。また、メーター内

の表示切替えノブを押すごとに、番号の順に表示が切り替わります。

①オドメーター(積算距離計) → 3-78ページ

②トリップメーター(区間距離計)

  → 3-78ページ

③トリップメーター

 → 3-78ページ

④瞬間燃費 → 3-79ページ

⑤平均燃費 → 3-79ページ

⑥航続可能距離 → 3-80ページ

⑦積算アイドリングストップ節約燃料(※1) → 3-80ページ

⑧積算アイドリングストップ時間(※1) → 3-81ページ

⑨照明コントロール表示(※2) → 3-81ページ

※1アイドリングストップシステム装備車のみ

走行中は、表示の切替え操作をしないでください。操作に気を取られて、思わぬ事
故につながるおそれがあります。

※2の⑨照明コントロール表示は、エンジンスイッチを

 にしたときは表示され

ません。表示中に一度エンジンスイッチを

(OFF)にし、再び

 にする

と、①オドメーターに切り替わります。

⑨照明コントロール表示中にノブを短押しするか 10 秒以上押さないでいると、①オ
ドメーターの表示に切り替わります。

表示は、ノブを離したときに切り替わります。

走行中にメーター内のエンジン警告灯が点灯すると、燃費や航続可能距離が正しく
表示されない場合があります。
→ 3-91ページ(エンジン警告灯)

表示される次の値は目安です。実際とは異なる場合があります。
④瞬間燃費
⑤平均燃費
⑥航続可能距離
⑦積算アイドリングストップ節約燃料

走行後、エンジンスイッチを

(OFF)にすると、1回の運転に対するエコ運

転の結果が表示されます。
→ 3-83ページ(エコ運転表示機能)

ON

A

B

ON

LOCK

ON

LOCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-78

3

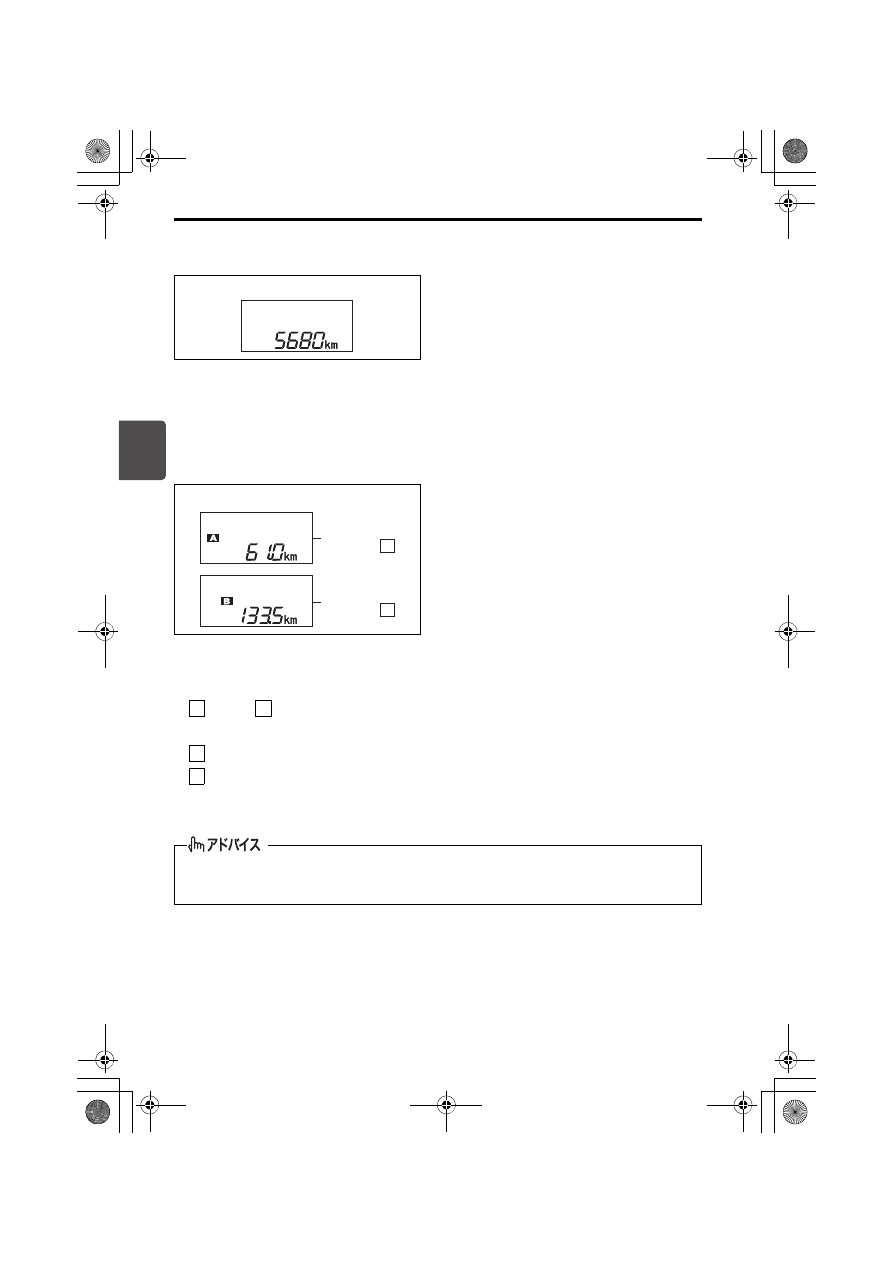

①オドメーター(積算距離計)

72M1018

新車時(またはメーター交換時)からの走行距離の累計が km 単位で表示されます。
(リセットはできません)

②、③トリップメーター(区間距離計)

72M1019

リセット後の走行距離が km 単位で表示されます。(次にリセットするまで距離計測は
継続されます)

 および

 の2種類の走行距離を同時に計測できます。

<使いかたの例>

:出発時にリセットして、出発後の距離を計測

:給油時にリセットして、給油後の距離を計測

リセットするときは、表示が「0.0」になるまで表示切替えノブを長押しします。

トリップメーターの最大値は 9999.9 で、そのあと 0.0 にもどります。(距離計測は
継続されます)

図の値は表示例です

ʒʴʍʡ
ʫ˂ʉ˂

Ǯ

Á

ʒʴʍʡ
ʫ˂ʉ˂ Â

図の値は表示例です

A

B

A

B

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-79

3

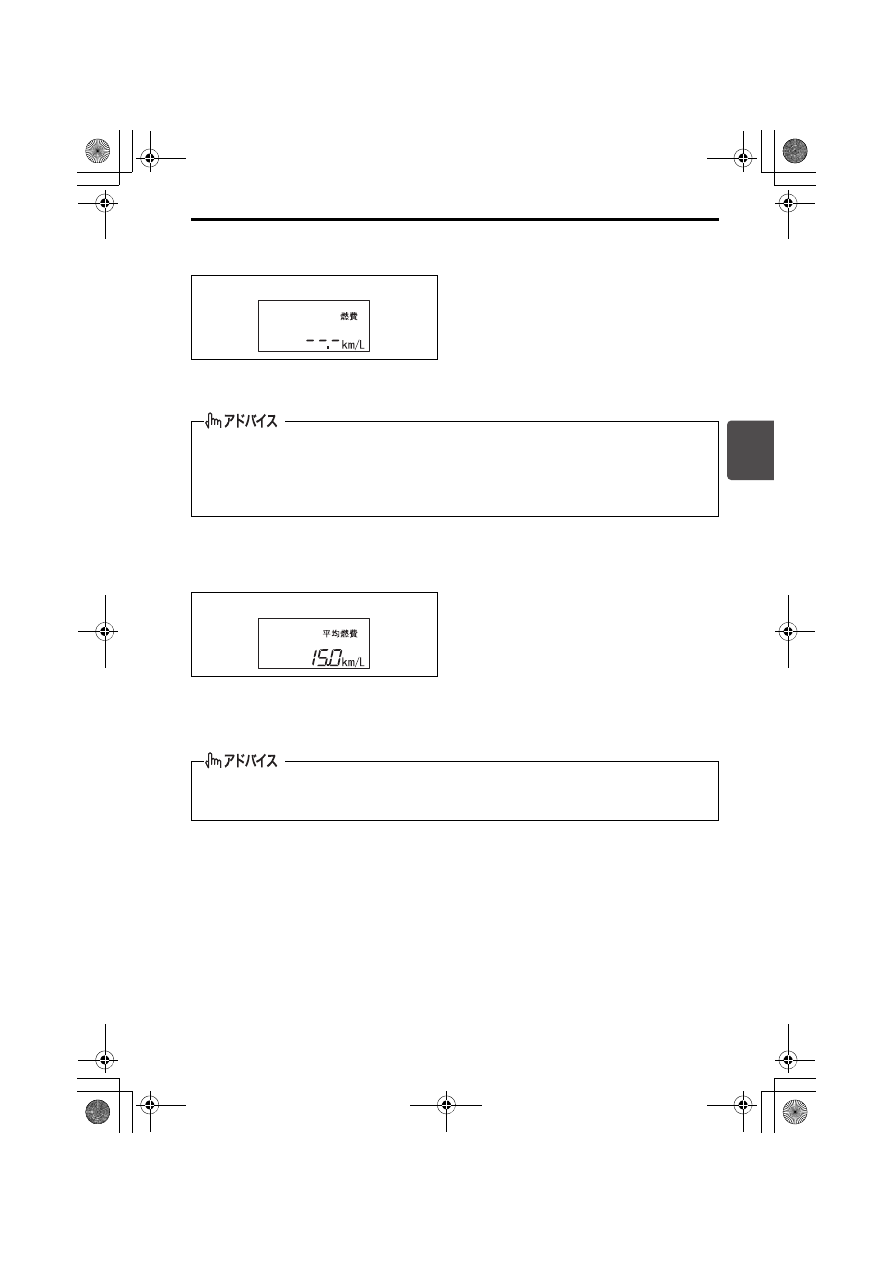

④瞬間燃費

72M1020

走行中の瞬間燃費が表示されます。

⑤平均燃費

72M1021

表示をリセットしてからの平均燃費が表示されます。

リセットするときは、平均燃費の表示中に表示切替えノブを長押しします。

停車中は値が表示されません。

最大表示値は 50.0 です。下り坂などで燃料カット制御が作動しているときでも、そ
れ以上の値は表示されません。

燃費が大きく変化する走行をすると、表示に遅れが発生します。

リセット後しばらくは、値が表示されません。

鉛バッテリーを外すと、平均燃費の表示はリセットされます。

図は表示例です

図の値は表示例です

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-80

3

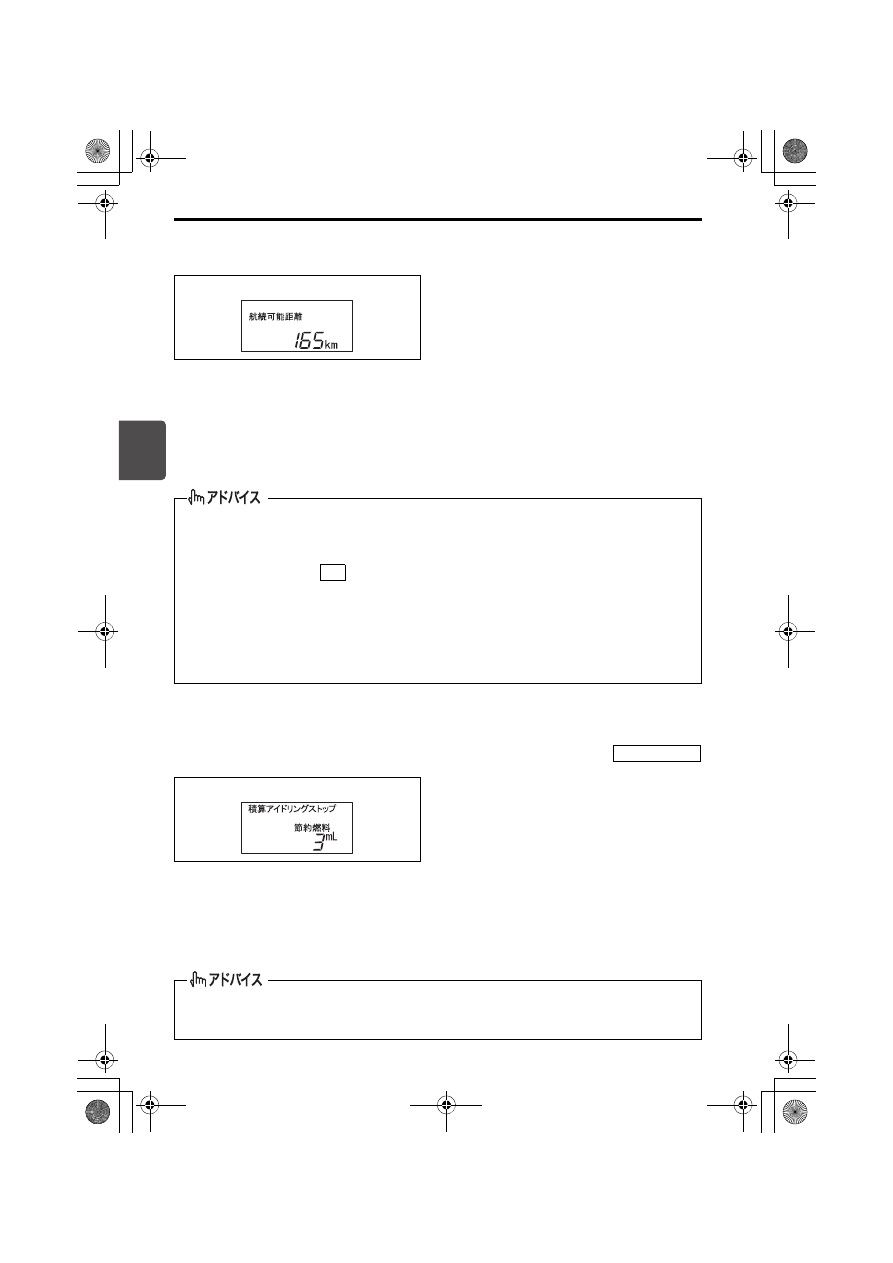

⑥航続可能距離

72M1022

現在の燃料残量で走行できるおよその距離が表示されます。

航続可能距離は過去の平均燃費をもとに算出される目安であるため、表示される距離
を実際に走行できるとは限りません。

給油すると表示が更新されます。ただし、給油量が少ないと、表示が更新されない場
合があります。

⑦積算アイドリングストップ節約燃料

72M1023

表示をリセットしてからのアイドリングストップによる節約燃料の累計がmL 単位で表
示されます。

リセットするときは、積算アイドリングストップ節約燃料の表示中に表示切替えノブ
を長押しします。

算出に使用される過去の平均燃費は、表示される平均燃費とは異なります。

鉛バッテリーを外すと過去の平均燃費の記憶が消去されますので、外す前までとは
異なる値が表示される場合があります。

エンジンスイッチを

  のままにして給油すると、正しい値が表示されない場合

があります。

次のような場合は値が表示されません。
・鉛バッテリー接続後しばらくの間
・燃料残量警告灯の点灯中

→ 3-89ページ(燃料残量警告灯)

鉛バッテリーを外すと、積算アイドリングストップ節約燃料の表示はリセットされ
ます。

図の値は表示例です

ON

タイプ別装備

図の値は表示例です

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-81

3

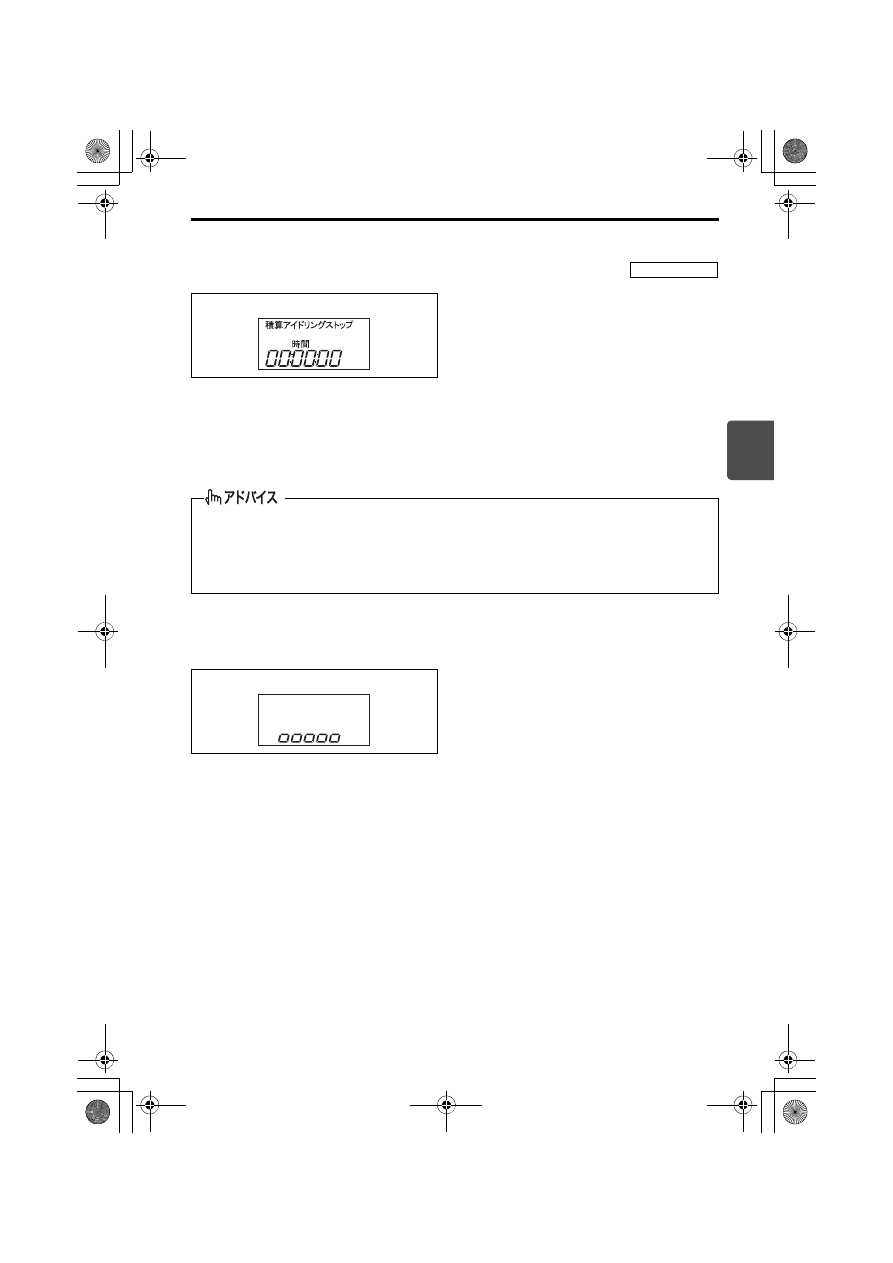

⑧積算アイドリングストップ時間

72M1024

表示をリセットしてからのアイドリングストップ時間の累計が、時、分、秒単位で表示
されます。

リセットするときは、積算アイドリングストップ時間の表示中に表示切替えノブを長
押しします。

⑨照明コントロール表示

72M1025

現在設定されているメーターの明るさが表示されます。

積算アイドリングストップ時間の最大値は 99:59:59 で、リセットするまで固定され
ます。

鉛バッテリーを外すと、積算アイドリングストップ時間の表示はリセットされま
す。

タイプ別装備

図の値は表示例です

図は表示例です

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-82

3

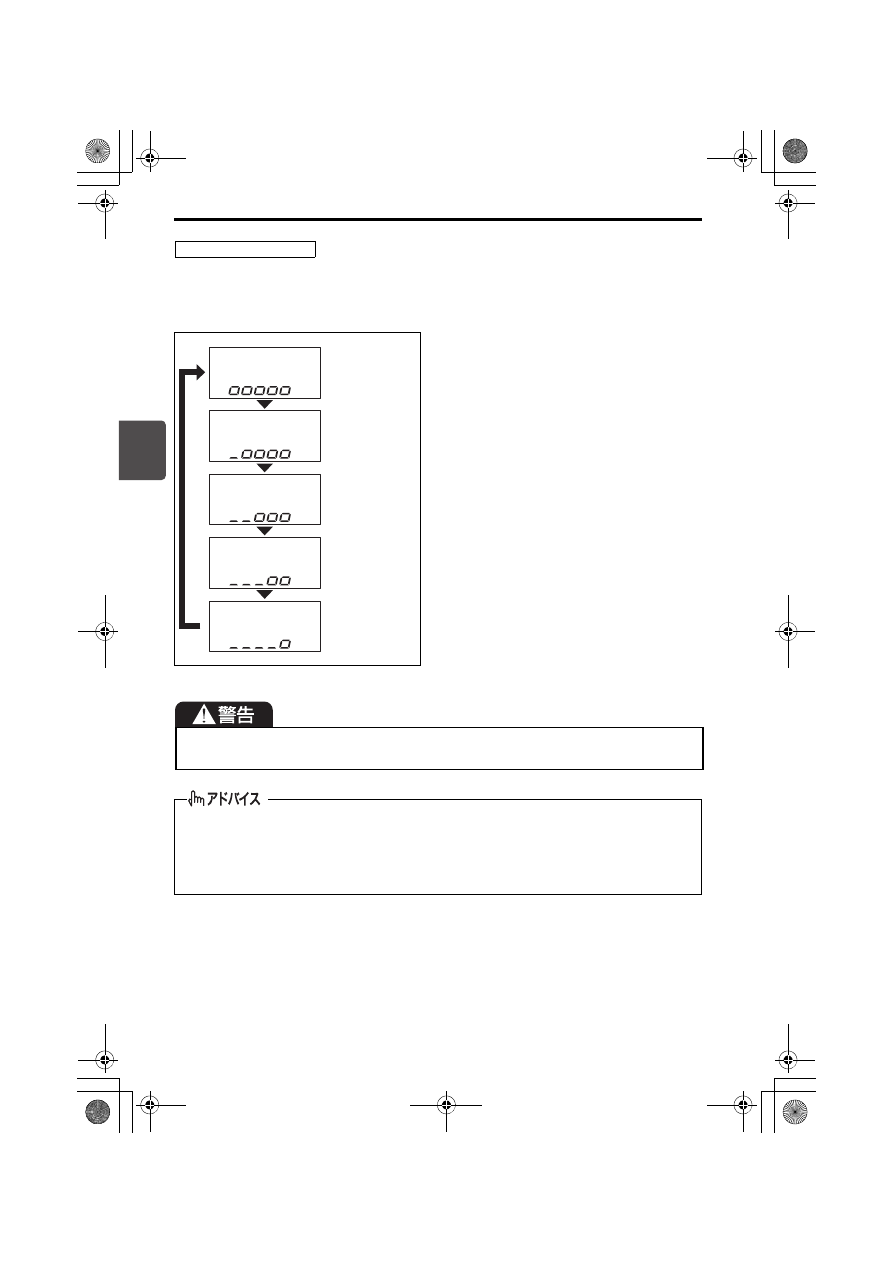

ライト点灯時と消灯時のそれぞれで5段階に調節できます。

明るさを調節したい状態(ライト点灯または消灯)にし、表示切替えノブを長押しし
ます。明るさが1段階ずつ変化します。

72M2029

走行中は明るさ調節をしないでください。操作に気を取られて、思わぬ事故につながる
おそれがあります。

調節中に、表示切替えノブを短押しするか10秒以上押さないでいると、オドメーター
の表示に切り替わります。

鉛バッテリーを外すと記憶が消去され初期状態にもどりますので、明るさ調節をや
り直す必要があります。

メーターの明るさ調節

  ஥ɞȗ
ᴥʳɮʒ๡ཌྷ஽
  Ɂқఙ࿡ৰᴦ

௠ȗ

ᴥʳɮʒཟཌྷ஽
  Ɂқఙ࿡ৰᴦ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-83

3

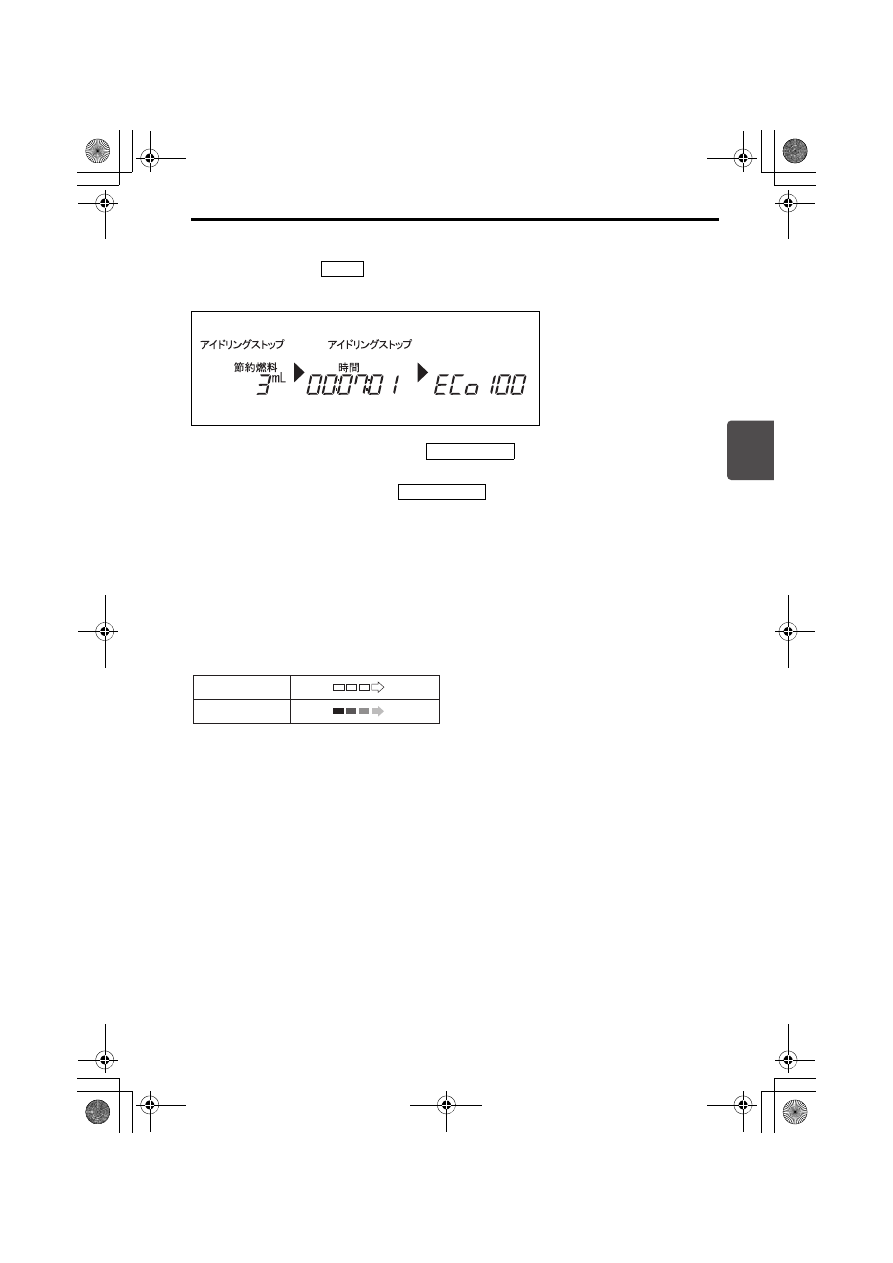

■ エコ運転表示機能

エンジンスイッチを

(OFF)にすると、次の内容が一定時間、マルチインフォ

メーションディスプレイに表示されます。

54M3145

(1)アイドリングストップ節約燃料

1回の運転でアイドリングストップによって節約された燃料がmL単位で表示されます。

(2)アイドリングストップ時間

1回の運転でのアイドリングストップの合計時間が時、分、秒単位で表示されます。

(3)エコスコア

1回の運転で、燃費効率が良いと判定された割合から、運転内容を採点します。

エコドライブの目安としてお使いください。
→ 2-35ページ(エコドライブをしましょう)

上図のように表示されている間、エコドライブアシスト照明、またはステータスイン
フォメーションランプが点灯します。照明色は、エコスコアの点数により変化します。
点数が高いほど、より緑色になります。

→ 3-74ページ(エコドライブアシスト照明)
→ 3-75ページ(ステータスインフォメーションランプ)

LOCK

(1)

(2)

(3)

図の値は表示例です

タイプ別装備

タイプ別装備

ɲɽʃɽɬ

°ǽཟ

±°°ཟ

ྃ஥ᓨ

᫺ᓨ

፲ᓨ

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-84

3

走行中、次のようなときは、エコドライブアシスト照明、またはステータスイン
フォメーションランプの緑色への変化がなく、エコスコアの加算がされません。
・セレクトレバーが

 の位置以外のとき

・S(スポーツ)モードスイッチ(タイプ別装備)がOFFのとき

メーター内のエコドライブアシスト照明、またはステータスインフォメーションラ
ンプを緑色または白色に変化させる走行を心がけると、高得点を得られます。
(100点満点)

設定の切替え(カスタマイズ)をすると、表示させなくすることもできます。設定
の切替え方法は、メーターのタイプによって異なります。
・Aタイプのメーター

設定の切替えについては、スズキ販売店またはスズキ代理店にご相談ください。

・Bタイプのメーター

メーターのセッティングモードで設定の切替えができます。

→ 3-85ページ(セッティングモード)

アイドリングストップシステム装備車の場合、アイドリングストップによる節約燃
料またはアイドリングストップ時間の累計は、エンジンスイッチが

 のときに

マルチインフォメーションディスプレイに表示させることができます。
→ 3-76ページ(マルチインフォメーションディスプレイ)

D

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-85

3

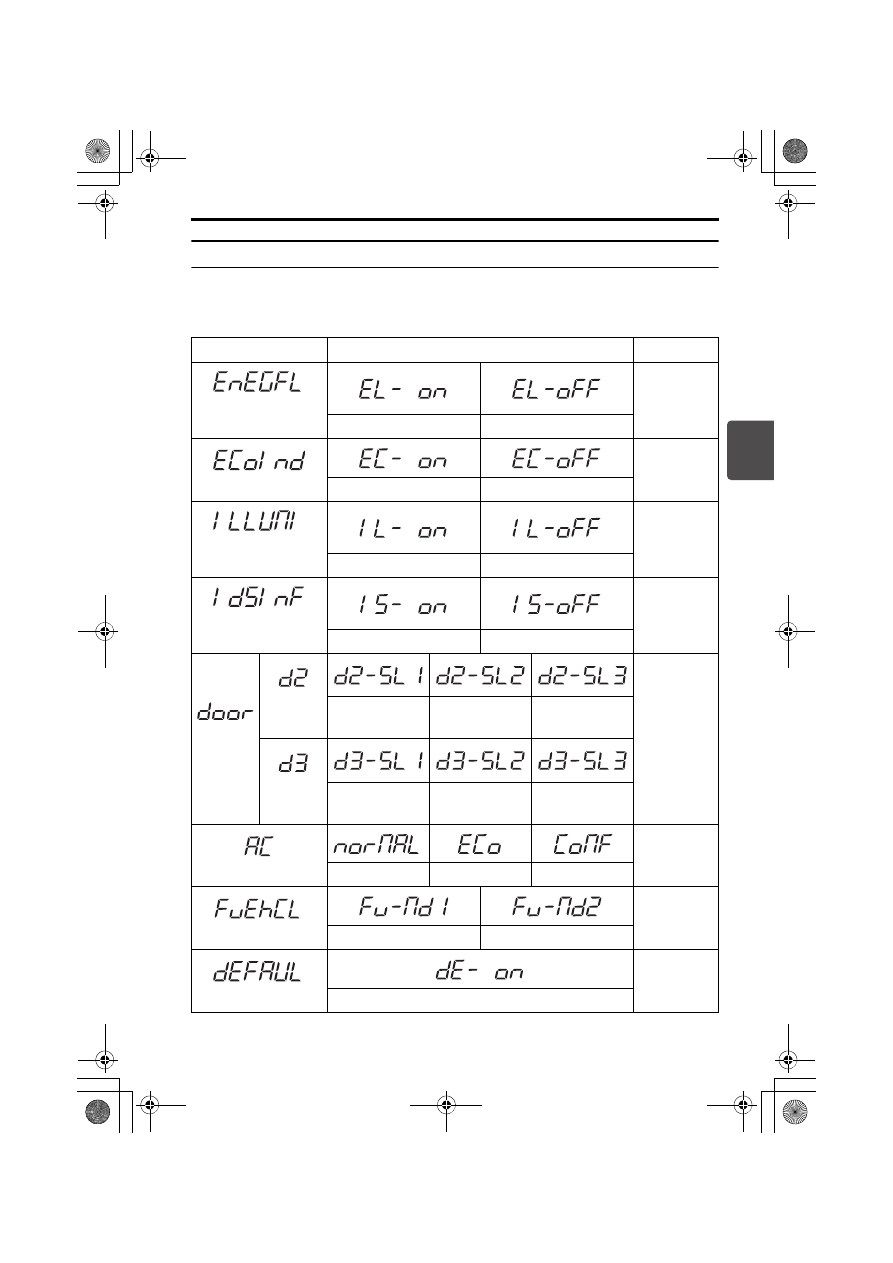

セッティングモード

セッティングモードでは、次の設定切替え(カスタマイズ)ができます。

お車のタイプにより、設定できる項目は異なります。

※初期状態(工場出荷時)

項目

設定切替え

参照先

エネルギーフロー

インジケーター

4-71ページ

表示(※)

非表示

エコスコア

3-83ページ

表示(※)

非表示

ステータスインフォ

メーションランプ

3-75ページ

3色変化(※)

青色固定

アイドリングストップ

節約燃料/時間

3-80ページ

表示(※)

非表示

オートドア

ロック/

アンロック

オートドア

ロック

3-18ページ

無効モード

車速連動

モード(※)

シフト連動

モード

オートドア
アンロック

無効モード

エンジンスイッチ

連動モード

シフト連動

モード(※)

アイドリング空調設定

4-82ページ

標準(※)

燃費優先

快適優先

先行車発進お知らせ機能

4-68ページ

停止

作動(※)

設定の初期化

すべての設定を初期状態にもどす

-------------------------------------------------------------------------------------------------------------------------------------------------------------

運転する前に/メーター

3-86

3

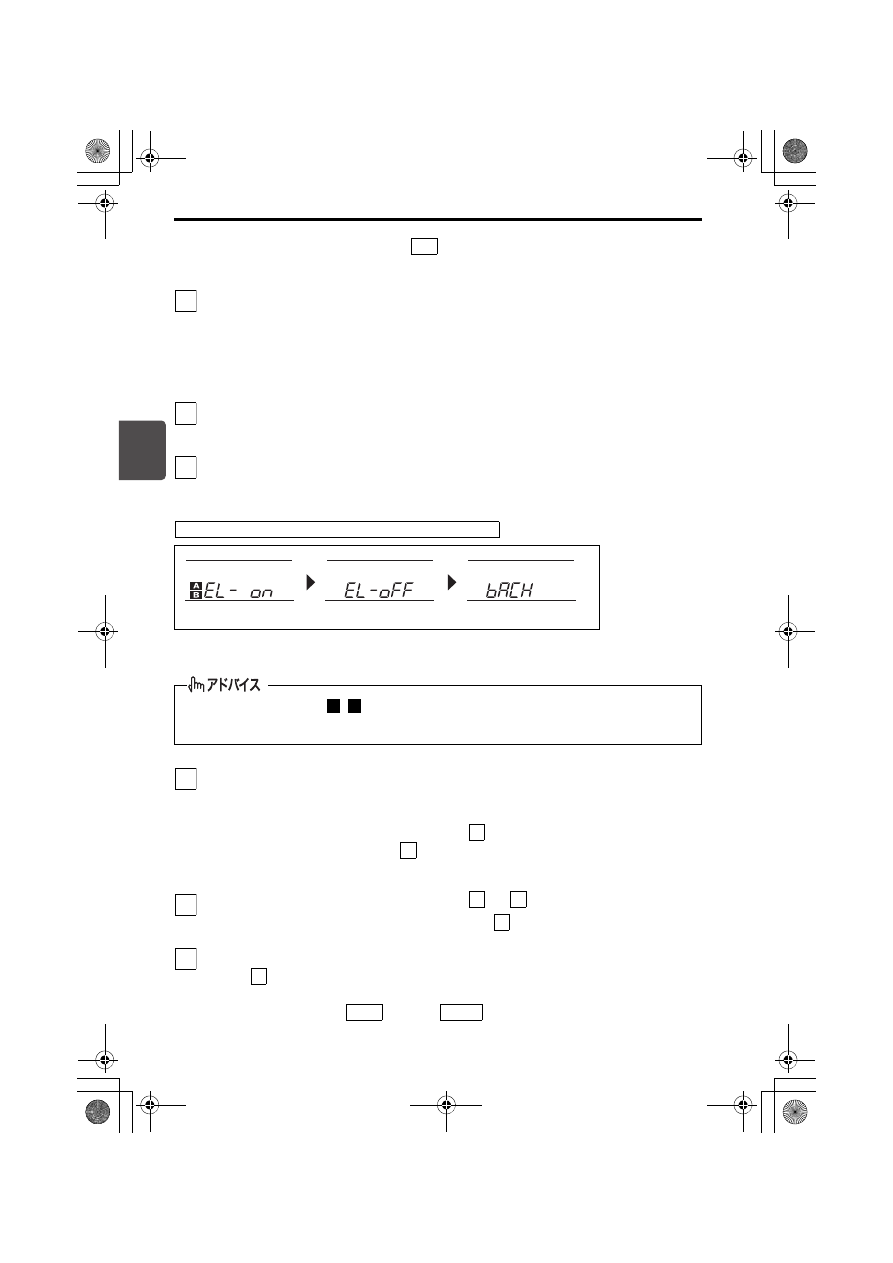

設定の切替えは、エンジンスイッチが

 で安全な場所に停車しているときに、次の

手順で行ないます。

セッティングモードへ切り替えます。

表示切替えノブを短押ししてオドメーター表示に切り替えます。
→ 3-76ページ(マルチインフォメーションディスプレイ)

オドメーター表示中に、セッティングモードの表示に切り替わるまで、ノブを
長押しします。

設定を切り替えたい表示を選択します。

表示切替えノブを短押しして表示を切り替えます。

設定切替え表示に移動します。

表示切替えノブを長押しします。室内ブザーが ピッ と鳴り、下図(表示例)の
ON設定表示(1)に切り替わります。

74P30530

設定を切り替えます。

設定を切り替えるときは、表示切替えノブを短押ししてONまたはOFFを選択し
ます。そのあとノブを長押しします。室内ブザーが ピッ と鳴り、「SUCCES」
と表示されると設定が切り替わり、手順

 の表示にもどります。

設定切替えを行なわずに手順

 にもどるときは、BACK 表示(3)を選択して

から、室内ブザーが ピッ と鳴るまでノブを長押しします。

続けて設定の切替えをしたいときは、手順

 ∼

 を繰り返します。

セッティングモードを終了する場合は、手順

 に進みます。

セッティングモードを終了します。次のいずれかの操作で終了できます。

手順

 の表示のときに「End」を選択してから、オドメーター表示に切り替わ

るまで表示切替えノブを長押しする

エンジンスイッチを

 または

(OFF)にする

走行を開始する

(1) ON設定表示(現在設定中) (2) OFF設定表示

(3) BACK表示

上図の(1)のように、



 が表示されている状態が、現在設定中であることを示

します。

ON

1

2

3

表示例(エネルギーフローインジケーターの場合)

(1)

(2)

(3)

A B

4

2

2

5

2

4

6

6

2

ACC

LOCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------
