万一のとき/ヒューズ切れ

7-22

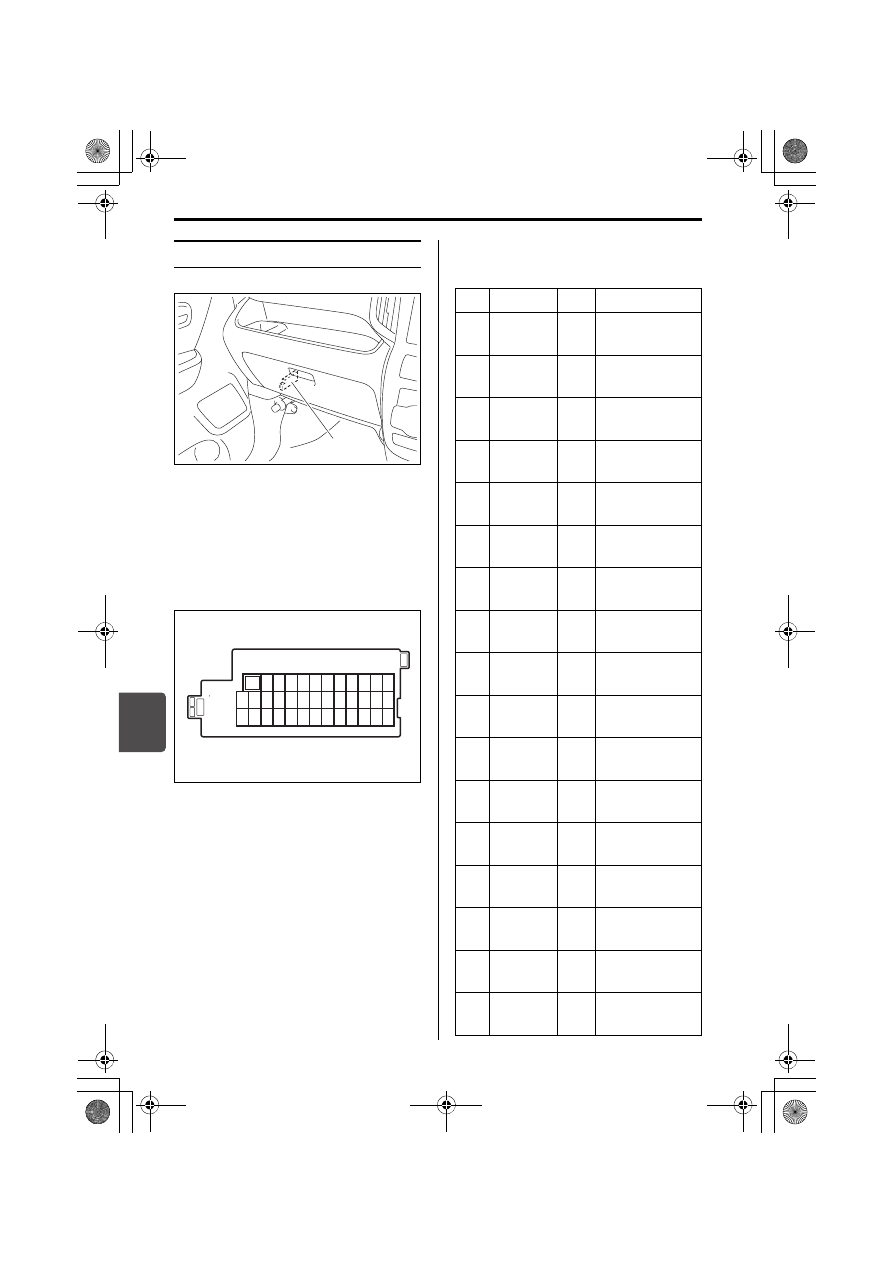

助手席足元のヒューズ

81P70210

■ 助手席足元のヒューズ

ヒューズの表は、ヒューズカバーの表側
にあります。

81P70220

次の表は、各ヒューズが受け持つ主な
装備を表しています。

(1) 助手席足元のヒューズ

(1)

USE THE

DESIGNATED
FUSES  AND
RELAY  ONLY.

1 2 3 4 5 6 7 8 9 10 11 12

15 16

13 14

17 18 19 20 21 22 23 24 25

28 29

26 27

30 31 32 33 34 35 36 37 38

位置

表示

容量

接続先名称

1

P/W

30A

パワー

ウインドー

2

ACC

5A

ラジオ

3

MTR

10A

メーター

4

IG

15A イグニッション

5

IG1 SIG2

5A

パワー

ステアリング

6

PSD R

20A

パワー

スライドドア

7

T/M 2

5A

セレクトレバー

8

STL

15A

電動ハンドル

ロック

9

HORN

15A

ホーン

10

D/L

20A

ドアロック

11

HAZ

10A

ハザード

12

T/M

10A

トランス

ミッション

13

RADIO

15A

ラジオ

14

ACC2

15A

アクセサリー

ソケット

15

IG1 SIG3

5A

16

ACC3

5A

17

DOME2

10A

室内灯

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/ヒューズ切れ

7-23

注)P/W T のヒューズを外したり交換し

たりしたときは、はさみ込み防止機
構の初期設定を行なってください。
→ 3-30ページ

(初期設定のしかた)

グローブボックス裏のヒューズ

81P70460

18

DOME

5A

メーター

19

KEY

5A

20

注)

P/W T

20A

パワーウインドー

タイマー機能

21

PSD L

20A

22

KEY 2

5A

23

TAIL L

5A

車幅灯

24

A-STOP

5A

エンジン

コントローラー

25

TAIL

10A

尾灯

26

IG1 SIG

10A

アイドリングストップ

またはBCM

27

A/B

10A

エアバッグ

28

BACK

10A

後退灯

29

ABS

5A

ABS/ESP

®

30

MRR

HTR

10A

ドアミラー

ヒーター

31

RR DEF

15A リヤデフォッガー

32

S/H

10A シートヒーター

33

WIP

10A

ワイパー

34

IG2 SIG

5A

ブロワーファン

35

WASH

15A

ウォッシャー

モーター

位置

表示

容量

接続先名称

36

T/M 3

10A

37

FR WIP

20A

フロント
ワイパー

38

STOP

10A

制動灯

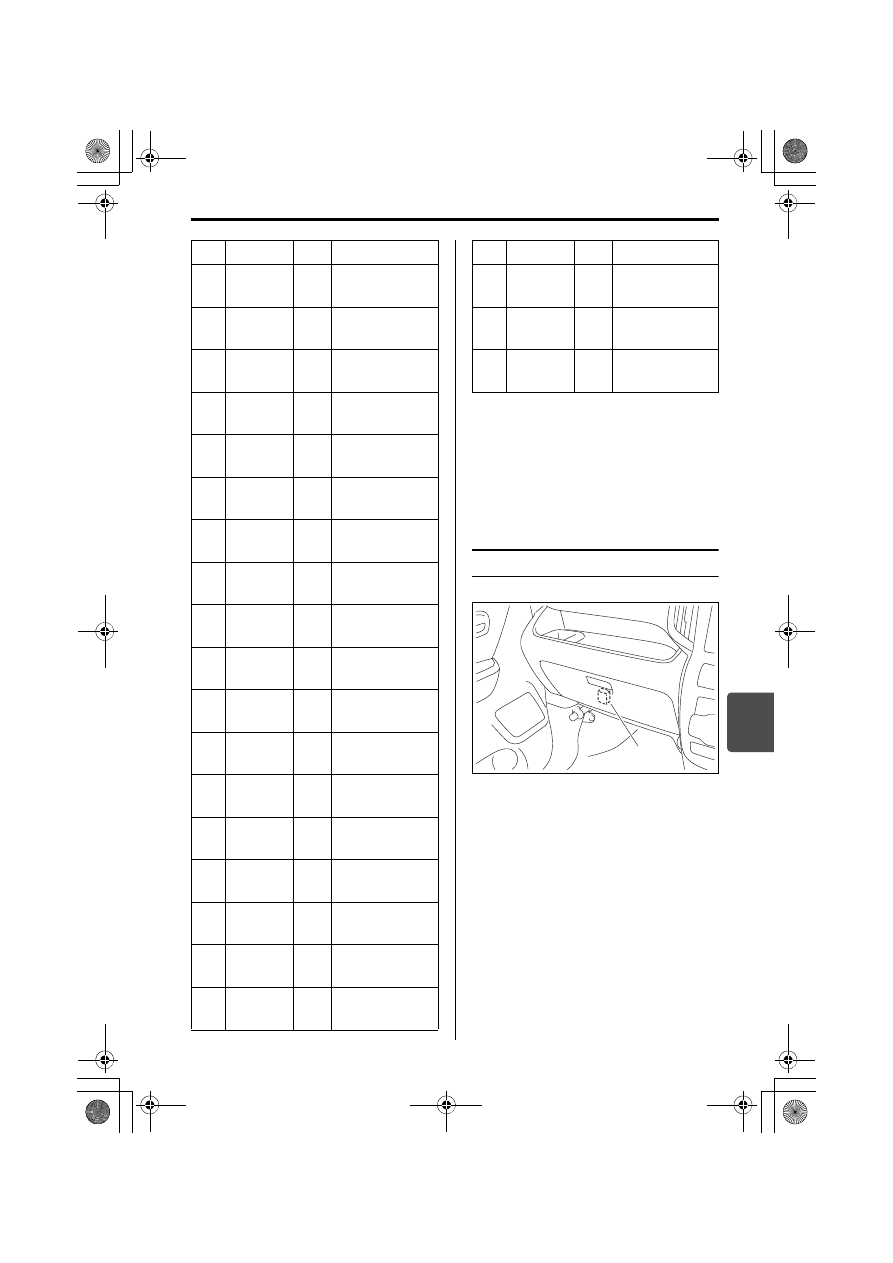

(1) グローブボックス裏のヒューズ

位置

表示

容量

接続先名称

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/ヒューズ切れ

7-24

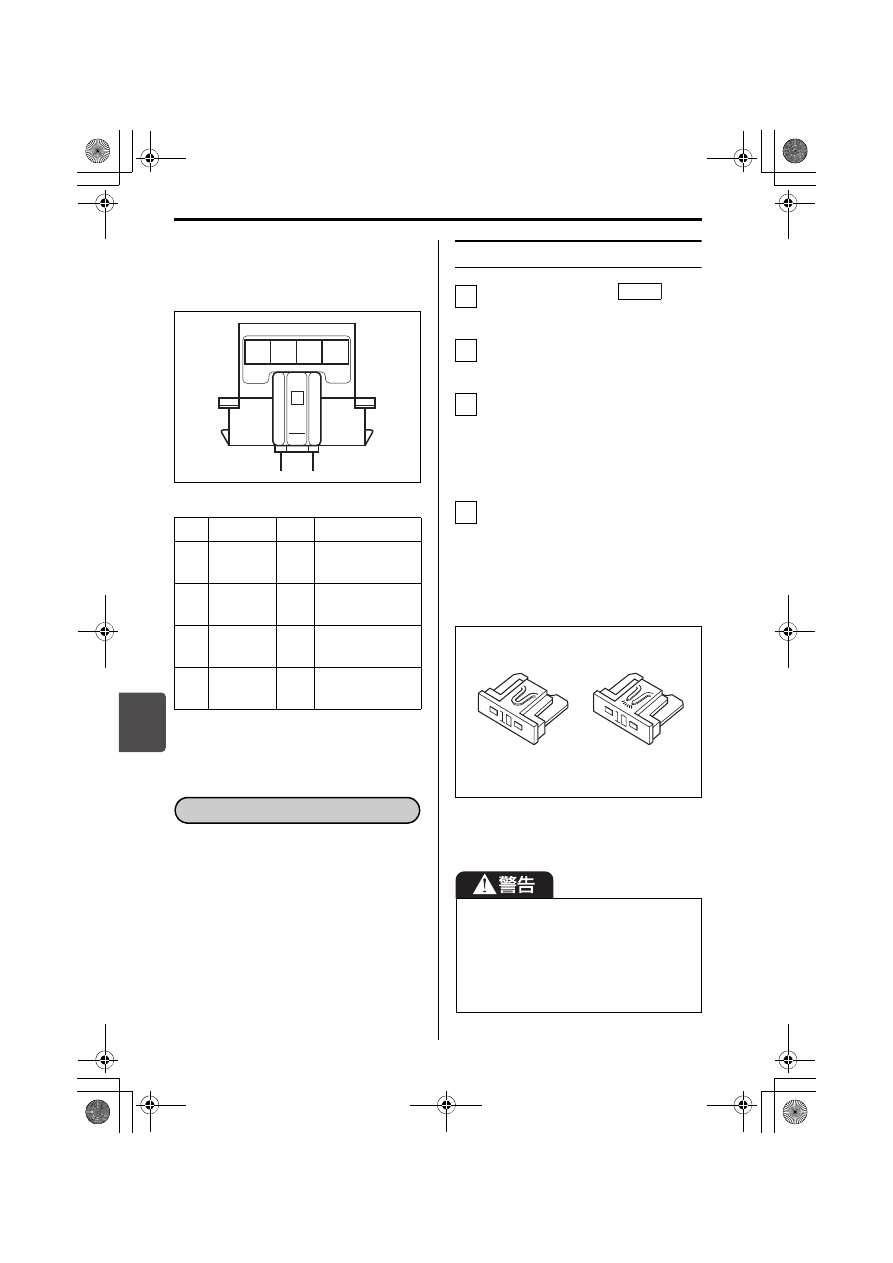

■ グローブボックス裏のヒューズ

ヒューズの表は、ヒューズコネクタの表
面にあります。

81P70470

ヒューズの点検・交換には、ヒューズ抜
き(低背ヒューズ用、市販品)および交
換用ヒューズ(別売り)が必要となりま
す。点検・交換の際は、スズキ販売店ま
たはスズキ代理店にご相談ください。

点検・交換のしかた

エンジンスイッチを

(OFF)

にします。

リレーボックスのカバーを外しま
す。

故障の状況から、点検すべきヒュー
ズをヒューズの表で確認します。
ヒューズ抜き(市販品)をヒューズ
に差し込んで引き抜き、ヒューズが
切れていないか点検します。

切 れ て い る と き は、同 じ 容 量 の
ヒューズと交換します。

交換したヒューズがすぐに切れる
ときは、電気系統の故障が考えら
れます。スズキサービス工場で点
検を受けてください。

82K208

位置

表示

容量

接続先名称

1

D/L RL

10A

ドアロック

リヤドア(左)

2

D/L RR

10A

ドアロック

リヤドア(右)

3

D/L FL

10A

ドアロック

フロントドア(左)

4

D/L FR

10A

ドアロック

フロントドア(右)

1 2 3 4

ヒューズの点検と交換

(1) 正常なヒューズの例
(2) 切れたヒューズの例

ヒューズは、同じサイズで同じ容量の
ものと交換してください。サイズの違
うヒューズ、容量の大きいヒューズ、
針金、銀紙などを使用すると、配線が
焼損したり火災が発生したりする原因
となります。

1

LOCK

2

3

4

(1)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/電球切れ

7-25

出発の前にライトやランプ、方向指示器
/非常点滅表示灯などを点灯または点滅
させて、電球切れがないか点検してくだ
さい。

ヘッドライトなどのレンズ内
面のくもり

レンズ内面に大粒の水滴がついていると
きやランプ内に水がたまっているとき
は、スズキサービス工場で点検を受けて
ください。

電球が切れているときは、ワット数およ
び型式が同一の電球と交換してください。
電球のワット数および型式は、サービス
データ(8-3ページ)をご覧ください。

電球を交換しても点灯しない、または
すぐ切れるときは電気系統の故障が考
えられます。スズキサービス工場で点
検を受けてください。

制動灯はほかの人に見てもらうか、壁
などを利用して点検してください。

メーター内の方向指示器表示灯の点
滅が異常に速くなったときは、方向
指示器/非常点滅表示灯の電球切れ
が考えられます。

ヘッドライトやリヤコンビネーション
ランプなどは、ランプ内外の温度差に
より一時的にレンズ内面がくもること
がありますが、機能上の問題はありま
せん。(窓ガラスがくもるのと同じ現
象です)

電球切れ

電球の点検

高電圧による感電のおそれがあるた
め、次の電球交換は絶対に行なわない
でください。交換の際は、スズキ販売
店またはスズキ代理店にご相談くださ
い。

ディスチャージ仕様車の下向きヘッ
ドライト(ディスチャージ電球)お
よび上向きヘッドライト(ハロゲン
電球)

電球を交換するときは、次のことをお
守りください。

安全で平らな場所に駐車し、パーキ
ングブレーキをしっかりとかけてく
ださい。

ハイブリッドシステムを停止し、各
ランプを消灯させ、エンジンや排気
管、電球などが十分に冷えてから行
なってください。やけどのおそれが
あります。

ハロゲン電球は高圧ガスを封入して
いるため、とくに慎重に扱ってくだ
さい。割れるとガラスが飛散して、
けがのおそれがあります。

電球を交換するときは

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/電球切れ

7-26

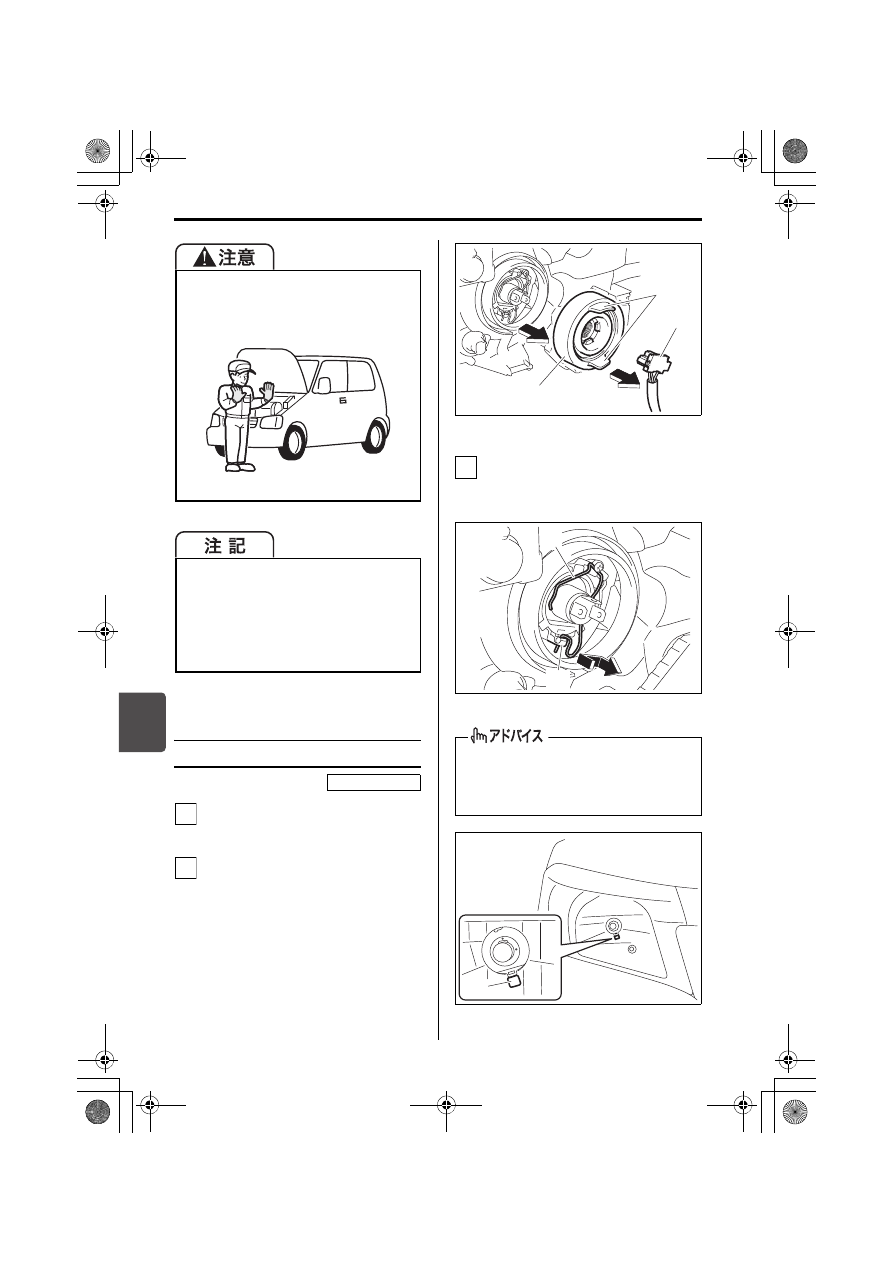

ハロゲンヘッドライト

ボンネットを開けます。
→ 5-4ページ(ボンネット)

カプラー(1)は、カプラー本体を
しっかり持って車両後方へまっすぐ
引いて外します。
ゴ ム カ バ ー(2 )は、ツ マ ミ(3 )
を引いて外します。

81P70230

止め金(4)を図の矢印のように、押
しながらずらして固定フック(5)か
ら外します。

81P70240

81P70250

車両の部品などで手や腕などをけが
しないよう、長袖の上着と手袋を着
用してください。

51K0180

ハロゲン電球を扱うときは、油脂類が
付着していない、きれいな手袋をはめ
てください。使用時電球が高温になる
ため、素手で扱ってガラス部分に油な
どが付着すると、発熱による早期電球
切れのおそれがあります。

タイプ別装備

1

2

止め金の固定状態は、電球下側の穴

(6)を通して車両前方からも確認でき

ます。

(1)

(2)

(3)

3

(4)

(5)

(6)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/電球切れ

7-27

電球を外します。交換後は、外した
ときと逆の手順でもとにもどしま
す。

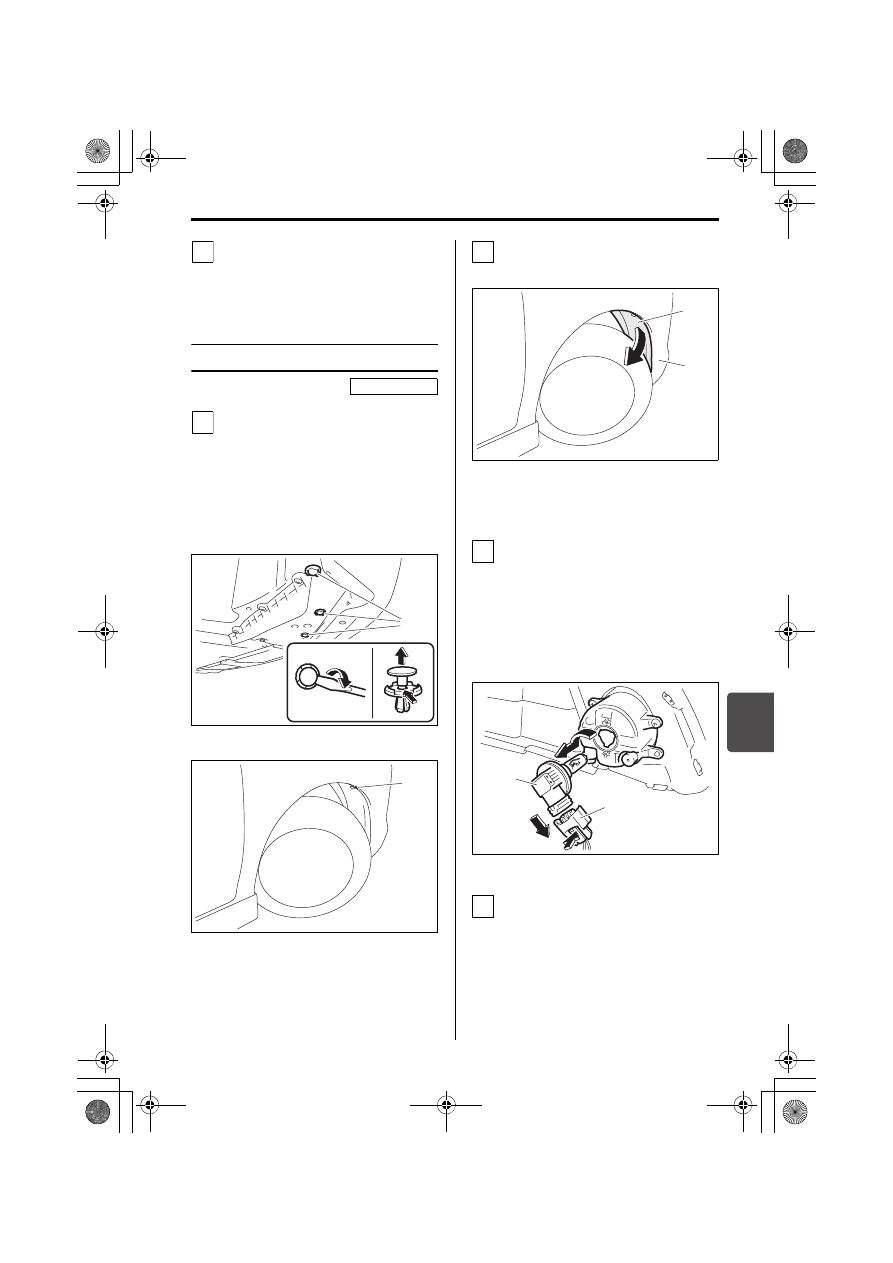

フォグランプ

フェンダー内のカバーを一部外しま
す。

バンパー底部のクリップ(1)3個
は、マイナスドライバー(市販品)
でこじって外します。

スクリュー(2)はプラスドライ
バー(市販品)で外します。

81P70260

81P70480

フェンダー内のカバーをめくりま
す。

81P70280

めくったカバーのすきまから手を入
れ、電球を外します。

カプラー(5)は、つめを押しな
がら外します。

カプラーを外したあとに電球(ソ
ケット一体型)

(6)を、反時計方

向にまわして外します。

81P70290

交換後は、外したときと逆の手順で
もとにもどします。

フェンダー内のカバーは、バン
パーの内側に入れます。

4

タイプ別装備

1

(1)

(2)

(3)フェンダー内のカバー
(4)バンパー

2

(3)

(4)

3

(6)

(5)

4

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/電球切れ

7-28

非分解式ランプ

次のランプは非分解式のため、電球のみ
の交換はできません。ランプ本体の交換
となります。点検・交換の際は、スズキ
販売店またはスズキ代理店にご相談くだ
さい。

方向指示器/非常点滅表示灯(フェン
ダーまたはドアミラー)

制動灯

ハイマウントストップランプ

LEDイルミネーション(タイプ別装備)

LEDヘッドライト(タイプ別装備)

ディスチャージヘッドライト車および
バンディットの車幅灯

そのほかの一般的な電球

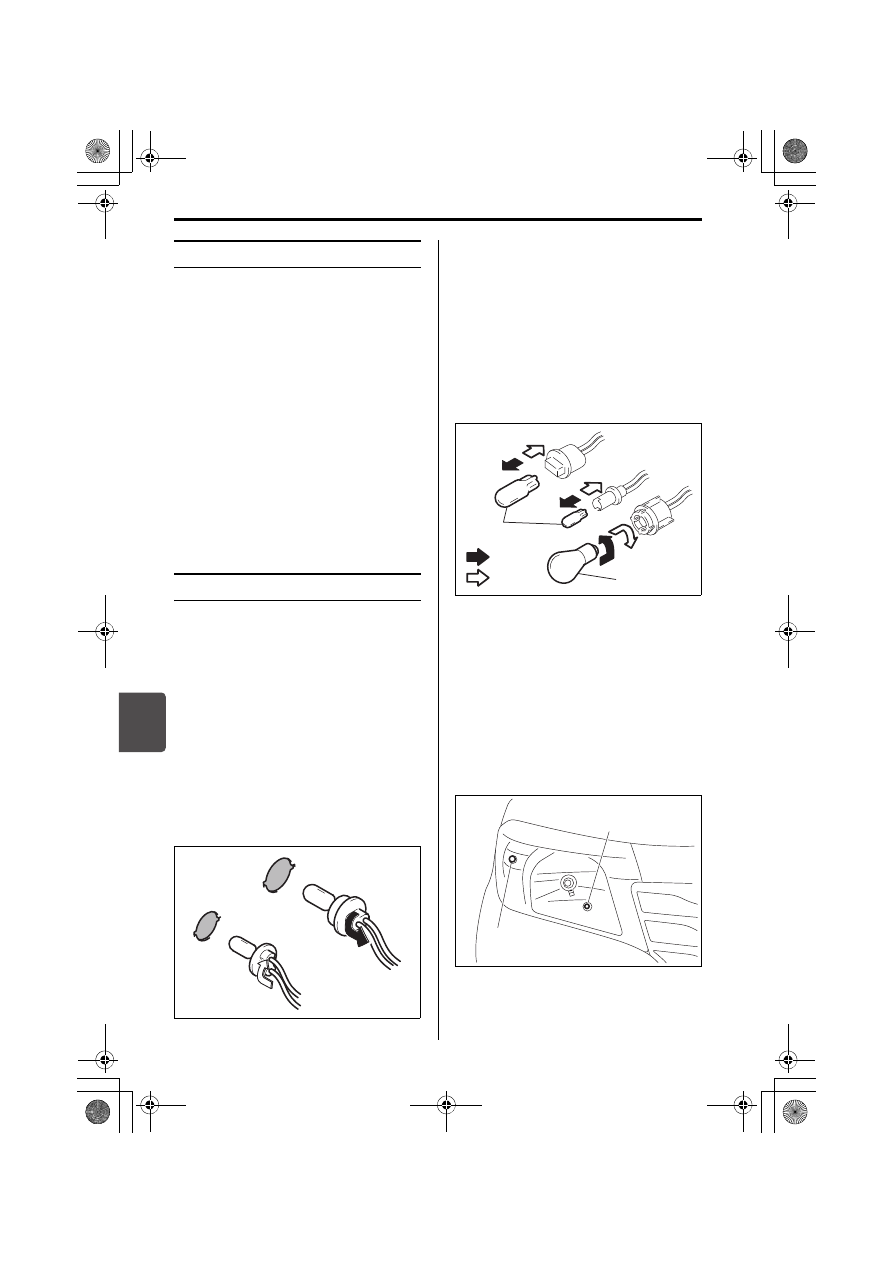

電球ソケットおよび電球の取り外し/取
り付けは、次の方法で行ないます。

■ 電球ソケットの取り外し/

取り付け

ソケットをランプ本体から取り外すと
き(1)は、ソケットを反時計方向に
まわして引き抜きます。

取り付けるとき(2)は、ソケットを
ランプ本体の切り欠きにあわせて差し
込み、時計方向にまわします。

65J283

■ 電球の取り外し/取り付け

2つのタイプがあります。

A のタイプは、図のように抜き差しす
るだけです。

Bのタイプは、次のようになります。
・取り外すときは、電球を押しながら

反時計方向にまわします。

・取り付けるときは、電球を押しなが

ら時計方向にまわします。

82K210

■ ハロゲンヘッドライト車の車

幅灯、方向指示器/非常点滅表
示灯(前面)

ボンネットを開け、エンジンルーム内か
ら交換します。

81P70300

(1)

(2)

΍

(1)取り外し
(2)取り付け

(1)車幅灯(Aタイプ)
(2)方向指示器/非常点滅表示灯

(前面、Aタイプ)

A

B

(1)

(2)

΍

(2)

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/電球切れ

7-29

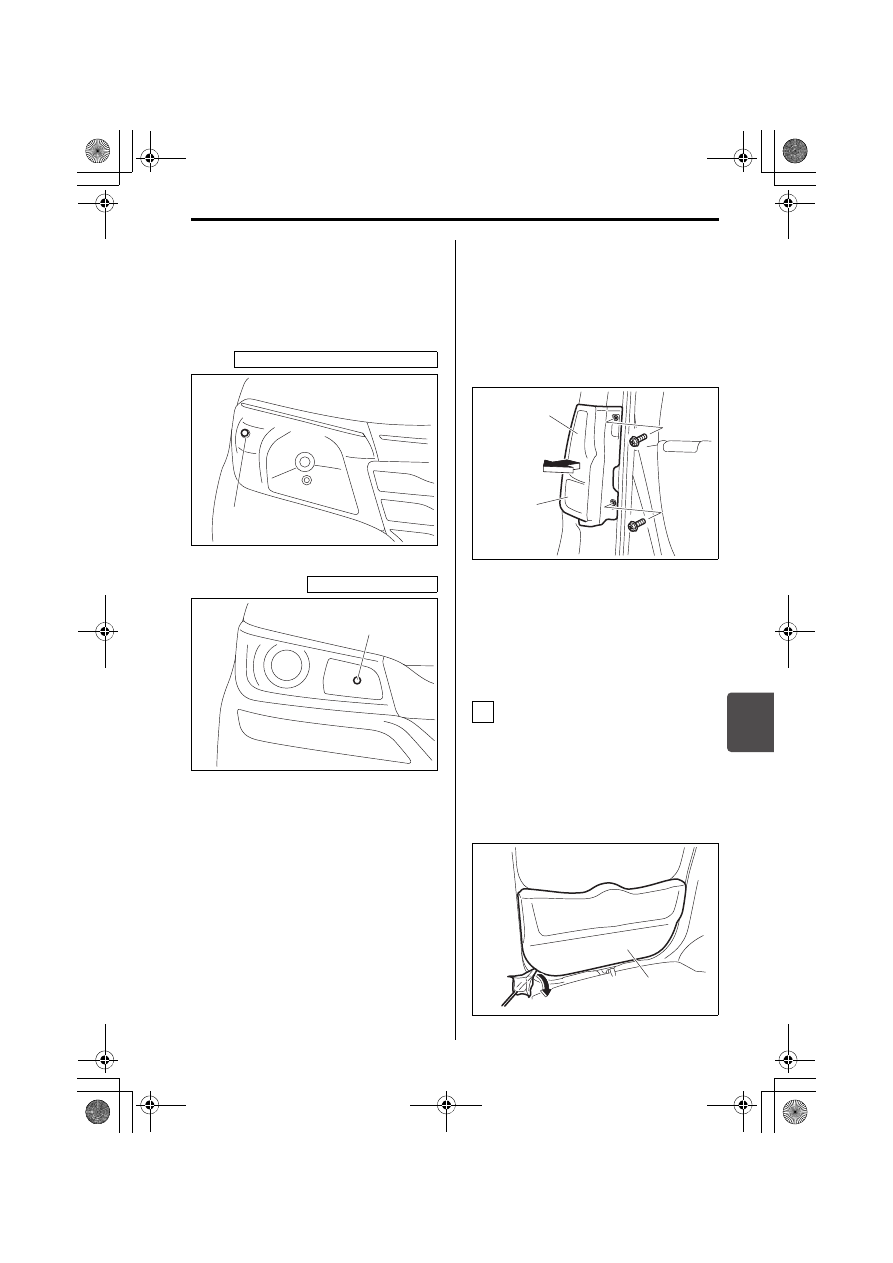

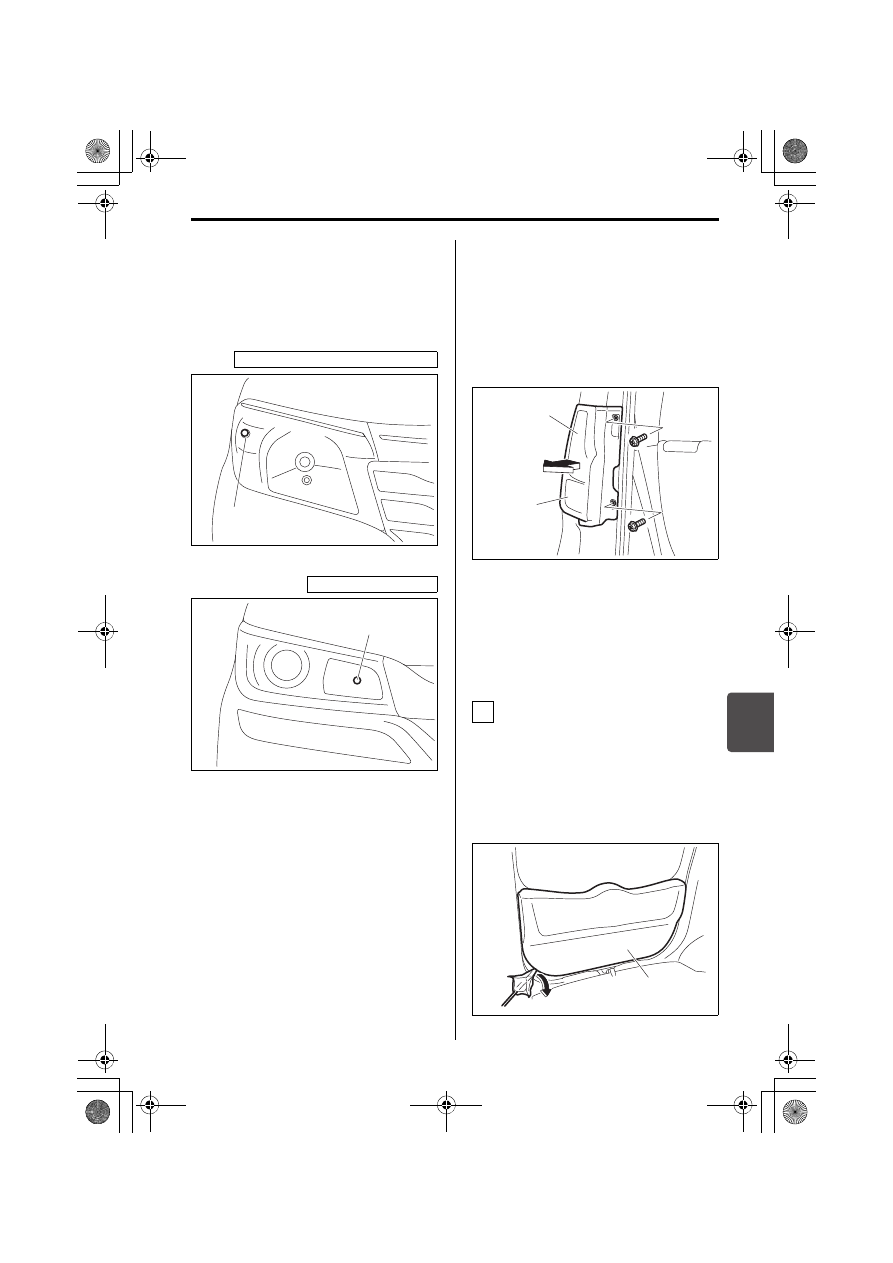

■ ハロゲンヘッドライト車以外

の方向指示器/非常点滅表示
灯(前面)

ボンネットを開け、エンジンルーム内か
ら交換します。

81P70310

81P70320

■ リヤコンビネーションランプ

バックドアを開け、ランプ全体を外して
から交換します。

ボルト 2 個は、プラスドライバー(市
販品)などで外します。

ランプ本体は、車両の後方へ引いて外
します。

81P70330

■ 後退灯

バックドアを開け、トリム(1)を
外します。

トリムとドア本体の間に、先端に
布をかぶせたマイナスドライバー

(市販品)などを差し込み、指が

入るほどのすきまを開け、すきま
に指を入れて引き外します。

81P70340

(1)方向指示器/非常点滅表示灯

(前面、Aタイプ)

ディスチャージヘッドライト車

(1)

LEDヘッドライト車

(1)

(1)方向指示器/非常点滅表示灯

(後面、Aタイプ)

(2)尾灯(Aタイプ)

(1)

(2)

1

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/オーバーヒート

7-30

電球を外します。交換後は、外した
ときの逆の手順でもとにもどしま
す。

81P70350

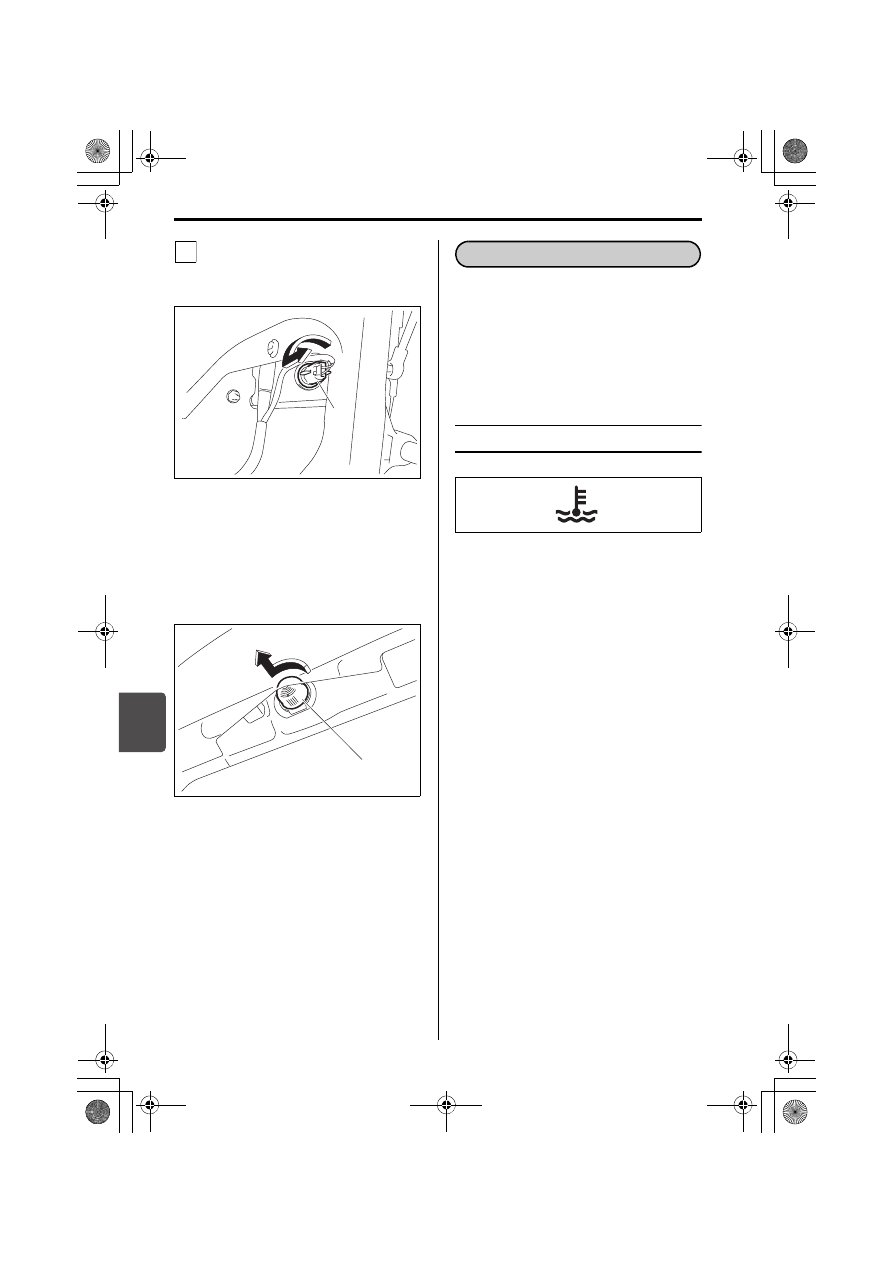

■ 番号灯(Aタイプ)

レンズ(1)を反時計方向にまわして外
してから交換します。

81P70360

次のようなときは、オーバーヒートです。

メーターパネル内の水温警告灯が赤色
に点灯

エンジンルームから蒸気が立ちのぼっ
ている

水温警告灯

81P70370

メーターパネル内にあります。

READY表示灯が点灯中に、エンジン冷
却水温が高くなると赤色に点滅しま
す。また、エンジン冷却水温が異常に
高くなったときは赤色に点灯します。
→ 1-18ページ(警告灯)

(2) 後退灯(Aタイプ)

2

(2)

(1)

オーバーヒート

オーバーヒートとは

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/オーバーヒート

7-31

車を安全な場所に止めます。

エンジンをかけたままでボンネット
を開けて、エンジンルーム内の風通
しをよくします。

エンジンルームから蒸気が立ちの
ぼっているときは、ボンネットを
開けずに次の手順を行なってくだ
さい。
→ 5-4ページ(ボンネット)

冷却ファン(ラジエーターファン)
の作動を確認し、水温警告灯が消灯
するのを待ってエンジンを止めま
す。

冷却ファン(ラジエーターファン)
が作動していないときや、水温警
告灯が消灯しないときは、ただち
にエンジンを止め、スズキ販売店
またはスズキ代理店にご連絡くだ
さい。

エンジンが十分に冷えてから、冷却
水の量やホースなどからの水漏れを
点検します。

80J066

冷却水の量が不足しているときは補
充します。

水漏れなどの異常があるときは、
スズキ販売店またはスズキ代理店
にご連絡ください。

冷却水がなく、やむをえず水だけ
を補充したときは、できるだけ早
くスズキサービス工場で冷却水の
点検または交換をしてください。

エンジンルームから蒸気が立ちのぼっ
ているときは、ボンネットを開けない
でください。蒸気や熱湯が吹き出し
て、やけどのおそれがあります。

オーバーヒートしたときは

1

2

3

ラジエーターキャップは、エンジンが
十分に冷えてから外してください。エ
ンジンが熱いときは冷却水に圧力がか
かっているため、蒸気や熱湯が吹き出
してやけどのおそれがあります。

4

5

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-32

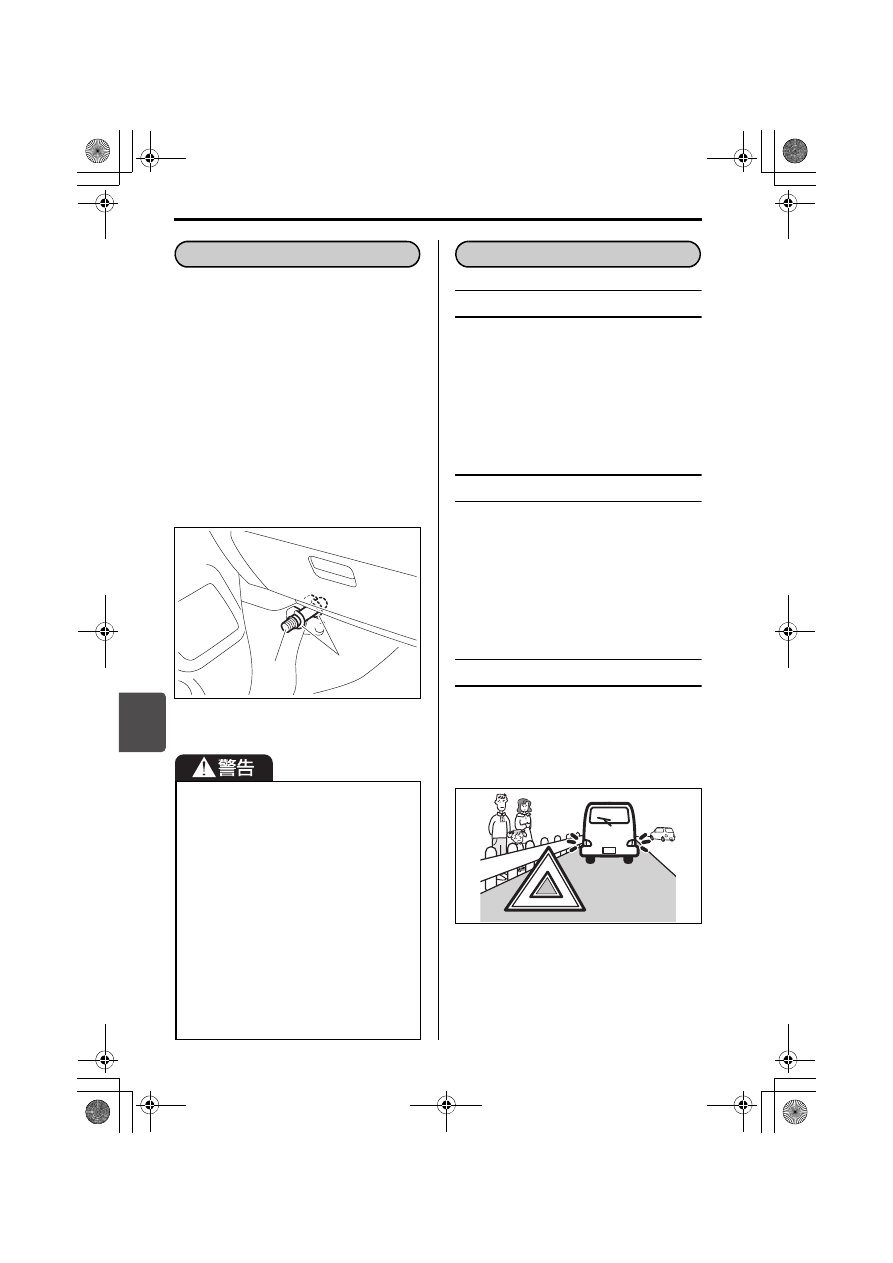

発炎筒は、助手席足元の左側面のホル
ダーに取り付けています。

点火すると約 5 分間発炎します。踏切
や高速道路などの危険な場所で故障し
たときに、非常用信号として使用しま
す。

使用方法は発炎筒に記載されていま
す。あらかじめよく読んでおいてくだ
さい。

発炎筒に表示されている有効期限が切
れる前に、新品と交換してください。
発炎筒はスズキ販売店またはスズキ代
理店でご購入ください。

81P70380

故障したときの連絡先は

お買い求めのスズキ販売店またはスズキ
代理店にご連絡ください。スズキ代理店
および JAF の連絡先は、別冊の「スズキ
4 輪車サービスネットワーク」をご覧く
ださい。

停止表示板を常備する

万一のために、停止表示板(別売り)を
車に備えてください。高速道路や自動車
専用道路では、車の後方に停止表示板を
置くことが法令で義務づけられていま
す。

路上で故障したときは

車を路肩などに止め、非常点滅表示灯を
点滅させます。必要に応じて停止表示板
(別売り)や発炎筒で他車に注意をうな
がします。

63J70501

全員車から降り、ガードレールの外など
安全な場所に、すみやかに避難してくだ
さい。

(1) ホルダー

(2) 発炎筒

お子さまにはさわらせないでくださ
い。やけどや火災などの思いがけな
い事故を起こすおそれがあります。

必ずホルダーに保管してください。

点火するときは、筒先を顔や身体に
向けないでください。やけどのおそ
れがあります。

ガソリンなどの可燃物の近くでは使
用しないでください。火災の原因と
なります。

トンネル内など、換気が悪い場所で
発炎筒を使用すると、煙で視界が悪
くなります。トンネル内での合図は
非常点滅表示灯をご使用ください。

そのほか

発炎筒

(2)

(1)

故障したときは

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-33

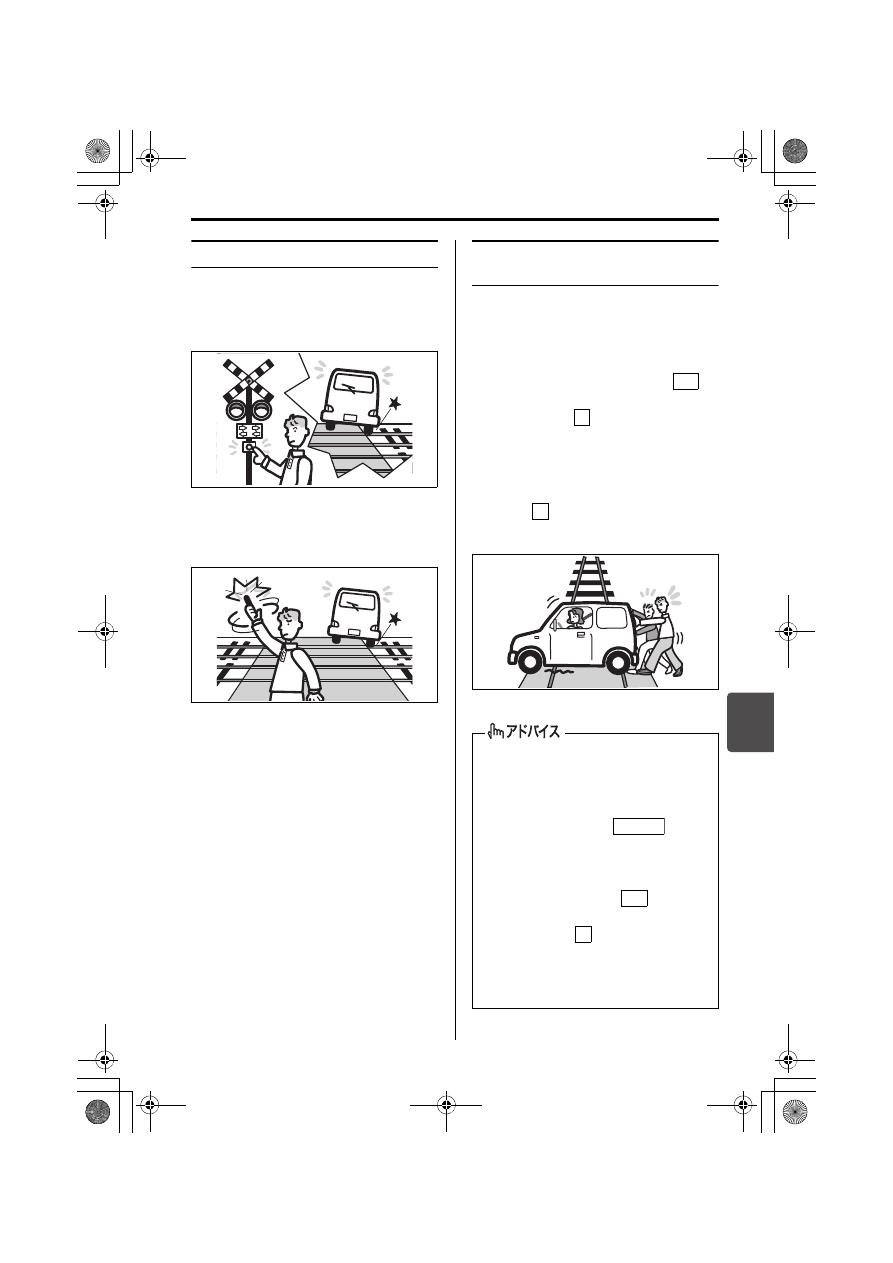

踏切内で動けなくなったときは

脱輪など、踏切内で動けなくなったとき
は、ただちに踏切の非常ボタンを押して
ください。

64L70190

踏切の非常ボタンがわからないときは、
発炎筒で列車に合図してください。

64L70200

エンストした車を少し移動さ
せるときは

踏切や交差点などでエンストして動けな
くなったときは、付近の人に押しても
らって、車を安全な場所まで移動させて
ください。
このとき、エンジンスイッチを

  に

して、ブレーキペダルを踏んだ状態でセ
レクトレバーを

 に入れます。また、

メーター内のセレクトレバー位置表示が
Nになっていることを確認します。

メーター内のセレクトレバー位置表示
が N にならない場合、セレクトレバー
を一度

 に入れたあと、再度セレク

トレバーをNに入れてください。

64L70210

トランスミッションが故障したとき、
停車したあとにアクセルペダルを踏
み込むと、数十秒間、低速の EV 走行
ができる場合があります。

エンジンスイッチを

 の位置

で保持してスターターをまわすこと
により、車を移動させることはでき
ません。

エンジンスイッチを

 にしてブ

レーキペダルを踏んだ状態でもセレ
クトレバーを

  からほかの位置へ

動かせないときは、4-17ページの「シ
フトロックの解除のしかた」
の手順で
シフトロックを解除してください。

ON

N

P

START

ON

P

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-34

けん引してもらうときは

レッカー車でけん引するとき、4輪また
は駆動輪である前輪を持ち上げてくだ
さい。

故障車を移動するには、車両運搬車を
利用する方法もあります。

READY表示灯が点灯していても車が
動かなかったり、いつもと違う音がし
たりするときは、駆動装置の故障が考
えられます。けん引する前に、スズキ
販売店またはスズキ代理店にご連絡く
ださい。

やむをえず他車にけん引してもらう場合
は、車両積載車両までのごく短い距離の
移動などにとどめてください。

ロープをかける位置は

ロープは、けん引フックにかけます。

工具(ジャッキバー、ホイールナッ
トレンチ、けん引フック)を取り出
します。
→ 7-2ページ

(工具、ジャッキ、タイヤパンク

応急修理セットの収納場所)

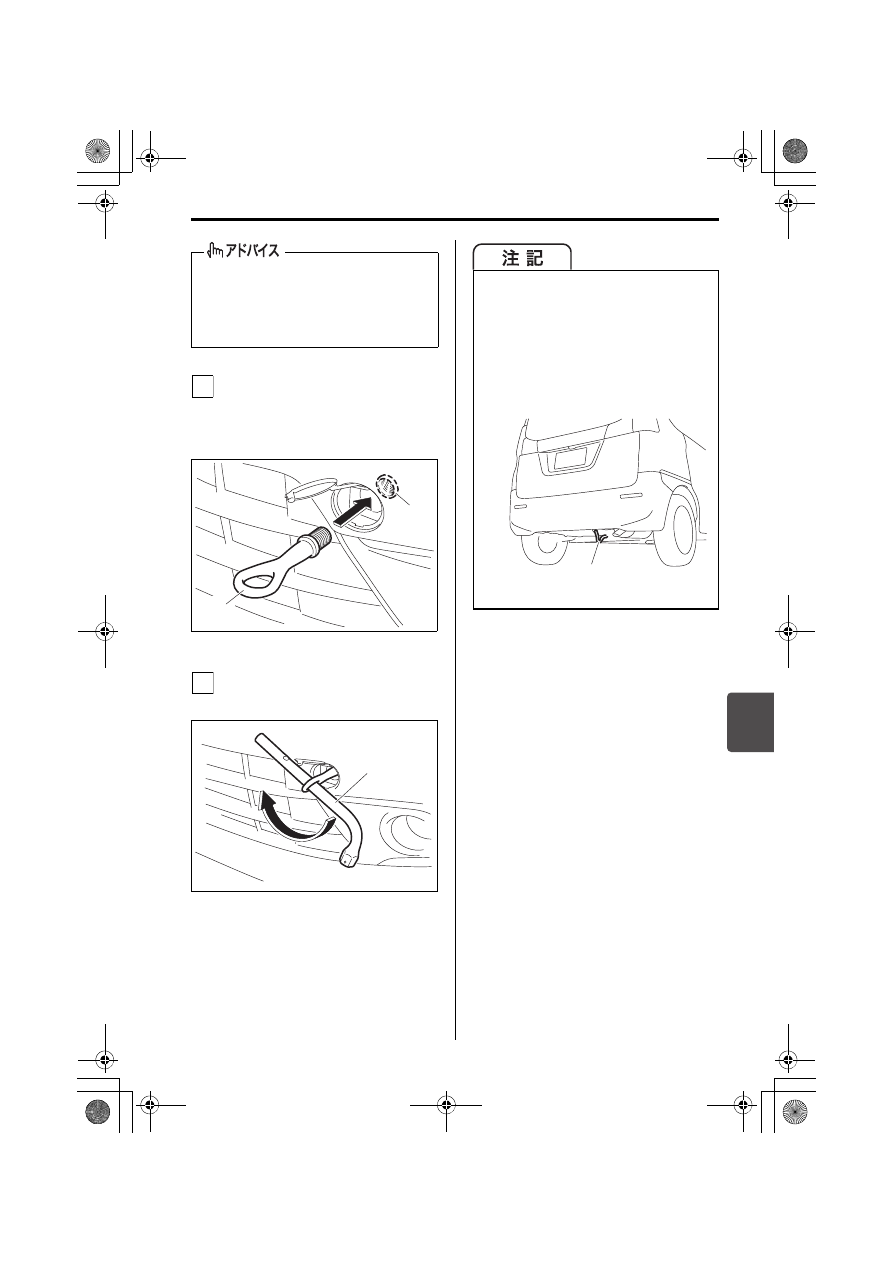

けん引フックカバー(1)の切り欠
き部に、先端に布(2)をかぶせた
ジャッキバー(3)を差し込み、カ
バーをこじって外します。

81P70390

上図は代表例です。お車のタイプによ
り異なります。

ステレオカメラ装備車をけん引する
場合は、デュアルカメラブレーキサ
ポート(DCBS)OFF スイッチを操
作して、作動停止の状態にしてくだ
さい。急に DCBS が作動して思いが
けない事故につながるおそれがあり
ます。

→ 4-43ページ(デュアルカメラブ

レーキサポート(DCBS))

前輪が接地した状態でけん引しない
でください。前輪が接地した状態で
けん引すると、車輪の回転で駆動用
モーターが発電するため、車両の状
態によっては漏電し、火災のおそれ
があります。
また、駆動用モーターが損傷するお
それもあります。

63JP60090

けん引フックカバーを外すときは、勢
いよく引いたり、ねじったりしないで
ください。落下防止のひもが破損する
おそれがあります。

ロープけん引

1

2

(1)

(2)

(3)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-35

けん引フック差し込み口(4)にけ
ん引フック(5)を差し込み、手で
まわせなくなる程度まで締め付けま
す。

81P70400

ホイールナットレンチ(6)でけん
引フックをしっかり締め付けます。

81P70410

上図は代表例です。お車のタイプによ
り異なります。

外したけん引フックカバーは、粘着
テープなどで固定しておくとけん引中
に落ちたり、バンパーに当たったりし
にくくなります。

3

(4)

(5)

4

(6)

この車で他車をけん引することはで
きません。

フロント側およびリヤ側に装備され
ている※印のフックは、車を輸送する
ときの固定用フックです。けん引に
は使用しないでください。フックや
車体が破損するおそれがあります。

81P70420

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-36

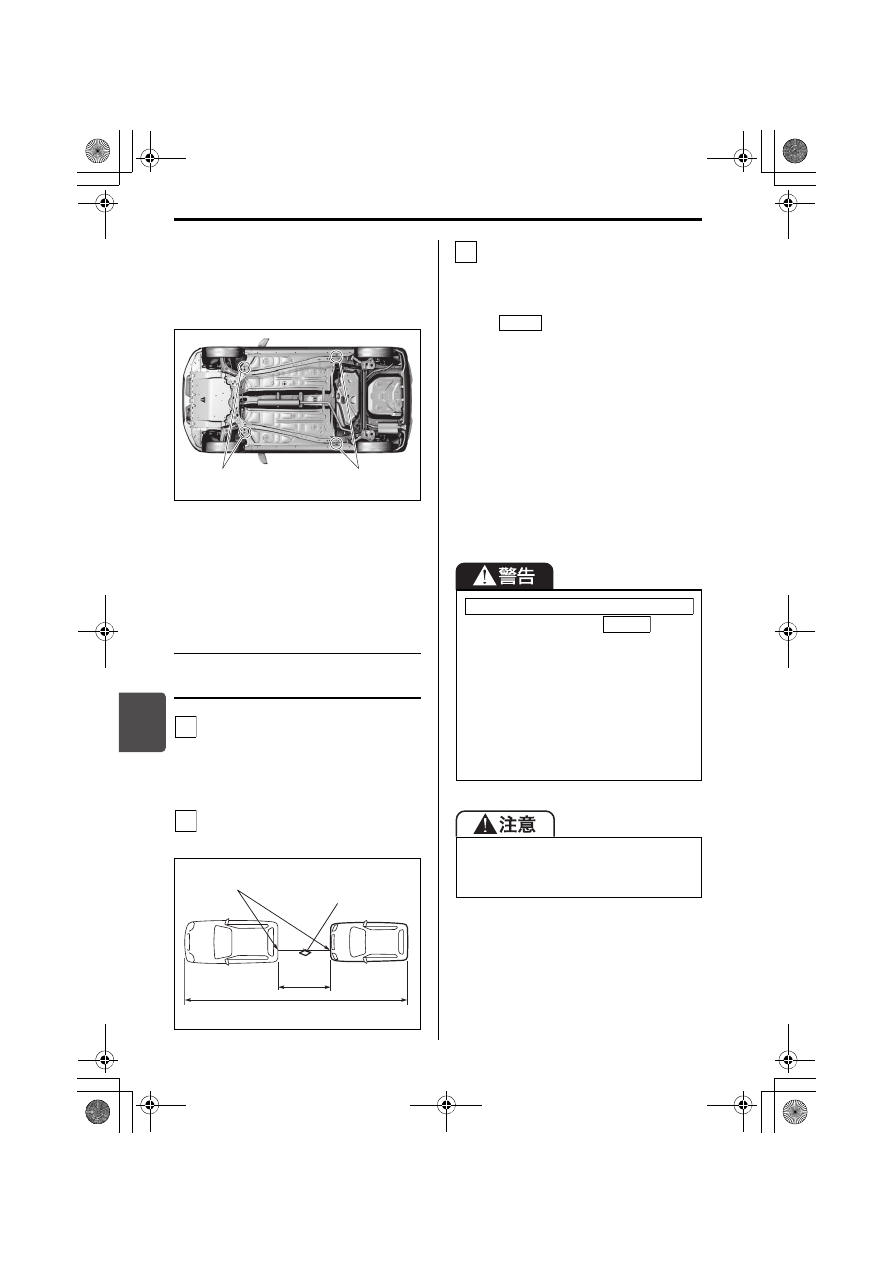

■ 積載車用の取り付け穴

積載車などに載せて搬送する場合は、前
輪後部および後輪前部の取り付け穴(長
穴)にロープをかけて固定します。

81P70490

上図は代表例です。お車のタイプによ
り異なります。

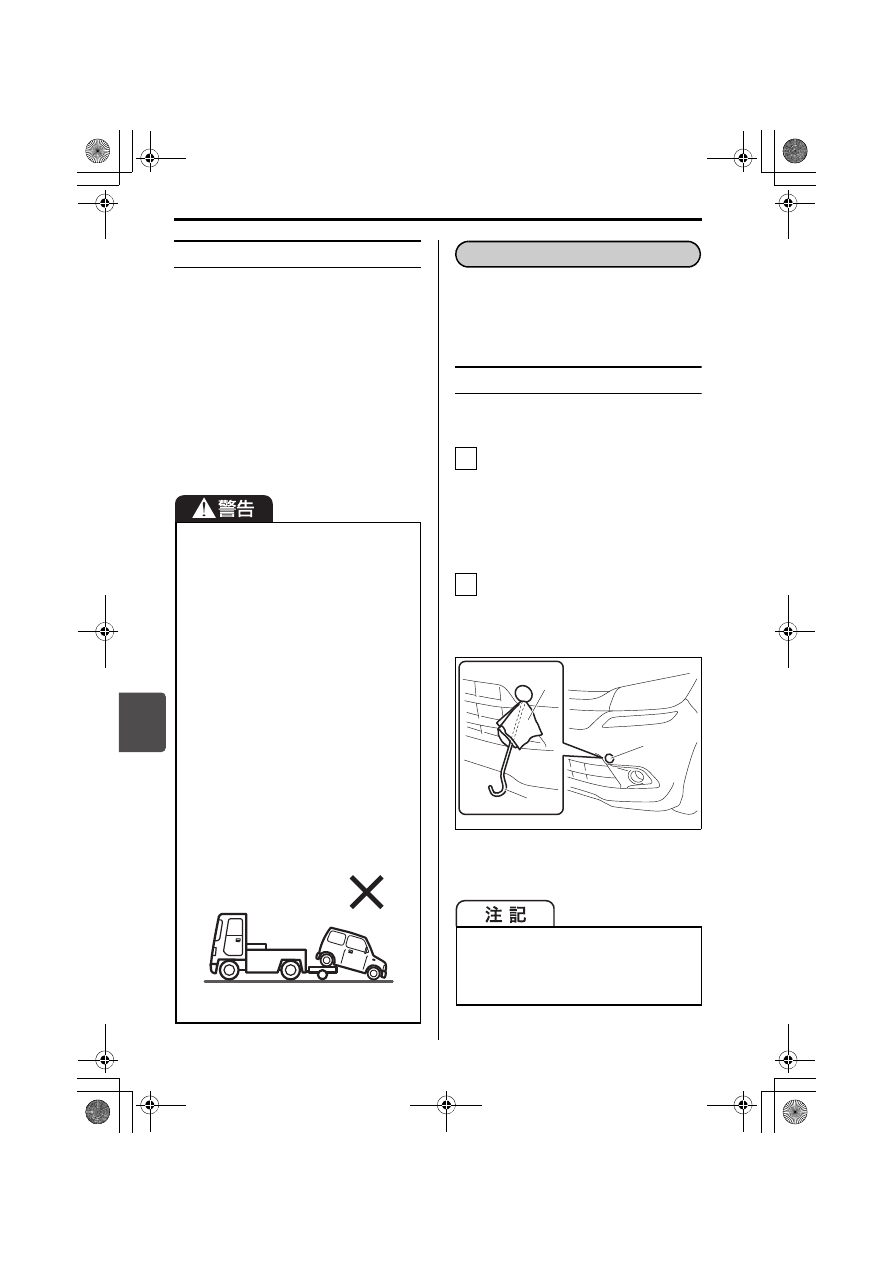

ロープでけん引してもらうと
きは

けん引フックにロープをかけます。

ロープをかけるときは、できるだ
け同じ側で水平にかけてくださ
い。

ロープの中間に白い布(30cm 平方
以上)を付けます。

64L70250

READY 表示灯は点灯したままにし
ます。

ハイブリッドシステムが作動しな
いときは、エンジンスイッチを

(OFF)以外の位置にしま

す。

ハンドルを左右にまわして、ハン
ドルロックが解除されているか確
認します。

ステレオカメラ装備車の場合、ハ
イブリッドシステムが起動してい
るときは、デュアルカメラブレー
キサポート(DCBS)OFF スイッ
チを操作して作動停止の状態にし
ます。
→ 4-43ページ(デュアルカメラ

ブレーキサポート(DCBS))

(7) 前輪後部の取り付け穴(長穴)
(8) 後輪前部の取り付け穴(長穴)

(7)

(8)

1

2

ȺȠɞȳȤպȫϫȺ

ᄌࢎ

ᴥ³°ãí

ࢲ஁͏˨ᴦ

µí͏ю

²µí͏ю

エンジンスイッチを

(OFF)

の位置にしないでください。ハンドル
がロックされてまわせなくなります。

ブレーキ倍力装置が働かないため、
通常より強めにブレーキペダルを踏
んでください。

パワーステアリング装置が働かない
ため、通常より大きな力をかけて操
作してください。

故障や鉛バッテリーあがりなどでハン
ドルロックが解除できないときは、
ロープでけん引しないでください。

3

LOCK

ハイブリッドシステムを作動できない車の運転は

LOCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

7

万一のとき/そのほか

7-37

セレクトレバーを

 に入れ、メー

ター内のセレクトレバー位置表示が
N になっていることを確認してくだ
さい。

けん引中はロープをたるませないよ
うにします。追突防止のため、前の
車の制動灯をよく見て運転してくだ
さい。

後続車に注意をうながすため、け
ん引される車は非常点滅表示灯を
点滅させてください。

故 障 や 鉛バッテリーあがりなどで、エ
ンジンスイッチを

 にしてブレー

キペダルを踏んだ状態でもセレクトレ
バーを

 からほかの位置へ動かせな

いときは、4-17 ページの手順でシフ
トロックを解除してください。

長い下り坂や急な下り坂があるとき
は、ロープけん引をせず、レッカー車
を依頼してください。回生ブレーキ
(エンジンブレーキ)がまったく効か
ないため、下り坂でブレーキペダルを
踏み続けるとブレーキ装置が過熱し
て、ブレーキが効かなくなるおそれが
あります。

けん引する車は、急発進などけん引
フックやロープに大きな衝撃が加わる
運転をしないでください。けん引フッ
クや車体が破損するおそれがありま
す。

4

N

ON

P

5

万一、事故が起きたときは、次のこと
をお守りください。守らないとやけど
や感電など生命に関わる重大な傷害を
受けるおそれがあります。

高電圧部位・高電圧配線(オレンジ
色)には絶対に触れないでください。

液体の付着や漏れがある場合は絶対
に触れないでください。高電圧バッ
テリーの電解液は目や皮膚に付くと
重大な傷害を受けるおそれがありま
す。万一付着したときはすぐに大量
の水で洗い流し、ただちに医師の診
察を受けてください。

火災が発生したときは、電気火災用
消火器で消火してください。少量の
水による消火はかえって危険な場合
があるため、消火栓などから大量に
放水するか、消防隊の到着を待って
ください。

万一、事故が起きたときは

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     21      22      23      24     ..
