Suzuki Bandit Solio (2017 year). Instruction japanese - part 18





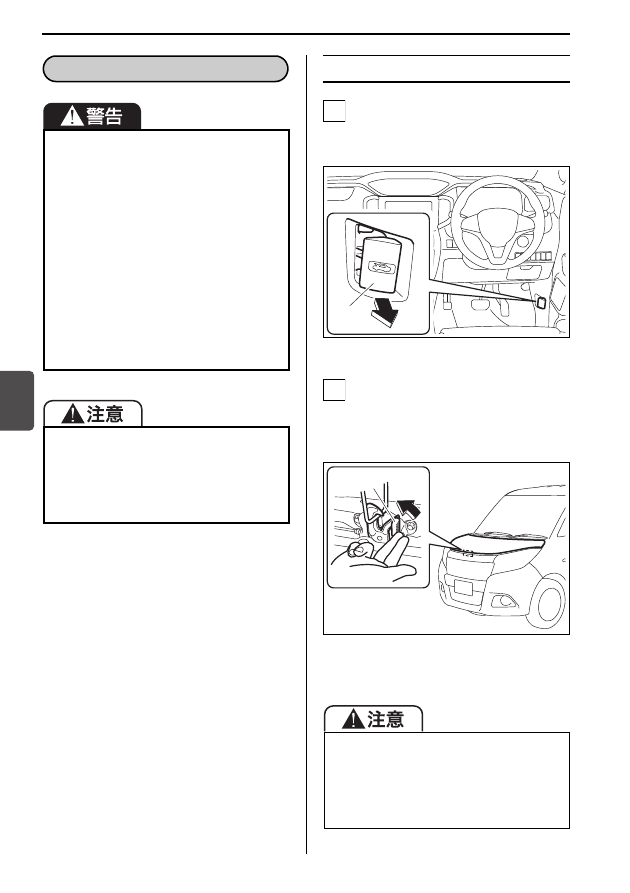

装備の取扱い/主な装備

5-4

5

開けかた

運転席足元のボンネットオープナー
(1)を引くと、ボンネットの先端
が少し浮き上がります。

81P50140

浮き上がったすきまからロックレ
バー(2)の位置を確認し、手を入
れ、ロックレバーを左側へ押し付け
ながら、ボンネットを持ち上げます。

81P50150

上図は代表例です。お車のタイプによ
り異なります。

お子さまにはボンネットを開閉させ
ないでください。ボンネットは重い
ため、けがのおそれがあります。ま
た、エンジンルーム内は高温になる
ため、やけどのおそれがあります。

ボンネットを開けているときは、お
子さまを近づけないでください。

点検や清掃に使用した工具や布など
は、エンジンルーム内に置き忘れな
いでください。故障の原因となった
り、エンジンルーム内は高温になる
ため車両火災につながったりするお
それがあります。

動いているドライブベルトや回転中の
冷却ファン(ラジエーターファン)に
近づかないでください、手や髪、衣類
などが巻き込まれると、けがのおそれ
があります。

ボンネット

エンジン回転中や停止直後は、ロック
レバーが熱くなっていることがありま
す。やけどのおそれがありますので、
ロックレバーを操作する前に確認して
ください。

1

(1)

2

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

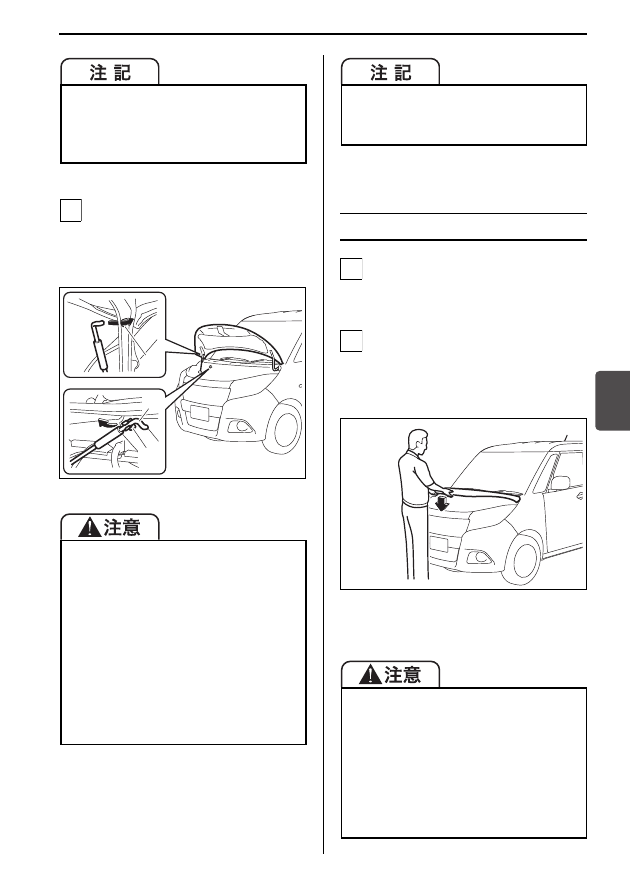

装備の取扱い/主な装備

5-5

5

ボンネットを固定します。

車体側にあるステー(3)をホル
ダー(4)から外し、ボンネット
側の固定穴(5)に差し込みます。

81P50160

閉めかた

ボンネットを片手でささえながら、
ステーを外して、もとのホルダーに
固定します。

ボンネットを閉めます。

ボンネットを20 cmぐらいの高さ
までゆっくりと下げて、手を離し
ます。

81P50170

上図は代表例です。お車のタイプによ
り異なります。

ワイパーアームを起こした状態で、ボ
ンネットを開けないでください。ワイ
パーアームやボンネットが傷つくおそ
れがあります。

エンジン回転中や停止直後は、ステー
が熱くなっていることがあります。や
けどのおそれがありますので、ステー
を持つ前に確認してください。

ステーは固定穴に確実に差し込んで
ください。ステーが外れると、ボン
ネットに身体がはさまれることがあ
ります。

ボンネットが風にあおられて、ステー
が外れることがあります。とくに風
の強い日は注意してください。

3

(5)

(3)

(4)

ステーをホルダーから外すときは、ス
テーが曲がらないように、グリップの
部分を持ってください。

ボンネットを閉めるときは、手など
をはさまないように気をつけてくだ
さい。また、強く押さえると、ボン
ネットがへこむおそれがあります。

ボンネットが完全に閉まっているか
確認してください。完全に閉まって
いないと、走行中に開くおそれがあ
ります。

1

2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/主な装備

5-6

5

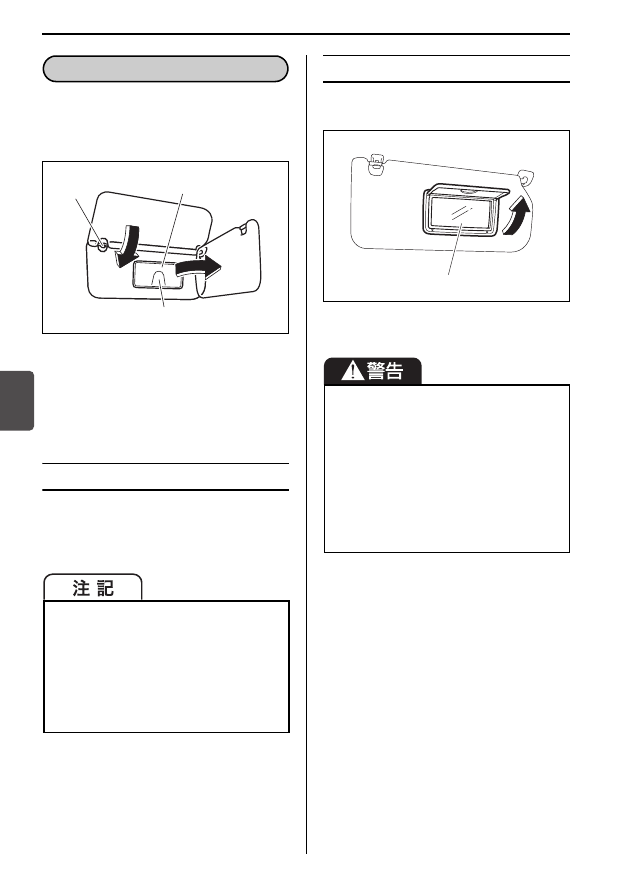

日差しがまぶしいときに使用します。横
からの日差しがまぶしいときは、フック
から外して横にまわします。

81M50080

チケットホルダー

サンバイザーの裏側(ミラーカバーの外
側)にあります。有料道路の通行券など
がはさめます。

バニティーミラー

ミラーカバーを開けた場所にあります。

81P50180

(1) フック
(2) ミラーカバー
(3) チケットホルダー

炎天下で駐車するときは、チケットホ
ルダーなどにプラスチック素材のカー
ドを放置しないでください。車内が高
温になるため、カードの変形やひび割
れを起こすおそれがあります。
→ 2-20 ページ(ライターやメガネ

などを放置しない)

サンバイザー

(1)

(2)

(3)

(4) バニティーミラー

走行中はバニティーミラーを使用し
ないでください。前方不注意で思わ
ぬ事故につながるおそれがあります。

バニティーミラーを使用するときは、
SRS エアバッグの収納場所に近づい
たり、寄りかかったりしないでくだ
さい。SRS エアバッグが作動したと
き、強い衝撃を受けるおそれがあり
ます。

(4)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/主な装備

5-7

5

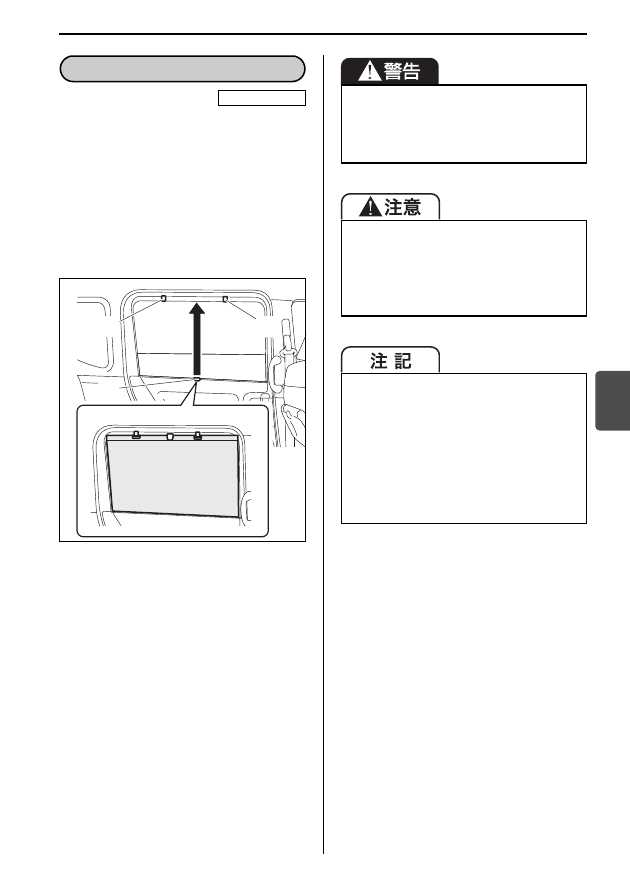

後席の両側にあり、日差しがまぶしいと
きなどに使用します。

ツマミ(1)を持ってゆっくり上に引
き出し、シェードの 2 か所の穴をフッ
ク(2)にかけます。

収納するときは、ツマミを持って少し
上に引き上げフックから外し、ゆっく
り下げます。

81P50190

ロールサンシェード

タイプ別装備

(1)

(2)

(2)

シェードに手をつかないでください。
シェードを破損するだけでなく、窓が
開いていると手などが外へ出て思わぬ
事故につながるおそれがあります。

使用するときは2か所の穴がフックに
かかっているか確認してください。片
側のみで使用すると、走行時の振動な
どでフックから外れ、シェードが暴れ
てけがをするおそれがあります。

シェードを上以外の方向に引き出した
り、勢いよく引き出したりしないでく
ださい。シェードが破損するおそれが
あります。また、収納するときはまっ
すぐ下方向に下げてください。傾けた
状態で下げると、正しく収納されな
かったり、しわができたりするおそれ
があります。

-------------------------------------------------------------------------------------------------------------------------------------------------------------

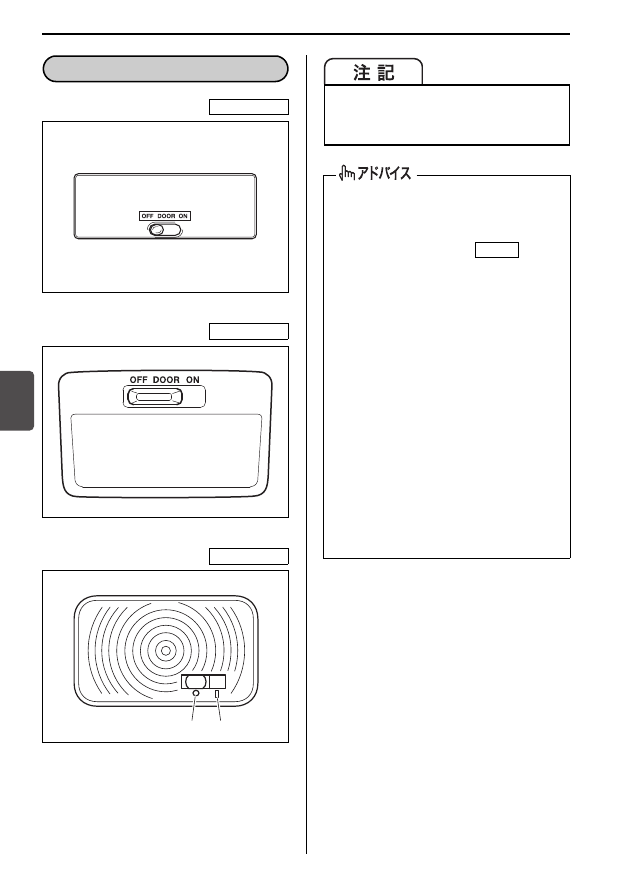

装備の取扱い/主な装備

5-8

5

70K094

80J274

81P50200

(1) OFF位置
(2) DOOR位置

室内灯

前席室内灯

後席室内灯

荷室室内灯

(1) (2)

エンジン停止中に長時間点灯させない
でください。鉛バッテリーがあがる原
因となります。

鉛バッテリー保護のため、次の条件を
すべてみたすと、室内灯が自動的に消
灯します。

(バッテリーセーバー機能)

・エンジンスイッチが

(OFF)

の位置

・室内灯スイッチがDOOR位置
・いずれかのドアを開けて点灯させ

たまま、約15分が経過

室内灯スイッチが DOOR 位置のとき
に、次の操作を行なった場合、室内
灯が点灯または点滅します。
・携帯リモコンによるドアの施錠・

解錠

・リクエストスイッチによるドアの

施錠・解錠

・ワンアクションスイッチによるド

アの施錠・解錠

→ 3-10ページ

(アンサーバック機能)

LOCK

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/主な装備

5-9

5

ON

室内灯が点灯します。

DOOR

いずれかのドアを開けている間、点灯
します。すべてのドアを閉めてから約
15秒後、徐々に減光しながら消灯しま
す。

すべてのドアが閉まっているとき、エ
ン ジ ン ス イ ッ チ 位 置 を

  か ら

 (OFF)に切り替えると約 15

秒間点灯し、徐々に減光しながら消灯
します。

また、点灯中であっても次のような操作
をすると、徐々に減光しながら消灯しま
す。

エンジン スイッチを

  または

 の位置にする

リクエストスイッチまたはキーレスエ
ントリーによる施錠

キーまたは運転席ドアのロックレバー
による施錠

OFF

室内灯が消灯します。

ON

LOCK

ACC

ON

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/主な装備

5-10

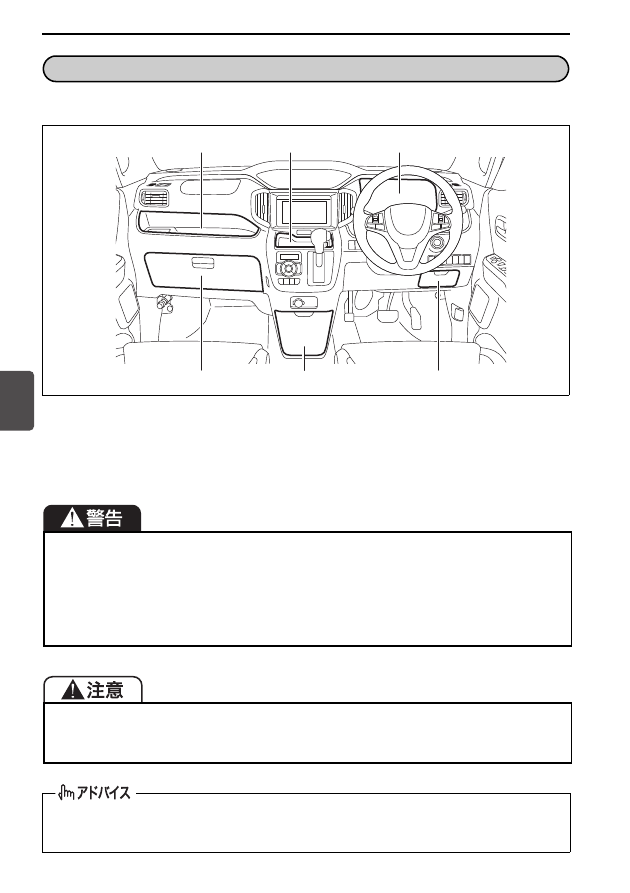

手回り品や小物などの収納にご使用ください。

81P50570

上図は代表例です。お車のタイプにより異なります。

(1) インパネトレー(助手席)

(2) インパネミドルポケット(センター)

(3) インパネアッパーボックス(運転席)

(4) グローブボックス

(5) インパネアンダーボックス(センター) (6) インパネボックス(運転席)

ふたがない収納スペースの場合、走行中に転がり落ちるようなものを入れないでく
ださい。ブレーキペダルやアクセルペダルにものがはさまると確実なペダル操作が
できなくなり、事故を起こすおそれがあります。

インパネトレー(助手席)には、大きなものを載せないでください。SRS エアバッ
グがふくらむ範囲にものがあると、ものが飛ばされたり、SRSエアバッグが正常に
ふくらまなくなったりするおそれがあります。

ふた付収納スペースの場合、ふたを開けたまま走行しないでください。ブレーキや
加速、衝突のときなどに、身体がふたに当たったり、中のものが飛び出したりする
おそれがあります。

携帯リモコンをいずれかのインパネ収納スペースに置いた場合、検知できないこと
があります。

インパネ収納スペース

(1)

(2)

(3)

(4)

(6)

(5)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

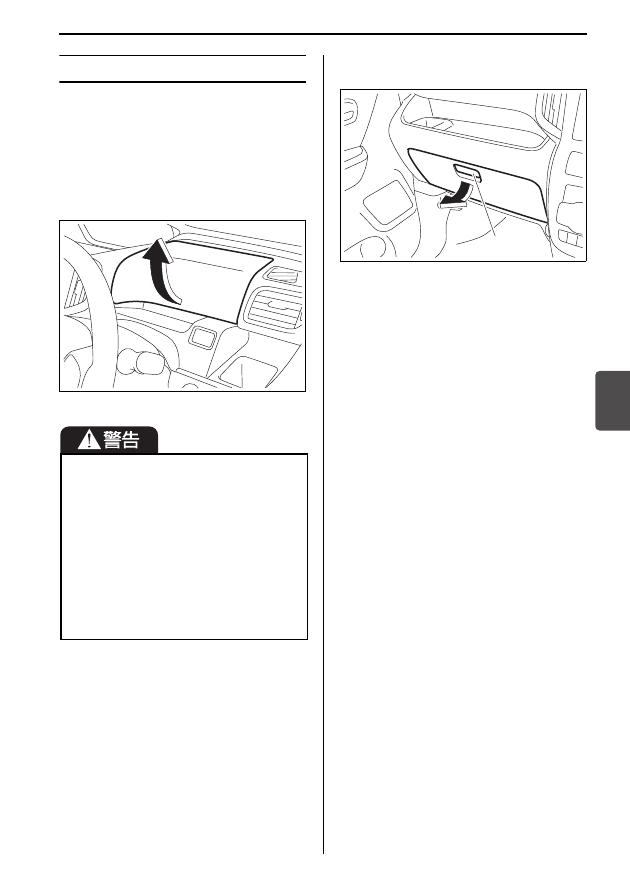

装備の取扱い/主な装備

5-11

5

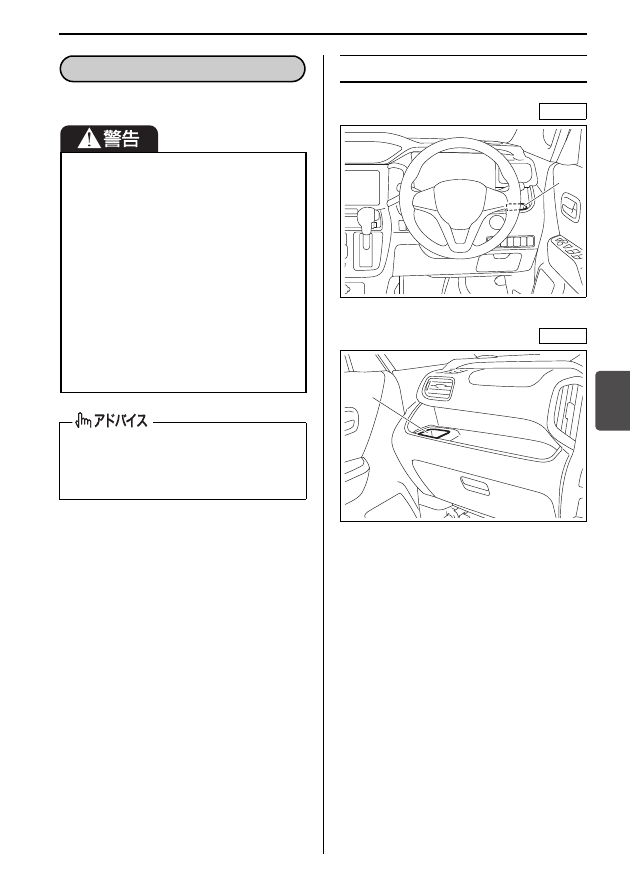

ふた付収納スペースの取扱い

次の図は代表例です。お車のタイプに
より異なります。

■ インパネアッパーボックス

(運転席)

81P50310

■ グローブボックス

81P50320

レバー(1)を手前に引いてふたを開
けます。

閉めるときは カチッ と音がするまで
確実に閉めます。

炎天下で駐車するときは、インパネ
アッパーボックス(運転席)内にライ
ターやスプレー缶、熱に弱いプラス
チック製品や精密機器(メガネやカー
ド、CD ケースなど)を入れないでく
ださい。ボックス内が高温になるため、
ライターやスプレー缶の自然発火や爆
発による火災、メガネやカード、CD
ケースなどの変形やひび割れを起こす
おそれがあります。

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/主な装備

5-12

5

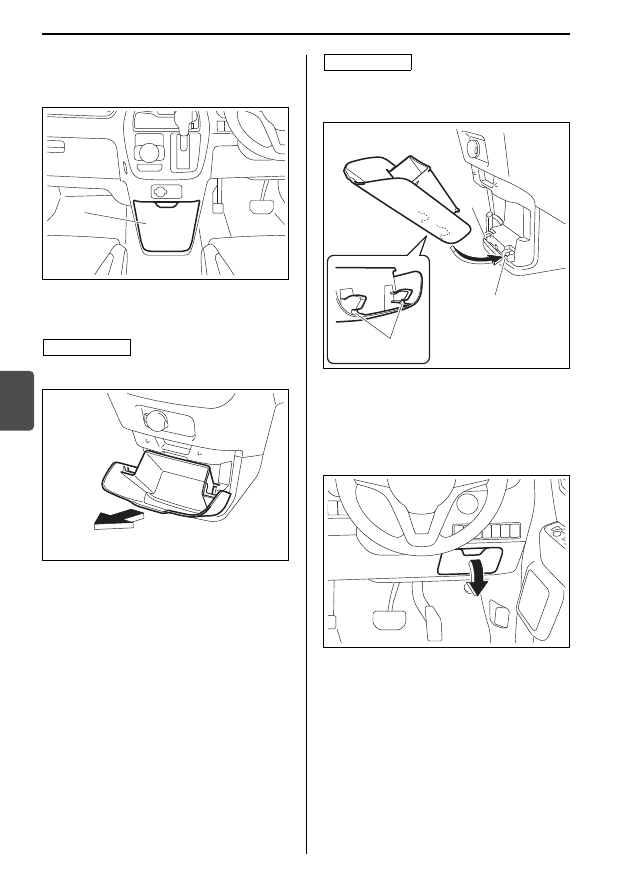

■ インパネアンダーボックス

(センター)

81P50370

ボックスを引き上げて取り外します。

81P50380

ボックス底面のつめ(1)を、穴(2)に
押し込んで取り付けます。

81P50390

■ インパネボックス(運転席)

手前に引いてふたを開けます。

81P50330

(1) インパネアンダーボックス

(1)

取り外しかた

取り付けかた

(1)

(2)

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/主な装備

5-13

5

缶ジュースやカップが置けます。

インパネ

81P50400

81P50410

飲み物には、ふたを閉めるなどしてこ
ぼさないように注意してください。熱
い飲み物がこぼれると、やけどのおそ
れがあります。また、飲み物が次のよ
うな部品にかかると、火災や故障の原
因になったり、SRS エアバッグシス
テムが正常に作動しなくなったりする
おそれがあります。

ナビゲーション、またはオーディオ
やスイッチ類

フロア下の配線、電気部品やセレク
トレバーなどの可動部

シートベルトバックル

携帯リモコンをドリンクホルダーや、
ペットボトルホルダーに置いた場合、
検知できないことがあります。

ドリンクホルダー

(1) ドリンクホルダー

運転席

(1)

助手席

(1)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

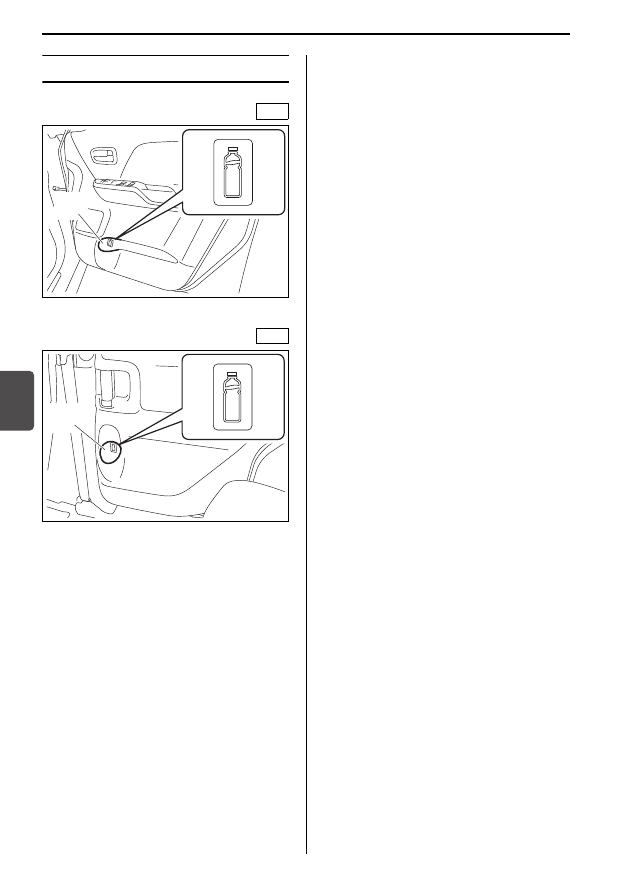

装備の取扱い/主な装備

5-14

5

ドア

81P50420

81P50430

(2) ペットボトルホルダー

前席

(2)

後席

(2)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

5

装備の取扱い/そのほかの装備

5-15

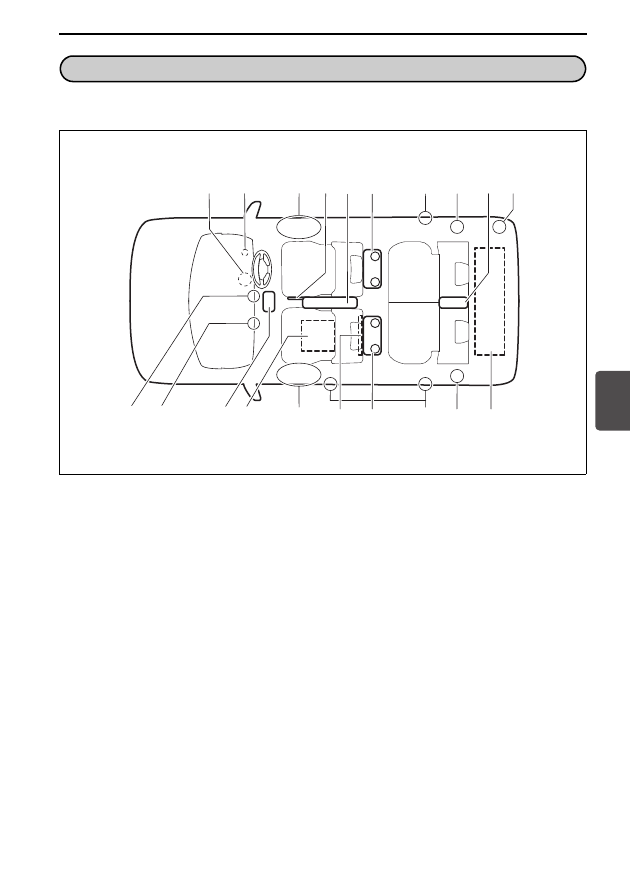

下図は代表例です。お車のタイプにより異なります。

81P50580

(1) アクセサリーソケット(荷室はタイプ別装備)・・・・・・・・・・・・・・・・・・・ 5-16
(2) アームレスト(ひじ掛け)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-16
(3) シートアンダーボックス(※)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-17
(4) オーバーヘッドコンソール(※)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-19
(5) ドアポケット(※)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-20
(6) リヤクォーターポケット(※)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-20
(7) 可倒式アシストグリップ ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-20
(8) シートバックポケット(タイプ別装備)

(※)・・・・・・・・・・・・・・・・・・・・・ 5-20

(9) シートサイドポケット(タイプ別装備)

(※)・・・・・・・・・・・・・・・・・・・・・ 5-21

(10)パーソナルテーブル(タイプ別装備)・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-21
(11)フットレスト ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-23
(12)ショッピングフック ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-23
(13)ラゲッジアンダーボックス(※)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-24
(14)USBソケット(タイプ別装備)・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ 5-24

※携帯リモコンをこの場所に置いた場合、検知できないことがあります。

そのほかの装備

そのほかの装備

(5)

(※)

(※) (※)

(5)

(2)

(7)

(7)

(3)

(6)

(※)

(4)

(※) (※)

(2)

(10)

(※)

(6)

(11)

(1)

(1)

(9)

(14)

(8)

(※)

(10)

(12)

(13)

(※)

-------------------------------------------------------------------------------------------------------------------------------------------------------------

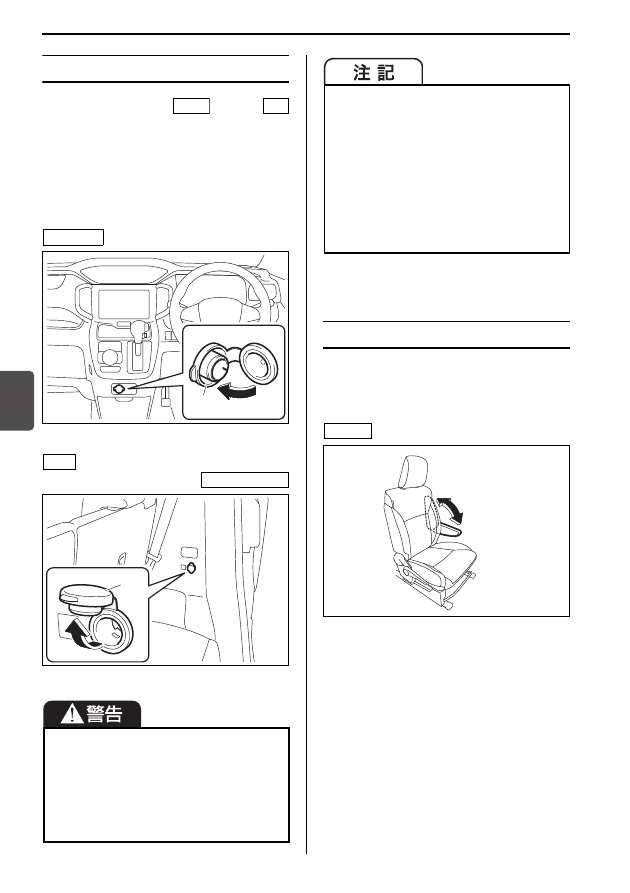

装備の取扱い/そのほかの装備

5-16

5

アクセサリーソケット

エンジンスイッチが

 または

のときに、電気製品の電源として使用で
きます。使用できる電気製品の規定容量
はインパネと荷室あわせて 1 2 V 1 0 A
(120W)以下です。

使用するときは、ふた(1)を開けます。

81P50220

81P50230

アームレスト(ひじ掛け)

手前に倒して使用します。

使用後は、持ち上げて収納します。

81P50240

使わないときは、ふたを閉めてくだ
さい。ソケット内に異物が入ると、
故障やショートの原因となります。

事故防止のため、スズキ純正用品以
外の電気製品を使用しないでくださ
い。

ACC

ON

インパネ

(1)

荷室

タイプ別装備

(1)

規定容量を超える電気製品を使用す
ると、ヒューズが切れることがあり
ます。

エンジン停止中に長時間使用すると、
鉛バッテリーがあがる原因となりま
す。また、エンジンがかかっていても
アイドリング状態で長時間使用する
と、バッテリーがあがることがあり
ます。

運転席

-------------------------------------------------------------------------------------------------------------------------------------------------------------

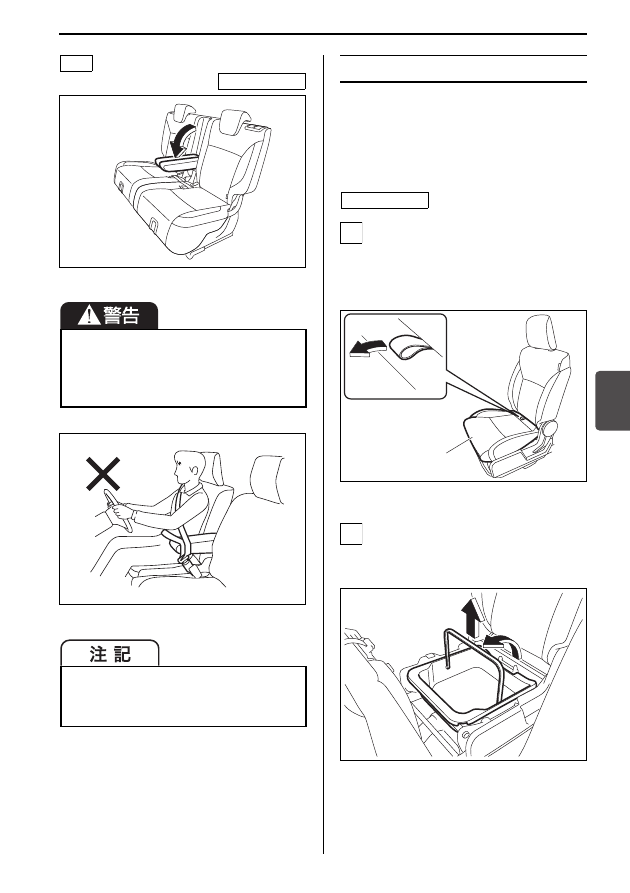

装備の取扱い/そのほかの装備

5-17

5

81P50250

70K40011

シートアンダーボックス

■ 助手席

助手席クッションの下に小物入れボック
スがあります。この小物入れボックスは、
車外に持ち出すことができます。

クッション(1)後部のバンドを引
き上げて、固定を外します。

バンドが引き上げにくいときは、
背もたれを後方へ倒します。

81P50260

クッションを車の前方向へ起こし、
とっ手を持ってボックスを取り出し
ます。

81P50270

シートベルトは、アームレストの下を
通してください。アームレストにベル
トがかかっていると、シートベルトが
本来の効果を発揮できません。

アームレストに腰をかけたり、荷物を
載せたりしないでください。アームレ
ストが破損するおそれがあります。

後席

タイプ別装備

取り出しかた

1

(1)

2

-------------------------------------------------------------------------------------------------------------------------------------------------------------

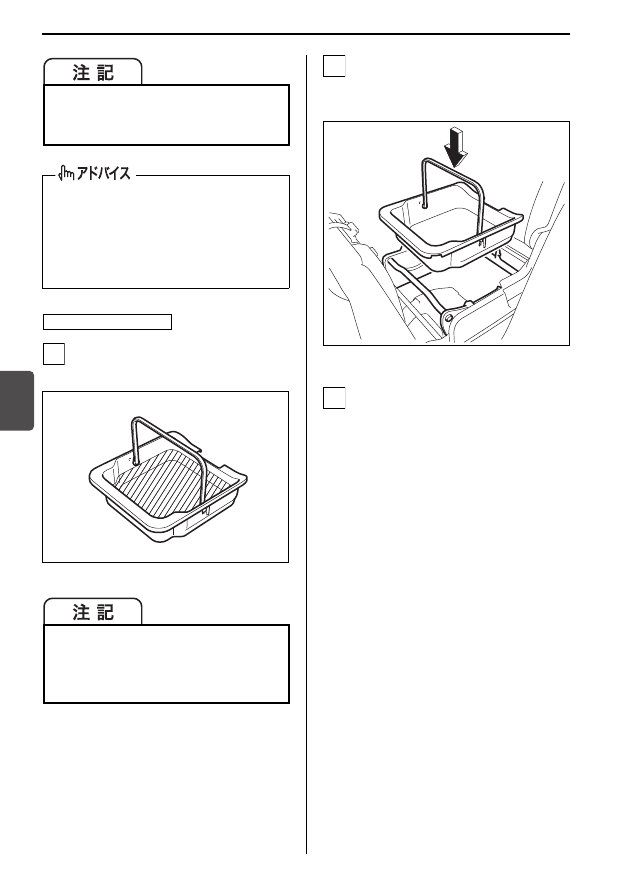

装備の取扱い/そのほかの装備

5-18

5

下図の斜線部分よりも上にものが
入っていないことを確認します。

81P50280

ボックスの両端がシートのパイプに
はまるように、ボックスをはめ込み
ます。

81P50290

クッションを車の後ろ方向へ倒しま
す。クッションは、もとの位置まで
もどると固定されます。

起こしたクッションに、力を加えない
でください。クッション取り付け部が
損傷するおそれがあります。

マイルドハイブリッド装備車の場合、
シートアンダーボックスの下にリチウ
ムイオンバッテリーがあります。
→ 2-4ページ

(リチウムイオンバッテリー)

上図の斜線部分よりも上にものを入れ
ないでください。クッションやボック
ス、中のものが破損するおそれがあり
ます。

もとにもどすときは

1

2

3

-------------------------------------------------------------------------------------------------------------------------------------------------------------

装備の取扱い/そのほかの装備

5-19

5

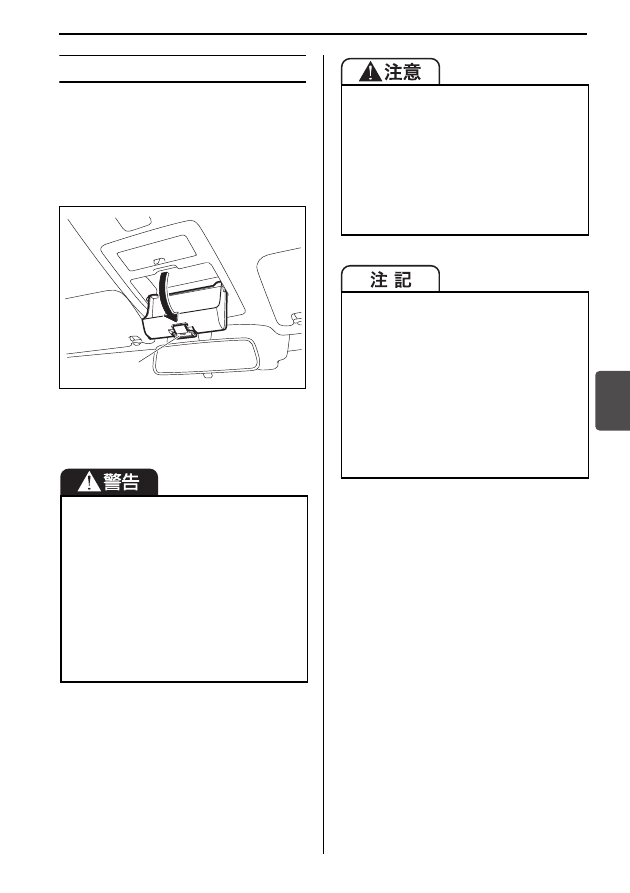

オーバーヘッドコンソール

手回り品や小物などの収納にご使用くだ
さい。

開けるときは、レバー(1)を押します。

閉めるときは カチッ と音がするまで
確実に閉めます。

81P50300

ものを出し入れするとき以外は、ふた
を閉めてください。

炎天下で駐車するときは、オーバー
ヘッドコンソールボックス内にライ
ターやスプレー缶、熱に弱いプラス
チック製品や精密機器(メガネやカー
ド、CD ケースなど)を入れないでく
ださい。ボックス内が高温になるため、
ライターやスプレー缶の自然発火や爆
発による火災、メガネやカード、CD
ケースなどの変形やひび割れを起こす
おそれがあります。

(1)

次のことをお守りください。
守らないと思わぬ事故につながるおそ
れがあります。

ふたを開けたまま走行しない

走行中にふたの開閉をしない

オーバーヘッドコンソールボックス
の中に堅いものや鋭利なものを入れ
ない

オーバーヘッドコンソールボックス
の最大収納重量は 300 g です。この
重量以下でご使用ください。収納可能
重量を超えると、オーバーヘッドコン
ソールボックスが損傷するおそれが
あります。

ふたを開けた状態からさらに開く方
向へ力をかけないでください。オー
バーヘッドコンソールボックスが破
損するおそれがあります。

-------------------------------------------------------------------------------------------------------------------------------------------------------------
