万一のとき/ヒューズ切れ

7-22

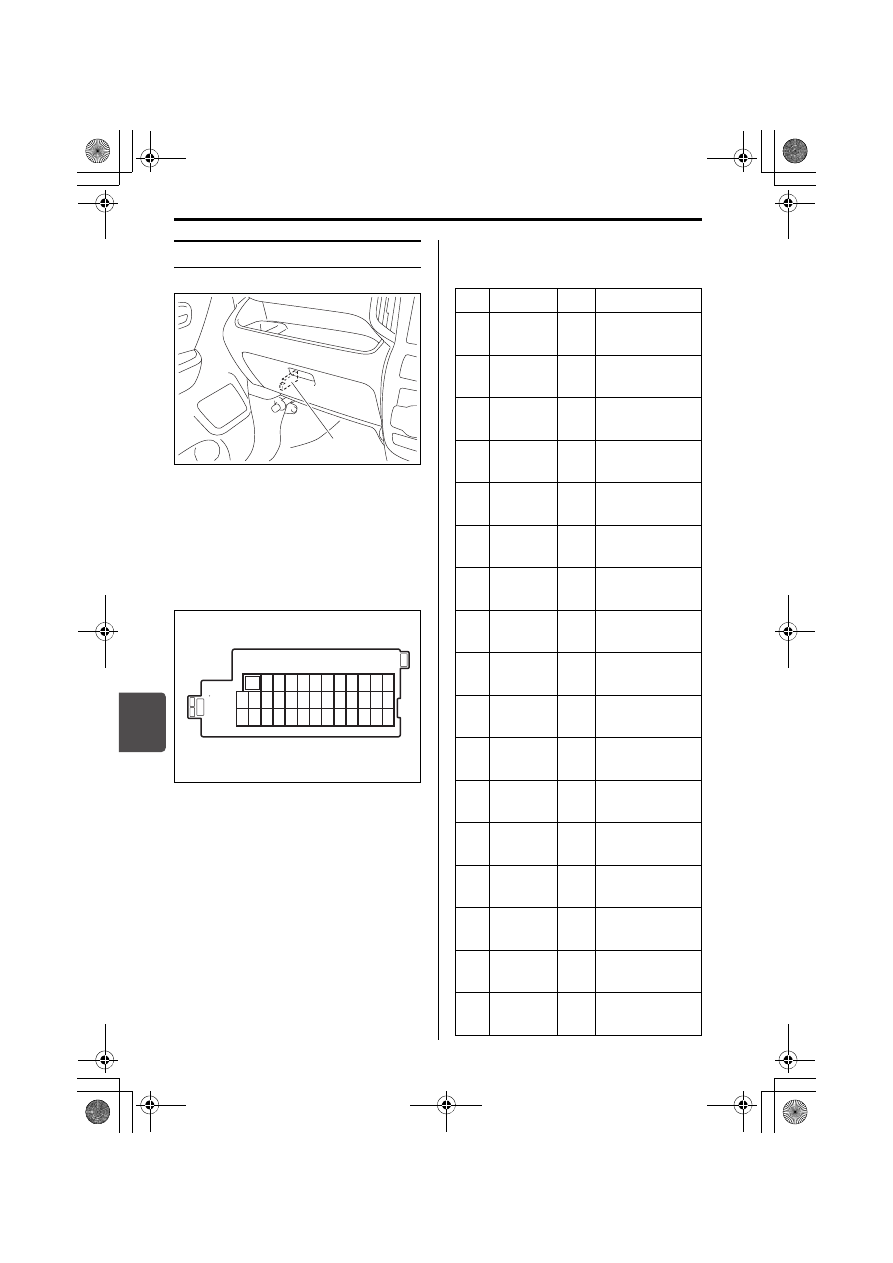

助手席足元のヒューズ

81P70210

■ 助手席足元のヒューズ

ヒューズの表は、ヒューズカバーの表側
にあります。

81P70220



次の表は、各ヒューズが受け持つ主な
装備を表しています。

(1) 助手席足元のヒューズ

(1)

USE THE

DESIGNATED
FUSES  AND
RELAY  ONLY.

1 2 3 4 5 6 7 8 9 10 11 12

15 16

13 14

17 18 19 20 21 22 23 24 25

28 29

26 27

30 31 32 33 34 35 36 37 38

位置

表示

容量

接続先名称

1

P/W

30A

パワー

ウインドー

2

ACC

5A

ラジオ

3

MTR

10A

メーター

4

IG

15A イグニッション

5

IG1 SIG2

5A

パワー

ステアリング

6

PSD R

20A

パワー

スライドドア

7

T/M 2

5A

セレクトレバー

8

STL

15A

電動ハンドル

ロック

9

HORN

15A

ホーン

10

D/L

20A

ドアロック

11

HAZ

10A

ハザード

12

T/M

10A

トランス

ミッション

13

RADIO

15A

ラジオ

14

ACC2

15A

アクセサリー

ソケット

15

IG1 SIG3

5A

―

16

ACC3

5A

―

17

DOME2

10A

室内灯

000.book  22 ページ  ２０１６年１０月６日　木曜日　午前９時７分

7

万一のとき/ヒューズ切れ

7-23

注）P/W T のヒューズを外したり交換し

たりしたときは、はさみ込み防止機
構の初期設定を行なってください。
→ 3-30ページ

（初期設定のしかた）

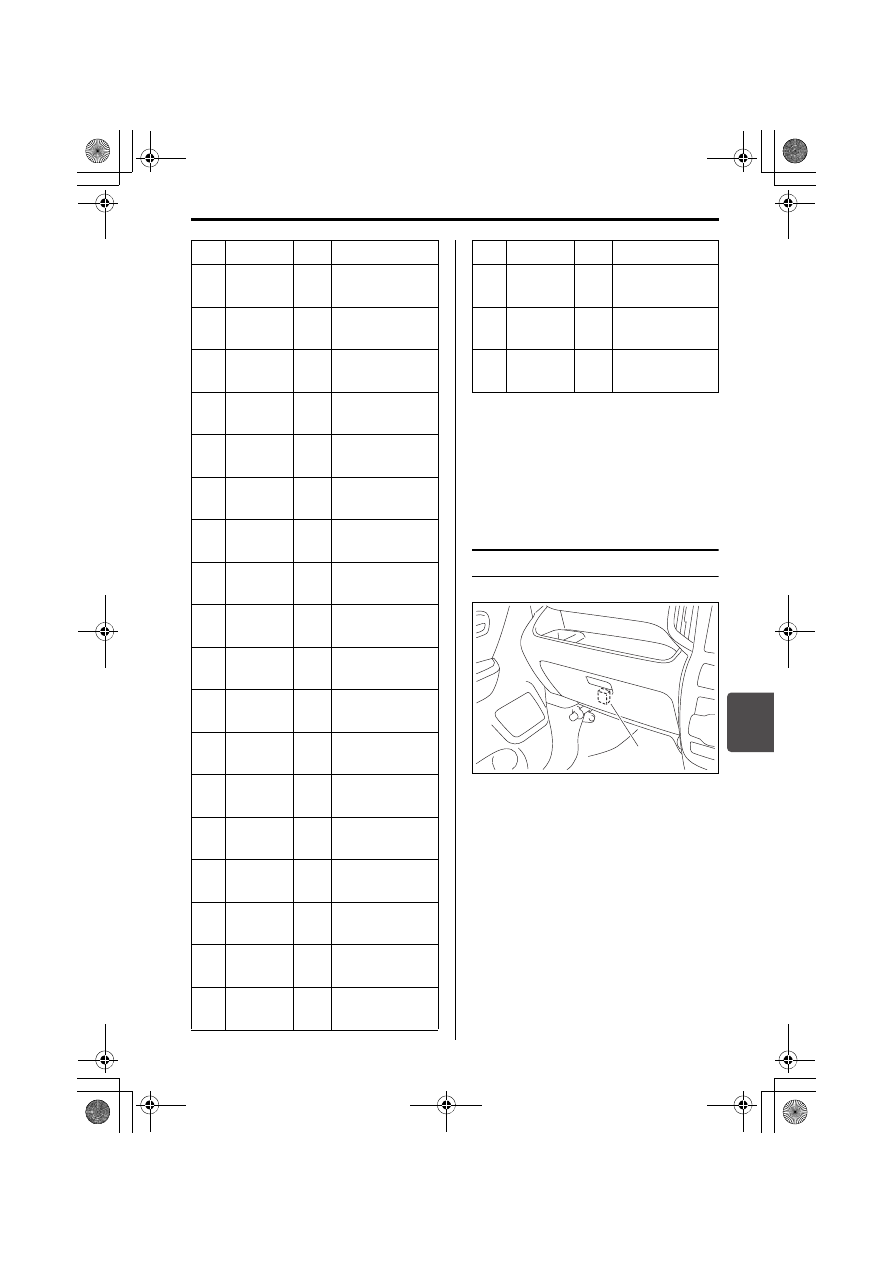

グローブボックス裏のヒューズ

81P70460

18

DOME

5A

メーター

19

KEY

5A

―

20

注）

P/W T

20A

パワーウインドー

タイマー機能

21

PSD L

20A

―

22

KEY 2

5A

―

23

TAIL L

5A

車幅灯

24

A-STOP

5A

エンジン

コントローラー

25

TAIL

10A

尾灯

26

IG1 SIG

10A

アイドリングストップ

またはBCM

27

A/B

10A

エアバッグ

28

BACK

10A

後退灯

29

ABS

5A

ABS/ESP

®

30

MRR

HTR

10A

ドアミラー

ヒーター

31

RR DEF

15A リヤデフォッガー

32

S/H

10A シートヒーター

33

WIP

10A

ワイパー

34

IG2 SIG

5A

ブロワーファン

35

WASH

15A

ウォッシャー

モーター

位置

表示

容量

接続先名称

36

T/M 3

10A

―

37

FR WIP

20A

フロント
ワイパー

38

STOP

10A

制動灯

(1) グローブボックス裏のヒューズ

位置

表示

容量

接続先名称

(1)

000.book  23 ページ  ２０１６年１０月６日　木曜日　午前９時７分

7

万一のとき/ヒューズ切れ

7-24

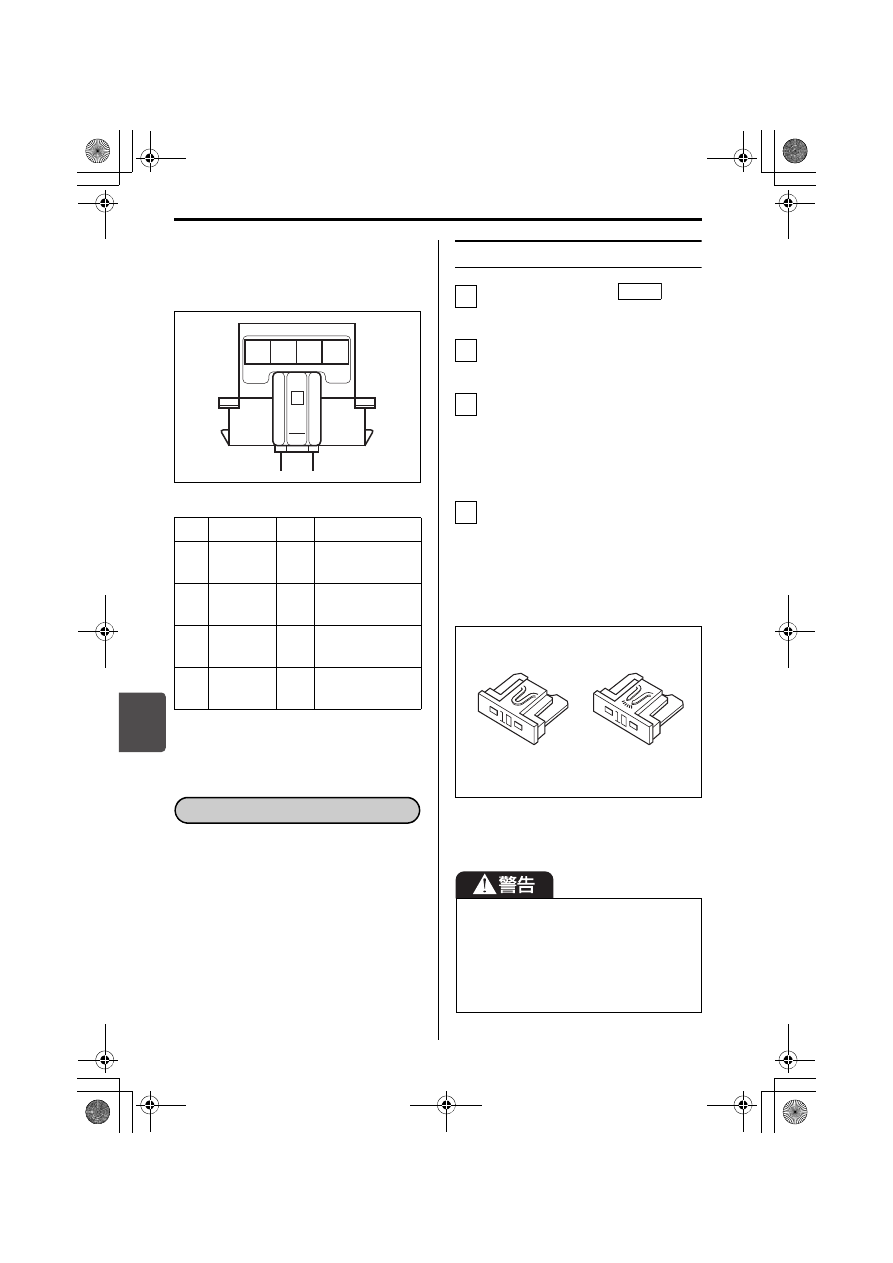

■ グローブボックス裏のヒューズ

ヒューズの表は、ヒューズコネクタの表
面にあります。

81P70470

ヒューズの点検・交換には、ヒューズ抜
き（低背ヒューズ用、市販品）および交
換用ヒューズ（別売り）が必要となりま
す。点検・交換の際は、スズキ販売店ま
たはスズキ代理店にご相談ください。

点検・交換のしかた

エンジンスイッチを

（OFF）

にします。

リレーボックスのカバーを外しま
す。

故障の状況から、点検すべきヒュー
ズをヒューズの表で確認します。
ヒューズ抜き（市販品）をヒューズ
に差し込んで引き抜き、ヒューズが
切れていないか点検します。

切 れ て い る と き は、同 じ 容 量 の
ヒューズと交換します。



交換したヒューズがすぐに切れる
ときは、電気系統の故障が考えら
れます。スズキサービス工場で点
検を受けてください。

82K208

位置

表示

容量

接続先名称

1

D/L RL

10A

ドアロック

リヤドア（左）

2

D/L RR

10A

ドアロック

リヤドア（右）

3

D/L FL

10A

ドアロック

フロントドア（左）

4

D/L FR

10A

ドアロック

フロントドア（右）

1 2 3 4

ヒューズの点検と交換

(1) 正常なヒューズの例
(2) 切れたヒューズの例

ヒューズは、同じサイズで同じ容量の
ものと交換してください。サイズの違
うヒューズ、容量の大きいヒューズ、
針金、銀紙などを使用すると、配線が
焼損したり火災が発生したりする原因
となります。

1

LOCK

2

3

4

(1)

(2)

000.book  24 ページ  ２０１６年１０月６日　木曜日　午前９時７分

7

万一のとき/電球切れ

7-25

出発の前にライトやランプ、方向指示器
／非常点滅表示灯などを点灯または点滅
させて、電球切れがないか点検してくだ
さい。

ヘッドライトなどのレンズ内
面のくもり

レンズ内面に大粒の水滴がついていると
きやランプ内に水がたまっているとき
は、スズキサービス工場で点検を受けて
ください。

電球が切れているときは、ワット数およ
び型式が同一の電球と交換してください。
電球のワット数および型式は、サービス
データ（8-3ページ）をご覧ください。



電球を交換しても点灯しない、または
すぐ切れるときは電気系統の故障が考
えられます。スズキサービス工場で点
検を受けてください。



制動灯はほかの人に見てもらうか、壁
などを利用して点検してください。



メーター内の方向指示器表示灯の点
滅が異常に速くなったときは、方向
指示器／非常点滅表示灯の電球切れ
が考えられます。

ヘッドライトやリヤコンビネーション
ランプなどは、ランプ内外の温度差に
より一時的にレンズ内面がくもること
がありますが、機能上の問題はありま
せん。（窓ガラスがくもるのと同じ現
象です）

電球切れ

電球の点検

高電圧による感電のおそれがあるた
め、次の電球交換は絶対に行なわない
でください。交換の際は、スズキ販売
店またはスズキ代理店にご相談くださ
い。



ディスチャージ仕様車の下向きヘッ
ドライト（ディスチャージ電球）お
よび上向きヘッドライト（ハロゲン
電球）

電球を交換するときは、次のことをお
守りください。



安全で平らな場所に駐車し、パーキ
ングブレーキをしっかりとかけてく
ださい。



ハイブリッドシステムを停止し、各
ランプを消灯させ、エンジンや排気
管、電球などが十分に冷えてから行
なってください。やけどのおそれが
あります。



ハロゲン電球は高圧ガスを封入して
いるため、とくに慎重に扱ってくだ
さい。割れるとガラスが飛散して、
けがのおそれがあります。

電球を交換するときは

000.book  25 ページ  ２０１６年１０月６日　木曜日　午前９時７分

7

万一のとき/電球切れ

7-26

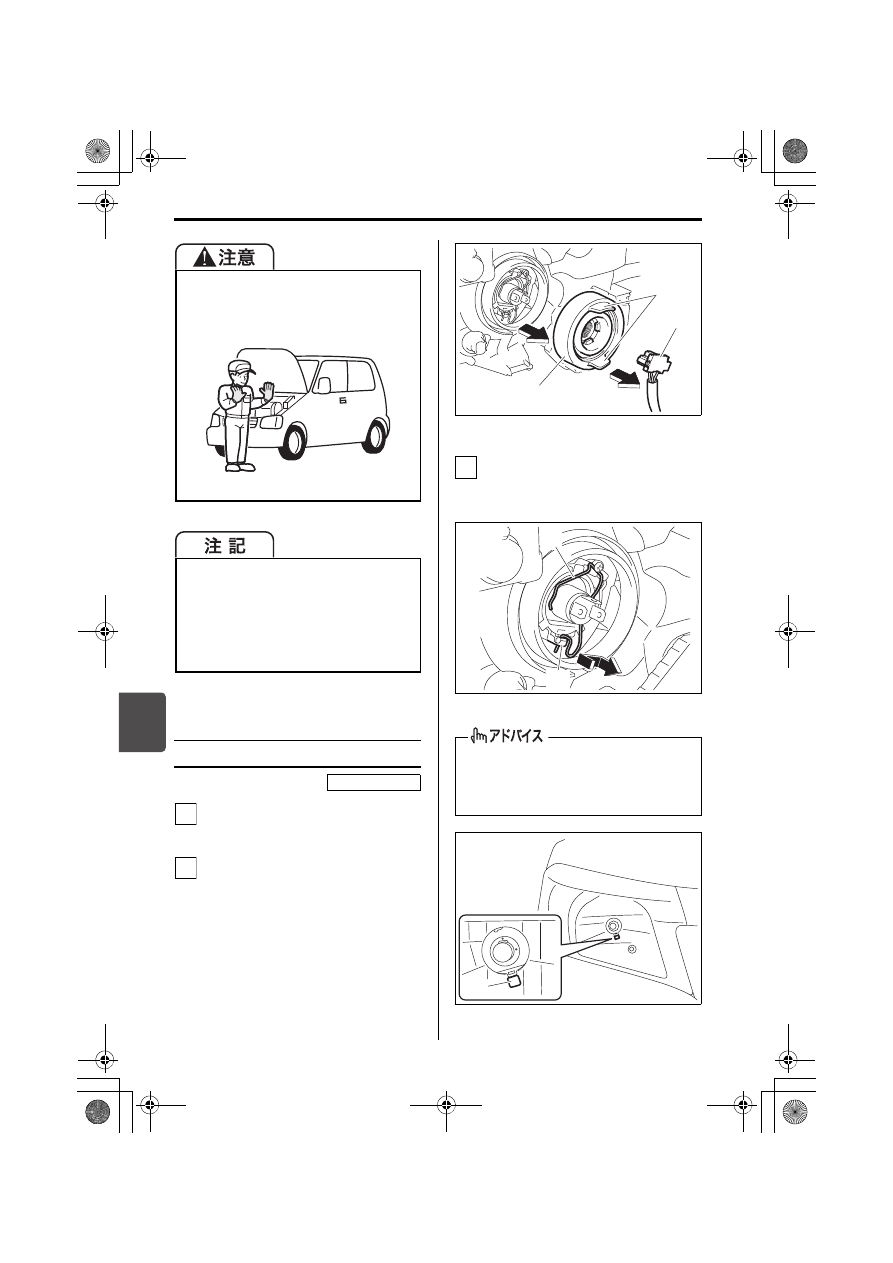

ハロゲンヘッドライト

ボンネットを開けます。
→ 5-4ページ（ボンネット）

カプラー（1）は、カプラー本体を
しっかり持って車両後方へまっすぐ
引いて外します。
ゴ ム カ バ ー（2 ）は、ツ マ ミ（3 ）
を引いて外します。

81P70230

止め金（4）を図の矢印のように、押
しながらずらして固定フック（5）か
ら外します。

81P70240

81P70250



車両の部品などで手や腕などをけが
しないよう、長袖の上着と手袋を着
用してください。

51K0180

ハロゲン電球を扱うときは、油脂類が
付着していない、きれいな手袋をはめ
てください。使用時電球が高温になる
ため、素手で扱ってガラス部分に油な
どが付着すると、発熱による早期電球
切れのおそれがあります。

タイプ別装備

1

2

止め金の固定状態は、電球下側の穴

（6）を通して車両前方からも確認でき

ます。

(1)

(2)

(3)

3

(4)

(5)

(6)

000.book  26 ページ  ２０１６年１０月６日　木曜日　午前９時７分

7

万一のとき/電球切れ

7-27

電球を外します。交換後は、外した
ときと逆の手順でもとにもどしま
す。

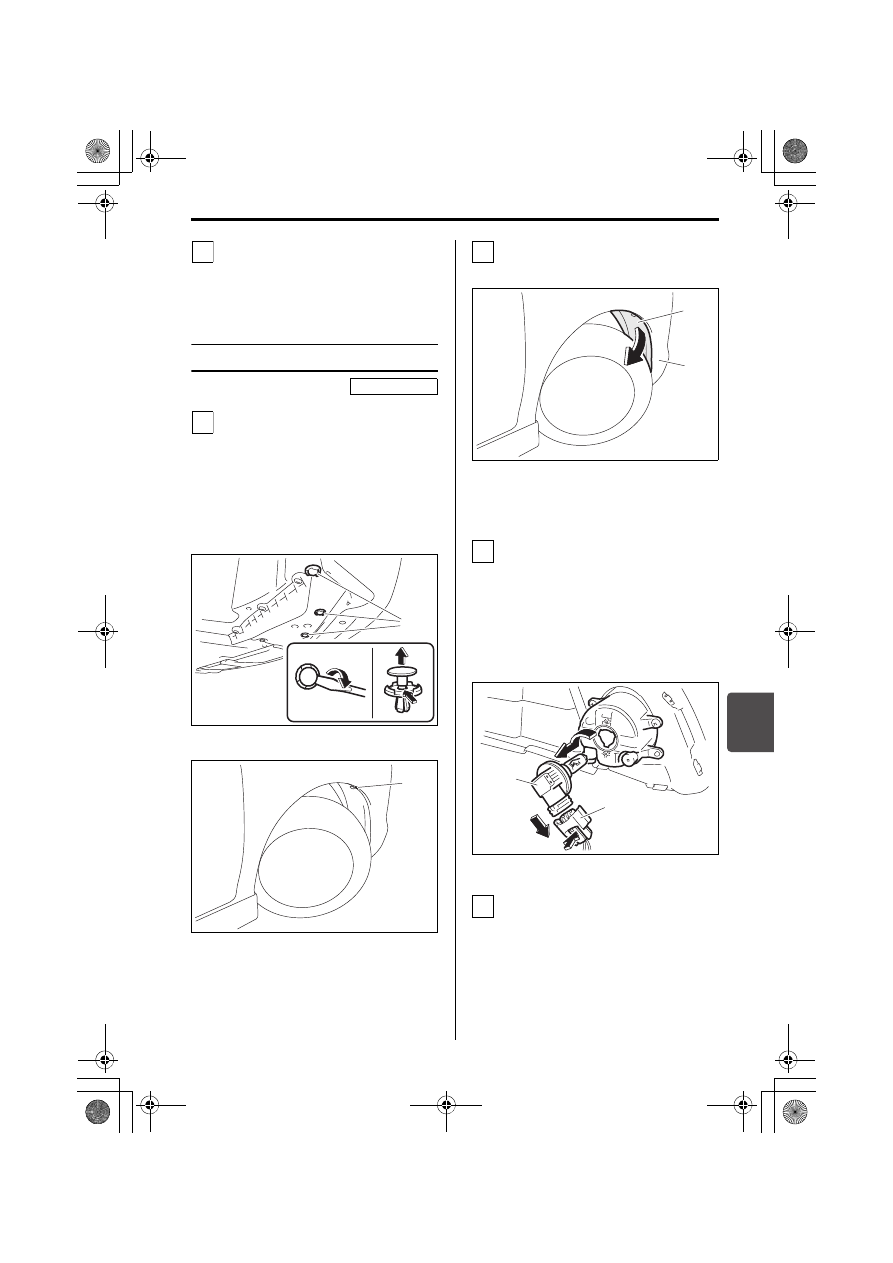

フォグランプ

フェンダー内のカバーを一部外しま
す。



バンパー底部のクリップ（1）3個
は、マイナスドライバー（市販品）
でこじって外します。



スクリュー（2）はプラスドライ
バー（市販品）で外します。

81P70260

81P70480

フェンダー内のカバーをめくりま
す。

81P70280

めくったカバーのすきまから手を入
れ、電球を外します。



カプラー（5）は、つめを押しな
がら外します。



カプラーを外したあとに電球（ソ
ケット一体型）

（6）を、反時計方

向にまわして外します。

81P70290

交換後は、外したときと逆の手順で
もとにもどします。



フェンダー内のカバーは、バン
パーの内側に入れます。

4

タイプ別装備

1

(1)

(2)

（3）フェンダー内のカバー
（4）バンパー

2

(3)

(4)

3

(6)

(5)

4

000.book  27 ページ  ２０１６年１０月６日　木曜日　午前９時７分

7

万一のとき/電球切れ

7-28

非分解式ランプ

次のランプは非分解式のため、電球のみ
の交換はできません。ランプ本体の交換
となります。点検・交換の際は、スズキ
販売店またはスズキ代理店にご相談くだ
さい。



方向指示器／非常点滅表示灯（フェン
ダーまたはドアミラー）



制動灯



ハイマウントストップランプ



LEDイルミネーション（タイプ別装備）



LEDヘッドライト（タイプ別装備）



ディスチャージヘッドライト車および
バンディットの車幅灯

そのほかの一般的な電球

電球ソケットおよび電球の取り外し／取
り付けは、次の方法で行ないます。

■ 電球ソケットの取り外し／

取り付け



ソケットをランプ本体から取り外すと
き（1）は、ソケットを反時計方向に
まわして引き抜きます。



取り付けるとき（2）は、ソケットを
ランプ本体の切り欠きにあわせて差し
込み、時計方向にまわします。

65J283

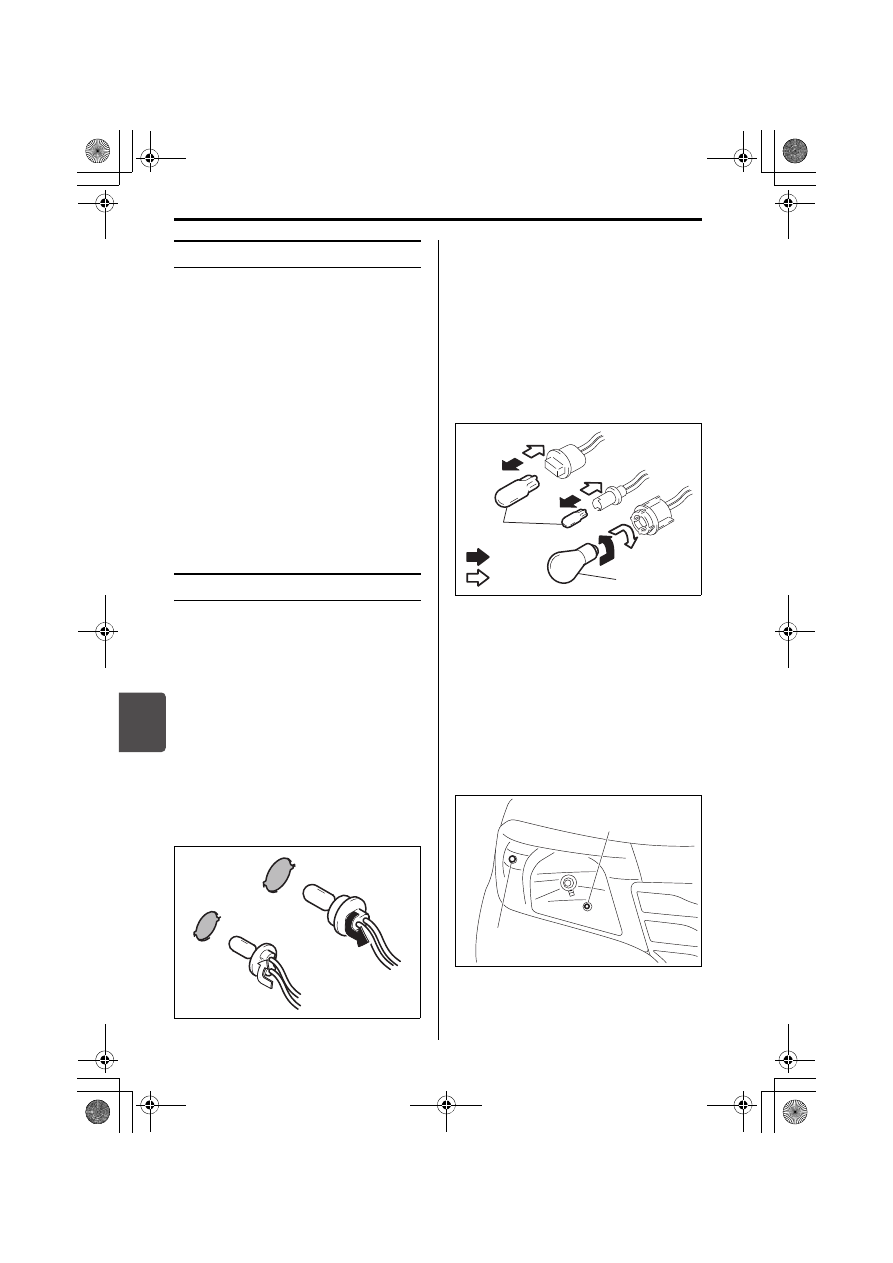

■ 電球の取り外し／取り付け

2つのタイプがあります。



A のタイプは、図のように抜き差しす
るだけです。



Bのタイプは、次のようになります。
・取り外すときは、電球を押しながら

反時計方向にまわします。

・取り付けるときは、電球を押しなが

ら時計方向にまわします。

82K210

■ ハロゲンヘッドライト車の車

幅灯、方向指示器／非常点滅表
示灯（前面）

ボンネットを開け、エンジンルーム内か
ら交換します。

81P70300

(1)

(2)

΍

（1）取り外し
（2）取り付け

（1）車幅灯（Aタイプ）
（2）方向指示器／非常点滅表示灯

（前面、Aタイプ）

A

B

(1)

(2)

΍

(2)

(1)

000.book  28 ページ  ２０１６年１０月６日　木曜日　午前９時７分

7

万一のとき/電球切れ

7-29

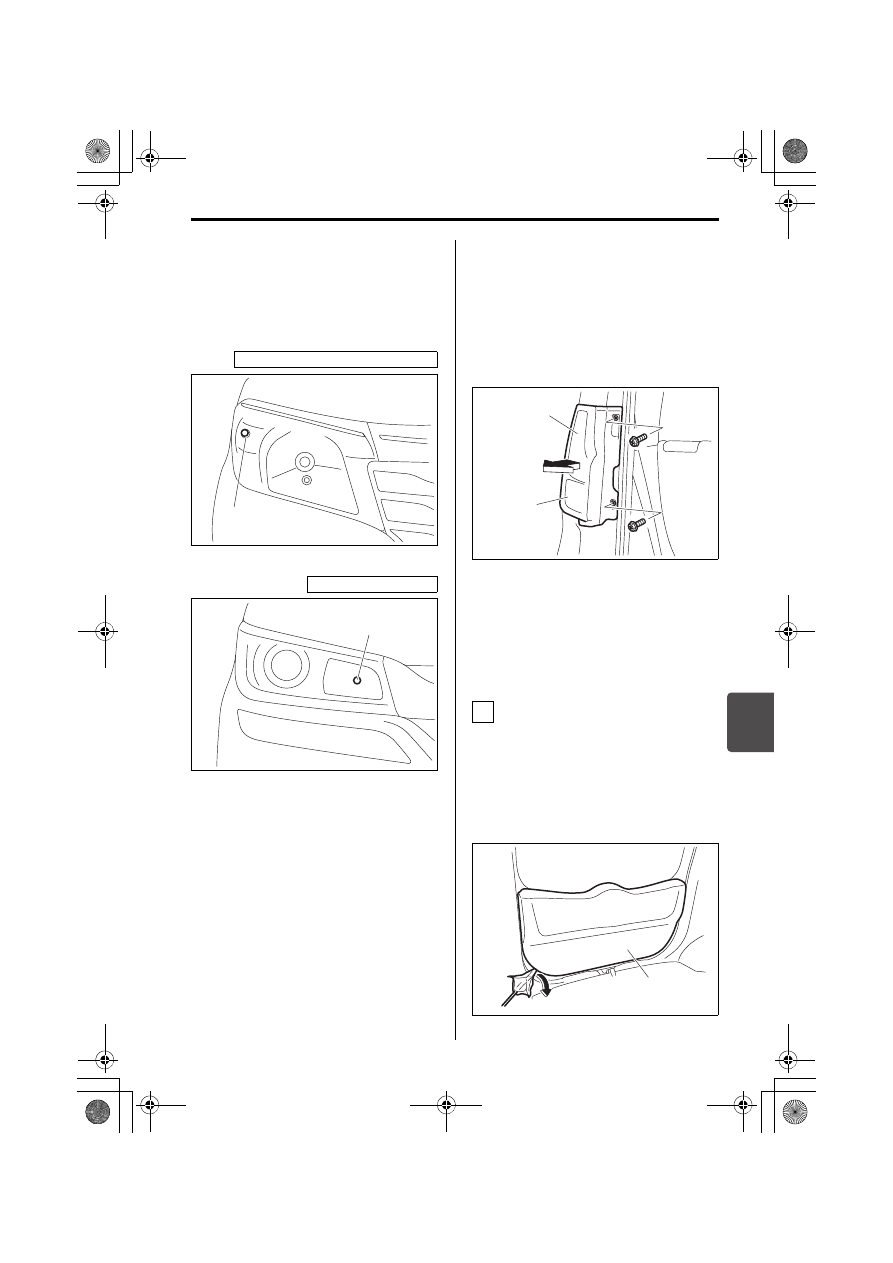

■ ハロゲンヘッドライト車以外

の方向指示器／非常点滅表示
灯（前面）

ボンネットを開け、エンジンルーム内か
ら交換します。

81P70310

81P70320

■ リヤコンビネーションランプ

バックドアを開け、ランプ全体を外して
から交換します。



ボルト 2 個は、プラスドライバー（市
販品）などで外します。



ランプ本体は、車両の後方へ引いて外
します。

81P70330

■ 後退灯

バックドアを開け、トリム（1）を
外します。



トリムとドア本体の間に、先端に
布をかぶせたマイナスドライバー

（市販品）などを差し込み、指が

入るほどのすきまを開け、すきま
に指を入れて引き外します。

81P70340

（1）方向指示器／非常点滅表示灯

（前面、Aタイプ）

ディスチャージヘッドライト車

(1)

LEDヘッドライト車

(1)

（1）方向指示器／非常点滅表示灯

（後面、Aタイプ）

（2）尾灯（Aタイプ）

(1)

(2)

1

(1)

000.book  29 ページ  ２０１６年１０月６日　木曜日　午前９時７分

7

万一のとき/オーバーヒート

7-30

電球を外します。交換後は、外した
ときの逆の手順でもとにもどしま
す。

81P70350

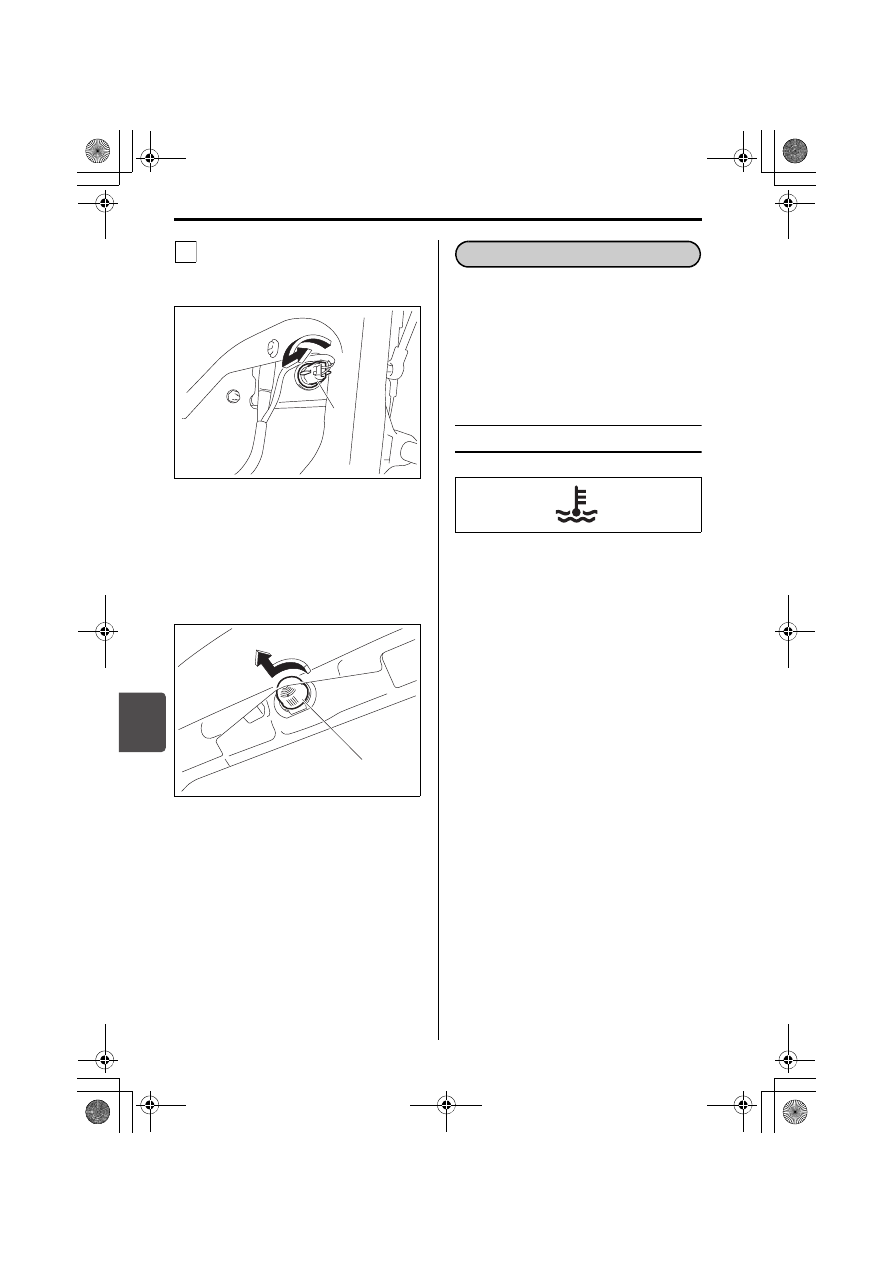

■ 番号灯（Aタイプ）

レンズ（1）を反時計方向にまわして外
してから交換します。

81P70360

次のようなときは、オーバーヒートです。



メーターパネル内の水温警告灯が赤色
に点灯



エンジンルームから蒸気が立ちのぼっ
ている

水温警告灯

81P70370

メーターパネル内にあります。



READY表示灯が点灯中に、エンジン冷
却水温が高くなると赤色に点滅しま
す。また、エンジン冷却水温が異常に
高くなったときは赤色に点灯します。
→ 1-18ページ（警告灯）

(2) 後退灯（Aタイプ）

2

(2)

(1)

オーバーヒート

オーバーヒートとは

000.book  30 ページ  ２０１６年１０月６日　木曜日　午前９時７分

7

万一のとき/オーバーヒート

7-31

車を安全な場所に止めます。

エンジンをかけたままでボンネット
を開けて、エンジンルーム内の風通
しをよくします。



エンジンルームから蒸気が立ちの
ぼっているときは、ボンネットを
開けずに次の手順を行なってくだ
さい。
→ 5-4ページ（ボンネット）

冷却ファン（ラジエーターファン）
の作動を確認し、水温警告灯が消灯
するのを待ってエンジンを止めま
す。



冷却ファン（ラジエーターファン）
が作動していないときや、水温警
告灯が消灯しないときは、ただち
にエンジンを止め、スズキ販売店
またはスズキ代理店にご連絡くだ
さい。

エンジンが十分に冷えてから、冷却
水の量やホースなどからの水漏れを
点検します。

80J066

冷却水の量が不足しているときは補
充します。



水漏れなどの異常があるときは、
スズキ販売店またはスズキ代理店
にご連絡ください。



冷却水がなく、やむをえず水だけ
を補充したときは、できるだけ早
くスズキサービス工場で冷却水の
点検または交換をしてください。

エンジンルームから蒸気が立ちのぼっ
ているときは、ボンネットを開けない
でください。蒸気や熱湯が吹き出し
て、やけどのおそれがあります。

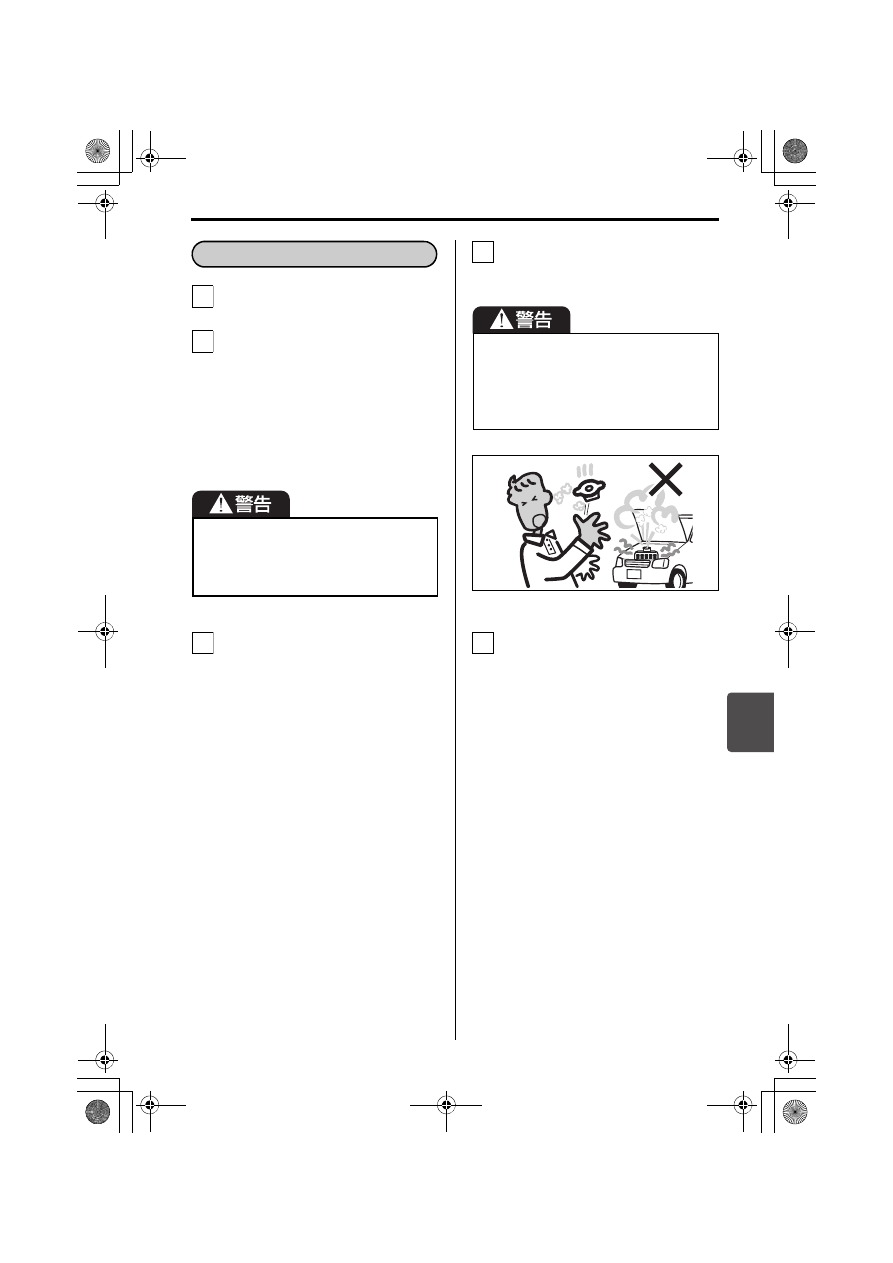

オーバーヒートしたときは

1

2

3

ラジエーターキャップは、エンジンが
十分に冷えてから外してください。エ
ンジンが熱いときは冷却水に圧力がか
かっているため、蒸気や熱湯が吹き出
してやけどのおそれがあります。

4

5

000.book  31 ページ  ２０１６年１０月６日　木曜日　午前９時７分

7

万一のとき/そのほか

7-32



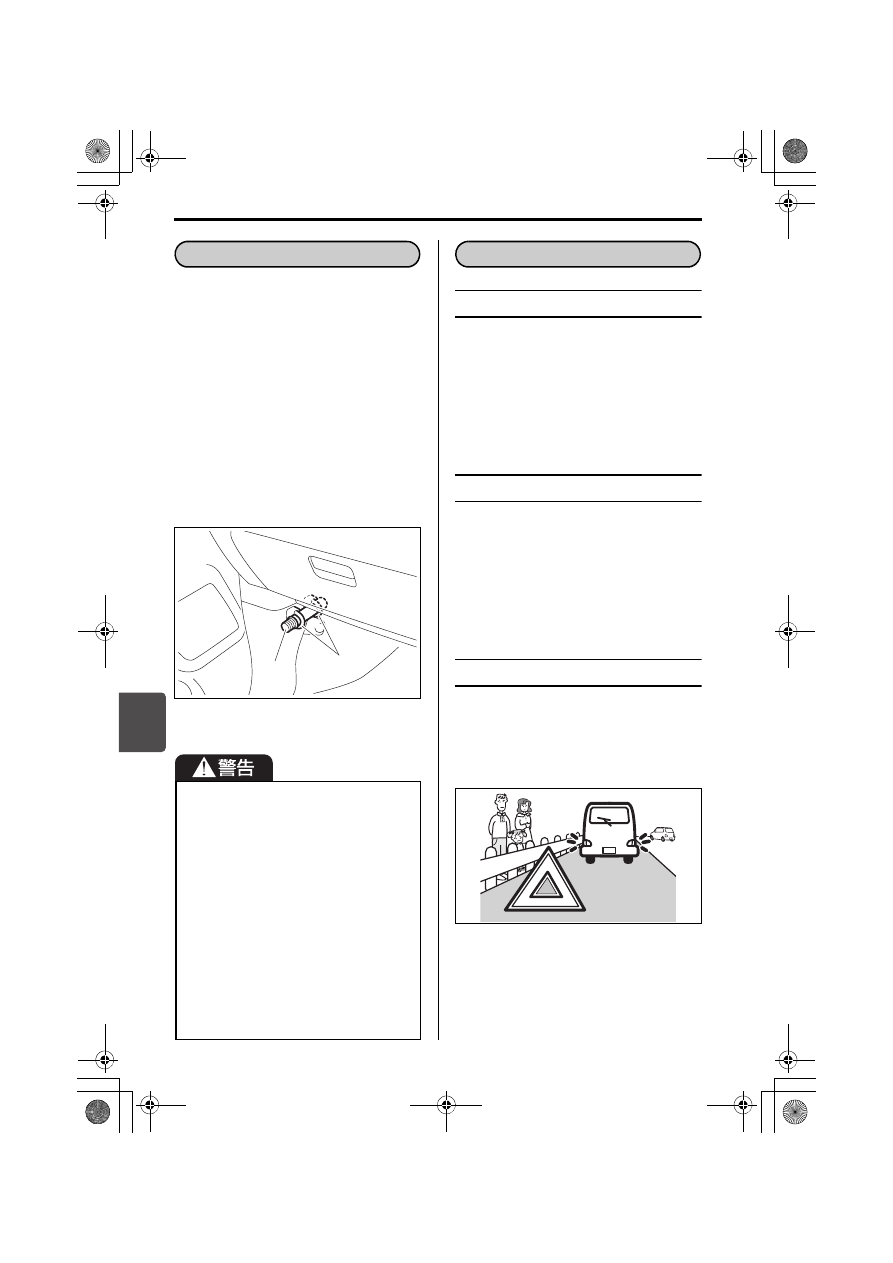

発炎筒は、助手席足元の左側面のホル
ダーに取り付けています。



点火すると約 5 分間発炎します。踏切
や高速道路などの危険な場所で故障し
たときに、非常用信号として使用しま
す。



使用方法は発炎筒に記載されていま
す。あらかじめよく読んでおいてくだ
さい。



発炎筒に表示されている有効期限が切
れる前に、新品と交換してください。
発炎筒はスズキ販売店またはスズキ代
理店でご購入ください。

81P70380

故障したときの連絡先は

お買い求めのスズキ販売店またはスズキ
代理店にご連絡ください。スズキ代理店
および JAF の連絡先は、別冊の「スズキ
4 輪車サービスネットワーク」をご覧く
ださい。

停止表示板を常備する

万一のために、停止表示板（別売り）を
車に備えてください。高速道路や自動車
専用道路では、車の後方に停止表示板を
置くことが法令で義務づけられていま
す。

路上で故障したときは

車を路肩などに止め、非常点滅表示灯を
点滅させます。必要に応じて停止表示板
（別売り）や発炎筒で他車に注意をうな
がします。

63J70501

全員車から降り、ガードレールの外など
安全な場所に、すみやかに避難してくだ
さい。

(1) ホルダー

(2) 発炎筒



お子さまにはさわらせないでくださ
い。やけどや火災などの思いがけな
い事故を起こすおそれがあります。



必ずホルダーに保管してください。



点火するときは、筒先を顔や身体に
向けないでください。やけどのおそ
れがあります。



ガソリンなどの可燃物の近くでは使
用しないでください。火災の原因と
なります。



トンネル内など、換気が悪い場所で
発炎筒を使用すると、煙で視界が悪
くなります。トンネル内での合図は
非常点滅表示灯をご使用ください。

そのほか

発炎筒

(2)

(1)

故障したときは

000.book  32 ページ  ２０１６年１０月６日　木曜日　午前９時７分

7

万一のとき/そのほか

7-33

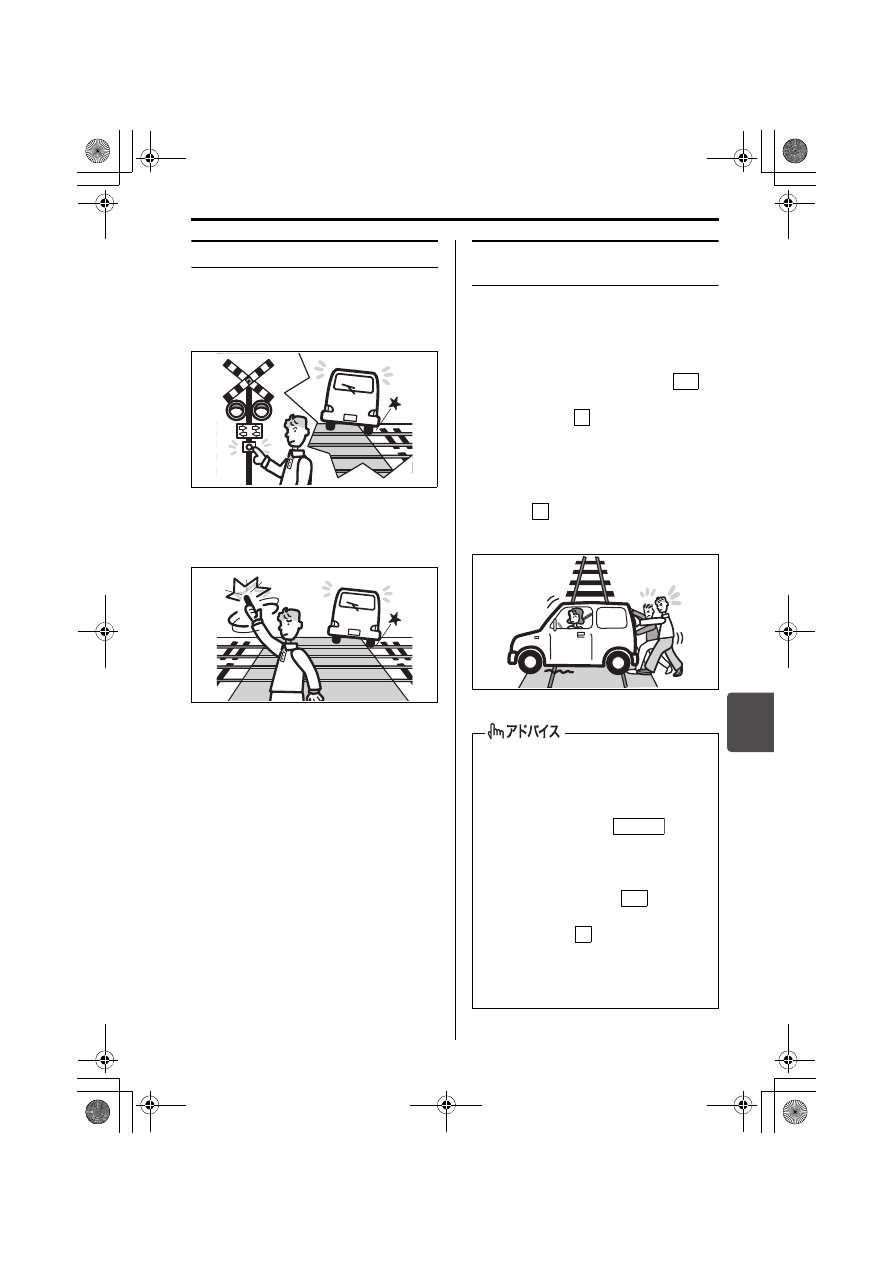

踏切内で動けなくなったときは

脱輪など、踏切内で動けなくなったとき
は、ただちに踏切の非常ボタンを押して
ください。

64L70190

踏切の非常ボタンがわからないときは、
発炎筒で列車に合図してください。

64L70200

エンストした車を少し移動さ
せるときは

踏切や交差点などでエンストして動けな
くなったときは、付近の人に押しても
らって、車を安全な場所まで移動させて
ください。
このとき、エンジンスイッチを

  に

して、ブレーキペダルを踏んだ状態でセ
レクトレバーを

 に入れます。また、

メーター内のセレクトレバー位置表示が
Nになっていることを確認します。



メーター内のセレクトレバー位置表示
が N にならない場合、セレクトレバー
を一度

 に入れたあと、再度セレク

トレバーをNに入れてください。

64L70210



トランスミッションが故障したとき、
停車したあとにアクセルペダルを踏
み込むと、数十秒間、低速の EV 走行
ができる場合があります。



エンジンスイッチを

 の位置

で保持してスターターをまわすこと
により、車を移動させることはでき
ません。



エンジンスイッチを

 にしてブ

レーキペダルを踏んだ状態でもセレ
クトレバーを

  からほかの位置へ

動かせないときは、4-17ページの「シ
フトロックの解除のしかた」の手順で
シフトロックを解除してください。

ON

N

P

START

ON

P

000.book  33 ページ  ２０１６年１０月６日　木曜日　午前９時７分

7

万一のとき/そのほか

7-34

けん引してもらうときは



レッカー車でけん引するとき、4輪また
は駆動輪である前輪を持ち上げてくだ
さい。



故障車を移動するには、車両運搬車を
利用する方法もあります。



READY表示灯が点灯していても車が
動かなかったり、いつもと違う音がし
たりするときは、駆動装置の故障が考
えられます。けん引する前に、スズキ
販売店またはスズキ代理店にご連絡く
ださい。

やむをえず他車にけん引してもらう場合
は、車両積載車両までのごく短い距離の
移動などにとどめてください。

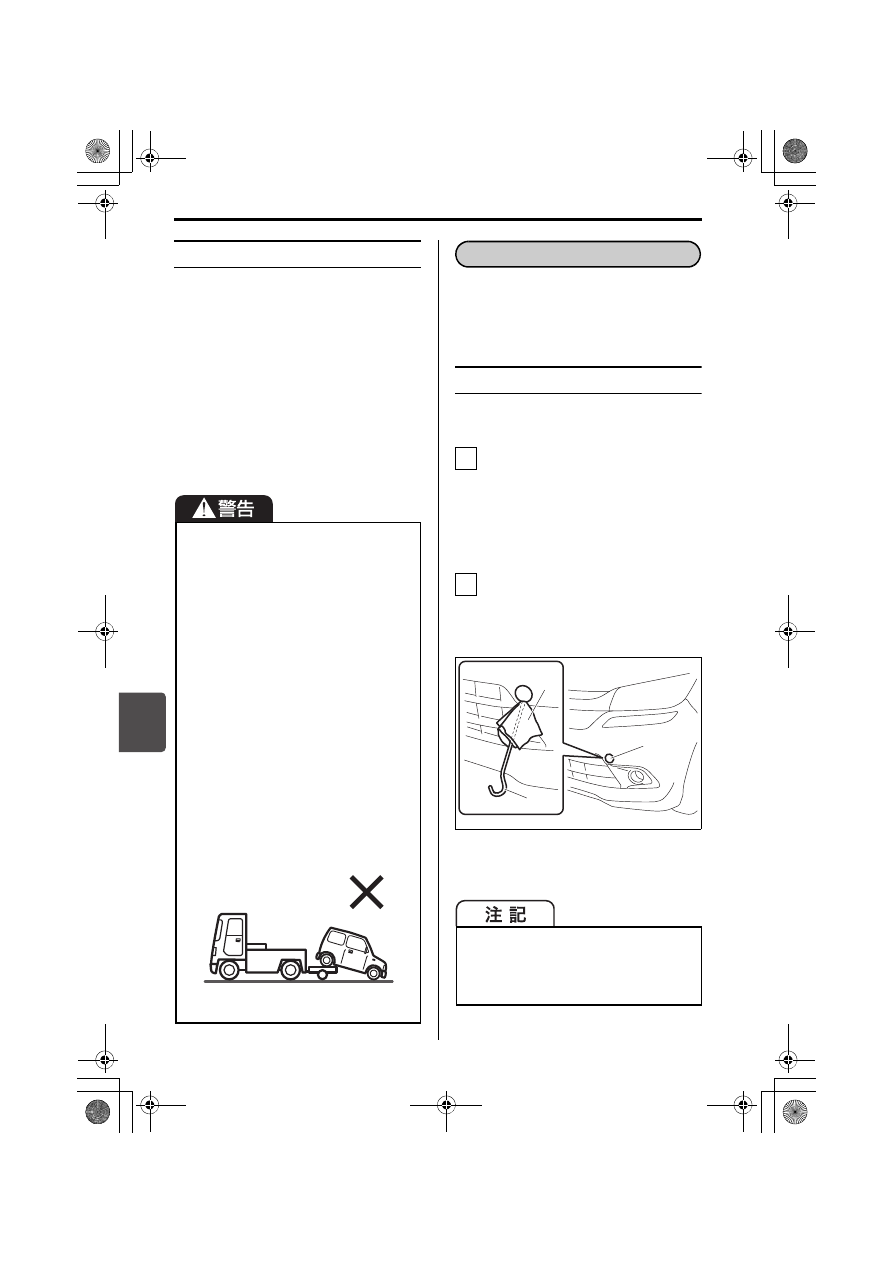

ロープをかける位置は

ロープは、けん引フックにかけます。

工具（ジャッキバー、ホイールナッ
トレンチ、けん引フック）を取り出
します。
→ 7-2ページ

（工具、ジャッキ、タイヤパンク

応急修理セットの収納場所）

けん引フックカバー（1）の切り欠
き部に、先端に布（2）をかぶせた
ジャッキバー（3）を差し込み、カ
バーをこじって外します。

81P70390



上図は代表例です。お車のタイプによ
り異なります。



ステレオカメラ装備車をけん引する
場合は、デュアルカメラブレーキサ
ポート（DCBS）OFF スイッチを操
作して、作動停止の状態にしてくだ
さい。急に DCBS が作動して思いが
けない事故につながるおそれがあり
ます。

→ 4-43ページ（デュアルカメラブ

レーキサポート（DCBS））



前輪が接地した状態でけん引しない
でください。前輪が接地した状態で
けん引すると、車輪の回転で駆動用
モーターが発電するため、車両の状
態によっては漏電し、火災のおそれ
があります。
また、駆動用モーターが損傷するお
それもあります。

63JP60090

けん引フックカバーを外すときは、勢
いよく引いたり、ねじったりしないで
ください。落下防止のひもが破損する
おそれがあります。

ロープけん引

1

2

(1)

(2)

(3)

000.book  34 ページ  ２０１６年１０月６日　木曜日　午前９時７分

7

万一のとき/そのほか

7-35

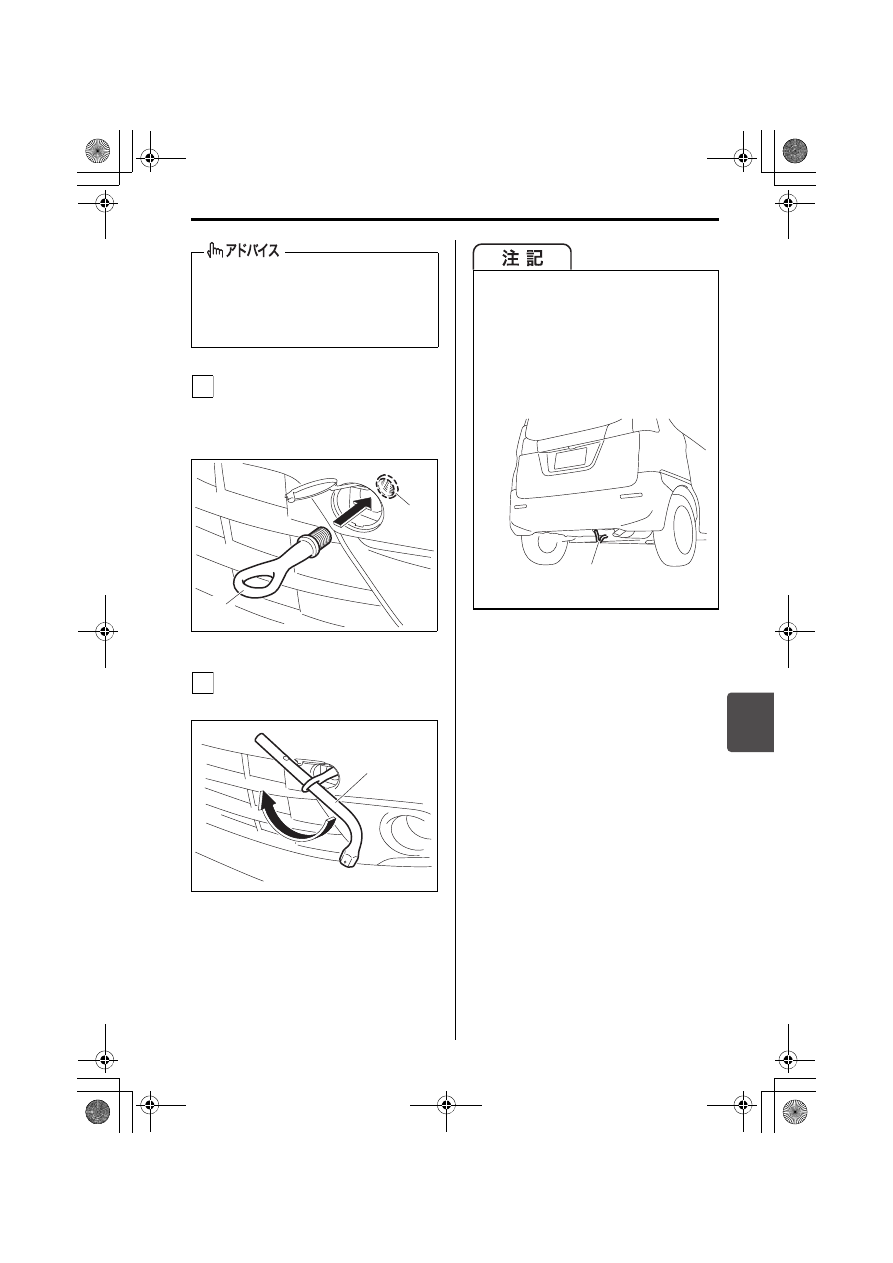

けん引フック差し込み口（4）にけ
ん引フック（5）を差し込み、手で
まわせなくなる程度まで締め付けま
す。

81P70400

ホイールナットレンチ（6）でけん
引フックをしっかり締め付けます。

81P70410



上図は代表例です。お車のタイプによ
り異なります。

外したけん引フックカバーは、粘着
テープなどで固定しておくとけん引中
に落ちたり、バンパーに当たったりし
にくくなります。

3

(4)

(5)

4

(6)



この車で他車をけん引することはで
きません。



フロント側およびリヤ側に装備され
ている※印のフックは、車を輸送する
ときの固定用フックです。けん引に
は使用しないでください。フックや
車体が破損するおそれがあります。

81P70420

※

000.book  35 ページ  ２０１６年１０月６日　木曜日　午前９時７分

7

万一のとき/そのほか

7-36

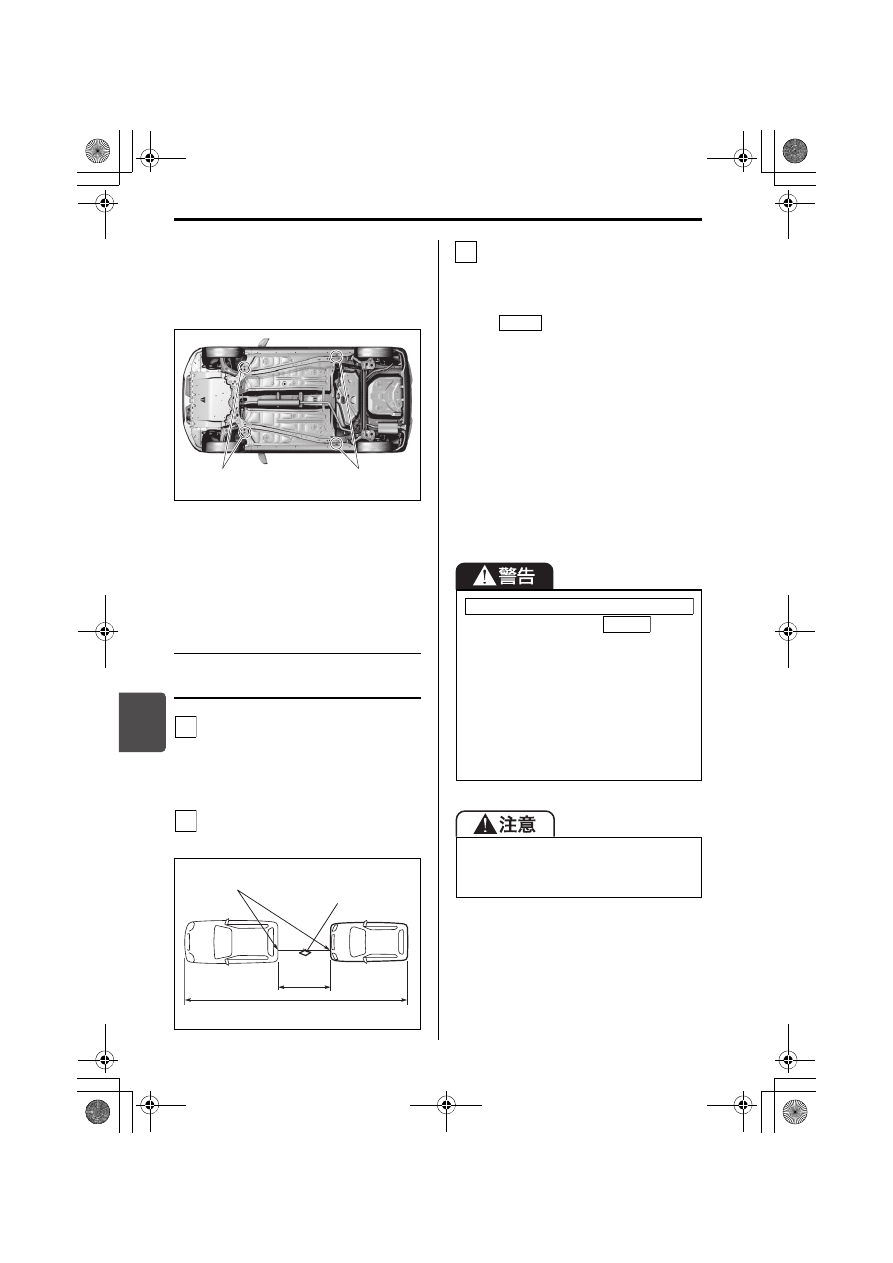

■ 積載車用の取り付け穴

積載車などに載せて搬送する場合は、前
輪後部および後輪前部の取り付け穴（長
穴）にロープをかけて固定します。

81P70490



上図は代表例です。お車のタイプによ
り異なります。

ロープでけん引してもらうと
きは

けん引フックにロープをかけます。



ロープをかけるときは、できるだ
け同じ側で水平にかけてくださ
い。

ロープの中間に白い布（30cm 平方
以上）を付けます。

64L70250

READY 表示灯は点灯したままにし
ます。



ハイブリッドシステムが作動しな
いときは、エンジンスイッチを

（OFF）以外の位置にしま

す。



ハンドルを左右にまわして、ハン
ドルロックが解除されているか確
認します。



ステレオカメラ装備車の場合、ハ
イブリッドシステムが起動してい
るときは、デュアルカメラブレー
キサポート（DCBS）OFF スイッ
チを操作して作動停止の状態にし
ます。
→ 4-43ページ（デュアルカメラ

ブレーキサポート（DCBS））

(7) 前輪後部の取り付け穴（長穴）
(8) 後輪前部の取り付け穴（長穴）

(7)

(8)

1

2

ȺȠɞȳȤպȫϫȺ

ᄌࢎ

ᴥ³°ãí

ࢲ஁͏˨ᴦ

µí͏ю

²µí͏ю



エンジンスイッチを

（OFF）

の位置にしないでください。ハンドル
がロックされてまわせなくなります。



ブレーキ倍力装置が働かないため、
通常より強めにブレーキペダルを踏
んでください。



パワーステアリング装置が働かない
ため、通常より大きな力をかけて操
作してください。

故障や鉛バッテリーあがりなどでハン
ドルロックが解除できないときは、
ロープでけん引しないでください。

3

LOCK

ハイブリッドシステムを作動できない車の運転は

LOCK

000.book  36 ページ  ２０１６年１０月６日　木曜日　午前９時７分

7

万一のとき/そのほか

7-37

セレクトレバーを

 に入れ、メー

ター内のセレクトレバー位置表示が
N になっていることを確認してくだ
さい。

けん引中はロープをたるませないよ
うにします。追突防止のため、前の
車の制動灯をよく見て運転してくだ
さい。



後続車に注意をうながすため、け
ん引される車は非常点滅表示灯を
点滅させてください。

故 障 や 鉛バッテリーあがりなどで、エ
ンジンスイッチを

 にしてブレー

キペダルを踏んだ状態でもセレクトレ
バーを

 からほかの位置へ動かせな

いときは、4-17 ページの手順でシフ
トロックを解除してください。

長い下り坂や急な下り坂があるとき
は、ロープけん引をせず、レッカー車
を依頼してください。回生ブレーキ
（エンジンブレーキ）がまったく効か
ないため、下り坂でブレーキペダルを
踏み続けるとブレーキ装置が過熱し
て、ブレーキが効かなくなるおそれが
あります。

けん引する車は、急発進などけん引
フックやロープに大きな衝撃が加わる
運転をしないでください。けん引フッ
クや車体が破損するおそれがありま
す。

4

N

ON

P

5

万一、事故が起きたときは、次のこと
をお守りください。守らないとやけど
や感電など生命に関わる重大な傷害を
受けるおそれがあります。



高電圧部位・高電圧配線（オレンジ
色）には絶対に触れないでください。



液体の付着や漏れがある場合は絶対
に触れないでください。高電圧バッ
テリーの電解液は目や皮膚に付くと
重大な傷害を受けるおそれがありま
す。万一付着したときはすぐに大量
の水で洗い流し、ただちに医師の診
察を受けてください。



火災が発生したときは、電気火災用
消火器で消火してください。少量の
水による消火はかえって危険な場合
があるため、消火栓などから大量に
放水するか、消防隊の到着を待って
ください。

万一、事故が起きたときは

000.book  37 ページ  ２０１６年１０月６日　木曜日　午前９時７分
